h3c虚拟服务器怎么设置？内网映射端口详细步骤

H3C虚拟服务器设置是企业网络中实现内外网地址映射的重要技术，通过将公网IP端口映射到内网服务器的私有IP端口，使外部用户能够访问内部部署的服务，以下从原理、配置步骤、注意事项及实例分析等方面详细介绍H3C虚拟服务器的设置方法。

虚拟服务器基本原理

虚拟服务器功能基于NAT（网络地址转换）技术，通过创建映射表将外部访问请求转发到内网指定设备，其核心要素包括：外部接口（通常为WAN口）、外部IP与端口、内部IP与端口、协议类型（TCP/UDP/ALL），当外部数据包到达路由器时，系统根据映射表查找对应的内网服务器，并将数据包转发至目标设备,实现服务的透明访问。

配置前准备工作

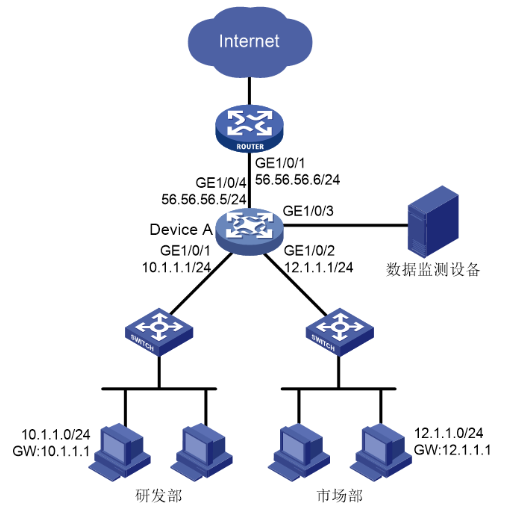

1. 确认网络拓扑：确保内网服务器与H3C设备连接在同一局域网，且服务器IP地址为静态配置（避免DHCP分配导致IP变动）。
2. 获取服务信息：明确需要发布的服务类型（如Web服务使用80端口、FTP服务使用21端口）及对应服务器的IP地址。
3. 访问权限：使用具有管理员权限的账号登录H3C设备Web管理界面或CLI命令行界面。

Web界面配置步骤

1. 登录管理界面：在浏览器输入H3C设备的默认IP地址（如192.168.1.1）,输入账号密码登录。

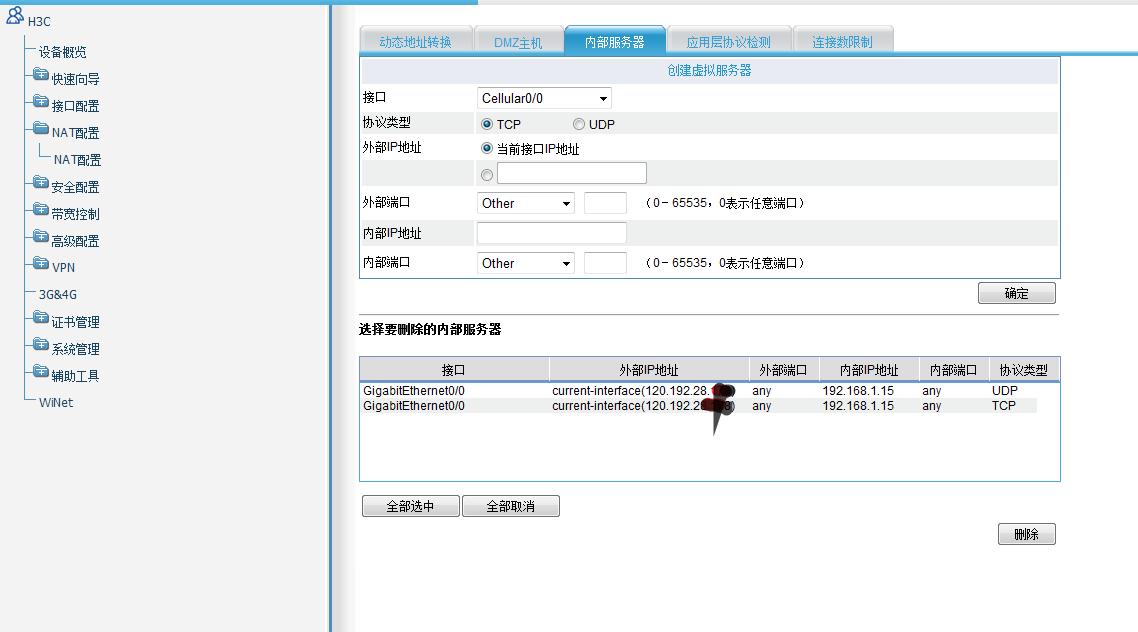

2. 进入虚拟服务器设置：在“高级设置”或“NAT设置”菜单中找到“虚拟服务器”选项。
3. 添加映射规则：
   • 服务名称：自定义规则名称（如“WebServer”）。
   • 外部接口：选择连接外网的接口（如Ethernet 0/0/1）。
   • 外部IP：若设备有多个公网IP，需指定对应IP；若为单IP可留空。
   • 外部端口：输入公网访问的端口号（如80）。
   • 内部IP：输入内网服务器的IP地址（如192.168.1.100）。
   • 内部端口：输入服务器提供服务的端口号（如80）。
   • 协议类型：根据服务类型选择TCP、UDP或ALL（如Web服务选TCP）。
   • 启用状态：勾选“启用”激活规则。
4. 保存并配置：点击“保存”按钮提交设置,部分设备需重启服务生效。

CLI命令行配置

通过Console或Telnet登录设备后，进入系统视图,执行以下命令：

参数说明：

• protocol：协议类型（tcp/udp/all）
• global：外部接口及公网端口
• inside：内部IP及端口
• 若需映射多个端口，可重复执行命令或使用端口段（如range 8080 8090）

配置验证与测试

1. 查看映射规则：
   • Web界面：在“虚拟服务器”列表中确认规则已启用。
   • CLI命令：执行display nat server查看当前映射表。
2. 连通性测试：从外网设备通过telnet 公网IP 外部端口或浏览器访问http://公网IP,验证服务是否可达。

注意事项

1. IP冲突：确保内网服务器IP未被DHCP分配,建议在服务器中设置静态IP。
2. 端口占用：外部端口不可与设备自身服务端口冲突（如默认Web管理端口8080）。
3. 安全策略：为避免未授权访问，可在H3C设备上配置ACL（访问控制列表）,限制允许访问的外网IP。
4. 多服务映射：若同一服务器需发布多个服务，需为每个服务配置独立的映射规则（如Web和FTP服务分别映射80和21端口）。
5. 动态IP处理：若服务器IP可能变更,可结合DHCP静态绑定功能固定服务器IP。

配置实例（多服务映射）

假设企业需同时发布Web服务器（192.168.1.100:80）和FTP服务器（192.168.1.101:21）,配置如下：

相关问答FAQs

Q1: 虚拟服务器配置后外网仍无法访问，可能的原因有哪些？

A1: 可能原因包括：① 外网网关未正确指向H3C设备；② 服务器防火墙拦截了外部访问请求；③ H3C设备的NAT功能未启用；④ 映射规则中的内外端口或IP配置错误，建议依次检查设备连通性、服务器防火墙设置、NAT状态及映射规则准确性。

Q2: 如何在H3C设备上配置DMZ主机，它与虚拟服务器有何区别？

A2: DMZ主机是将内网中的一台设备完全暴露于外网，所有未明确映射的端口访问请求均转发至该设备，适用于需要全端口开放的服务（如服务器测试环境），而虚拟服务器仅映射指定的端口，安全性更高，配置DMZ主机通常在“DMZ设置”中指定内网IP，无需配置端口映射规则，但会增加安全风险,不建议生产环境使用。
