html如何实现拓扑图

可通过 SVG/Canvas + JavaScript 实现,推荐使用 D3.js、Vis.js 等图库,支持节点拖拽、连线及自动布局,可绑定业务数据动态渲染

核心概念解析

拓扑图本质是节点(Node)与连线(Edge)构成的图形化模型,用于表示实体间的逻辑关系或物理连接,在Web开发中,需通过以下关键技术组合实现:

| 要素 | 作用 | 典型技术选型 |

|————–|——————————-|—————————–|

| 容器 | 承载整个拓扑结构的画布 | <canvas>, <svg>, DIV |

| 节点渲染 | 圆形/矩形/图片等元素 | CSS样式 + DOM操作 |

| 连线算法 | 计算节点间的路径 | Bezier曲线、折线、自动路由 |

| 交互逻辑 | 拖拽、点击、缩放等行为 | JavaScript事件监听 |

| 数据绑定 | 动态更新节点/连线状态 | JSON数据源 + 异步请求 |


主流实现方案对比

方案1:原生HTML+CSS+JavaScript(轻量化)

适用场景:静态拓扑图、简单交互需求

实现步骤

  1. HTML结构:使用嵌套<div>模拟节点,通过position: absolute定位

    <div class="topology-container"> <div class="node" id="node1" style="left: 100px; top: 50px;">路由器</div> <div class="node" id="node2" style="left: 300px; top: 200px;">交换机</div> <svg class="connection" width="200" height="150"> <path d="M100,50 Q200,150 300,200" stroke="#999" fill="none"/> </svg> </div>
  2. CSS美化:为节点添加圆角、阴影、渐变背景

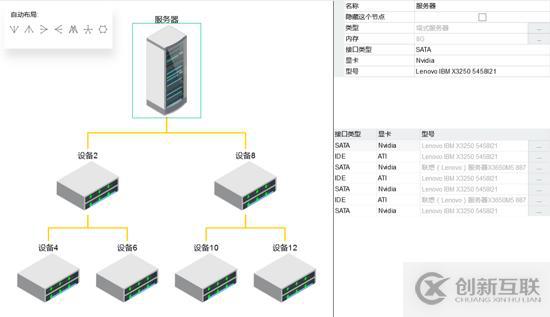

    html如何实现拓扑图 第1张

    .node { width: 80px; height: 40px; border-radius: 20px; background: linear-gradient(to bottom, #4a6cf7, #2541b2); color: white; text-align: center; line-height: 40px; box-shadow: 0 2px 8px rgba(0,0,0,0.3); cursor: move; / 提示可拖动 / }
  3. JavaScript交互:实现节点拖拽功能

    const nodes = document.querySelectorAll('.node'); let activeNode = null; let offsetX, offsetY; nodes.forEach(node => { node.addEventListener('mousedown', e => { activeNode = node; offsetX = e.clientX node.offsetLeft; offsetY = e.clientY node.offsetTop; document.body.style.cursor = 'grabbing'; }); }); document.addEventListener('mousemove', e => { if (!activeNode) return; activeNode.style.left = `${e.clientX offsetX}px`; activeNode.style.top = `${e.clientY offsetY}px`; }); document.addEventListener('mouseup', () => { activeNode = null; document.body.style.cursor = ''; });

    局限性:复杂连线需手动计算坐标,不适合大规模动态数据。

方案2:SVG矢量绘图(高精度控制)

适用场景:需要精确路径控制的工业级拓扑图

关键技巧

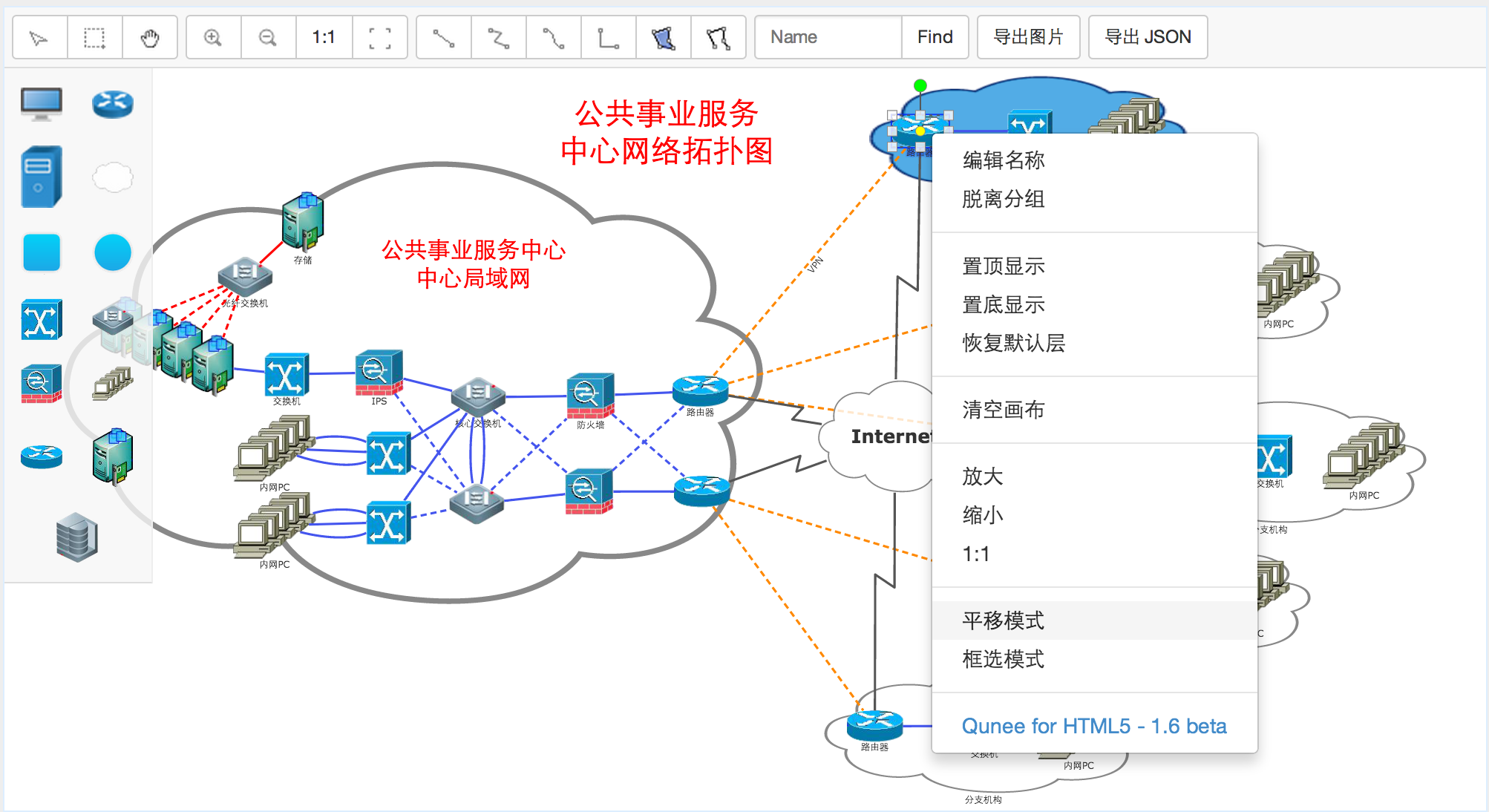

html如何实现拓扑图 第2张

  • 使用<path>元素绘制贝塞尔曲线连线
  • 通过<g>标签分组管理节点与连线
  • 利用transform属性实现整体缩放和平移

示例代码:

<svg width="800" height="600" id="topo-svg"> <!-节点 --> <circle cx="100" cy="100" r="30" fill="#ff6b6b" class="node" data-id="A"/> <rect x="300" y="100" width="60" height="60" fill="#4ecdc4" class="node" data-id="B"/> <!-连线(带箭头) --> <defs> <marker id="arrowhead" markerWidth="10" markerHeight="7" refX="9" refY="3.5" orient="auto"> <polygon points="0 0, 10 3.5, 0 7" fill="#aaa"/> </marker> </defs> <path d="M130,100 C200,50 250,150 330,130" stroke="#666" fill="none" marker-end="url(#arrowhead)"/> </svg>

优势:天然支持矢量缩放,适合打印级输出;可通过getPointAtLength()API获取路径上的任意点坐标。

方案3:专业图库集成(推荐企业级应用)

库名称 特点 学习曲线 许可证
D3.js 数据驱动文档,强大数学计算能力 MIT
Vis.js 开箱即用的交互式网络图 商业/开源版
GoJS 企业级流程图/拓扑图解决方案 商业
AntV G6 阿里自研,支持百万级节点渲染 MIT

D3.js为例,核心代码结构:

// 创建力导向图布局 const simulation = d3.forceSimulation(data.nodes) .force("link", d3.forceLink(data.links).id(d => d.id).distance(100)) .force("charge", d3.forceManyBody().strength(-500)) .force("center", d3.forceCenter(width/2, height/2)); // 绘制连线 const link = svg.append("g") .selectAll("line") .data(data.links) .enter().append("line") .attr("stroke-width", 2) .attr("stroke", "#999"); // 绘制节点 const node = svg.append("g") .selectAll("circle") .data(data.nodes) .enter().append("circle") .attr("r", 15) .call(drag(simulation)); // 启用拖拽

性能对比表

| 方案 | 节点数上限 | 动画流畅度 | 跨浏览器兼容性 | 维护成本 |

|—————|————|————|—————-|———-|

| 原生HTML+CSS | <100 | 低 | 高 | 低 |

| SVG+JS | 500-1000 | 中 | 中 | 中 |

| D3.js | 10,000+ | 高 | 依赖Polyfill | 高 |

| GoJS | 无限制 | 极高 | IE11+ | 极高 |

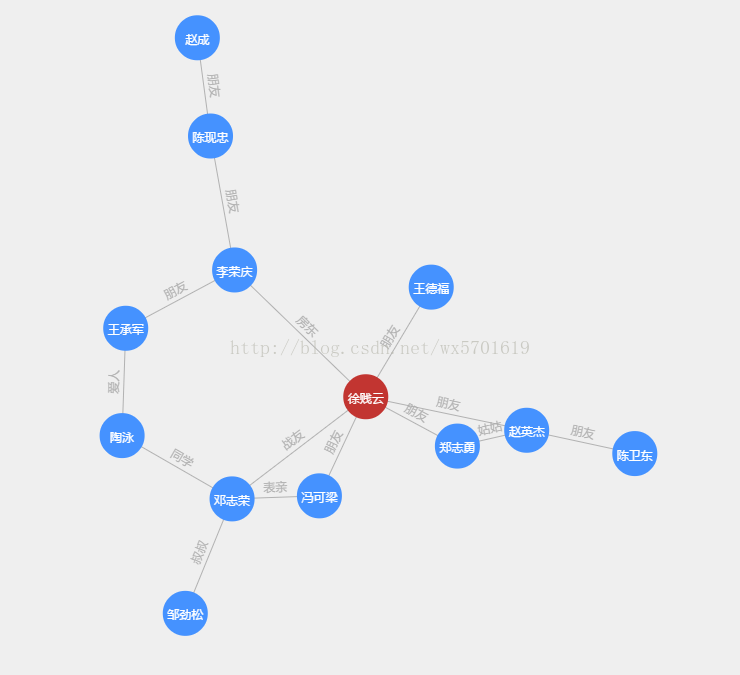

html如何实现拓扑图 第3张


进阶优化策略

分层渲染机制

  • 背景层:静态底图(机房机架图)
  • 中间层:动态拓扑节点
  • 前景层:浮动提示框、操作按钮

    通过z-index控制层级,避免频繁重绘导致的卡顿。

自适应布局方案

// 根据窗口大小调整画布尺寸 function resizeCanvas() { const container = document.getElementById('topology-container'); const aspectRatio = 16 / 9; // 宽高比 const newWidth = window.innerWidth 0.9; const newHeight = newWidth / aspectRatio; container.style.width = `${newWidth}px`; container.style.height = `${newHeight}px`; } window.addEventListener('resize', debounce(resizeCanvas, 200));

注意:需配合preserveAspectRatio="xMidYMid meet"保持SVG比例。

状态管理增强

状态类型 实现方式 应用场景
选中状态 CSS类名切换 + 光环特效 批量操作/详情查看
告警状态 颜色闪烁 + 脉冲动画 故障设备突出显示
加载状态 骨架屏 + 进度条 大数据量初始化时


完整项目架构示例

├── index.html # 主页面 ├── styles/ │ └── topology.css # 通用样式表 ├── scripts/ │ ├── main.js # 入口文件 │ ├── dragger.js # 拖拽模块 │ ├── layout.js # 布局算法 │ └── api.js # 数据接口 └── assets/ ├── icons/ # 设备图标 └── images/ # 背景图片


相关问答FAQs

Q1: 如何解决大量节点重叠问题?

A: 采用以下组合策略:

  1. 力导向布局:使用D3.js的forceSimulation自动分配节点位置
  2. 碰撞检测:在tick事件中检测节点间距,小于阈值时施加排斥力 simulation.on("tick", () => { node.each(d => { if (isColliding(d)) { d.fx += Math.random() 2 1; // 随机微调位置 d.fy += Math.random() 2 1; } }); });
  3. 分级显示:根据缩放级别动态过滤次要节点
  4. 鱼眼视图:聚焦区域放大,周边区域模糊缩小

Q2: 如何实现拓扑图的数据持久化?

A: 推荐两种方案:

| 方案 | 实现方式 | 优点 | 缺点 |

|—————|———————————–|———————–|———————–|

| 本地存储 | localStorage/IndexedDB | 无需后端支持 | 数据量受限(<5MB) |

| 服务端同步| WebSocket + Redis Pub/Sub | 多端实时同步 | 需要搭建后端服务 |

| 混合模式 | 前端缓存 + 定时同步 | 平衡性能与一致性 | 增加复杂度 |

示例代码(本地存储):

// 保存布局数据 localStorage.setItem('topologyLayout', JSON.stringify({ nodes: Array.from(node.data()), links: Array.from(link.data()) })); // 读取布局数据 const savedData = localStorage.getItem('topologyLayout'); if (savedData) { initFromSavedData(JSON.parse(savedData)); }


通过以上方案,您可以根据项目需求选择合适的技术栈,对于中小型项目,建议采用SVG+原生JS方案;若涉及复杂交互或大数据量,优先选择D3.jsGoJS等专业库,实际开发中需重点关注性能优化和用户体验平衡,必要时可
