PCB画线为何不自动添加网络？如何解决？

在PCB设计过程中，画线操作是连接各个元器件引脚、实现电路功能的核心步骤，而网络标签则是确保电气连接正确性的关键标识，许多设计者在使用EDA工具（如Altium Designer、Cadence Allegro、KiCad等）时，常会遇到画线后网络未自动添加或更新的问题，这可能导致电气连接错误、DRC（设计规则检查）报错，甚至影响最终产品的功能，本文将系统分析PCB画线不自动添加网络的常见原因、排查方法及解决方案,并结合工具特性提供实操建议。

问题现象与潜在风险

当画线操作未自动关联网络时，具体表现为：新绘制的铜线（Track）或走线（Route）在属性面板中显示“Net”为“No Net”或未命名，与相连焊盘（Pad）的网络标签不一致,这种现象的直接风险包括：

1. 电气连接断开：看似连接的线路实际未形成电气通路,导致功能模块失效。
2. 短路隐患：未正确分配网络的走线可能意外与其他网络连接,引发短路。
3. DRC误报：工具可能将未连接的引脚识别为“开路”，或将未定义网络的走线标记为“未布线”错误。
4. 后期排查困难：手动修改网络标签时易遗漏，需通过原理图PCB同步更新（Update）解决,增加迭代成本。

问题原因分析

（一）原理图与PCB同步异常

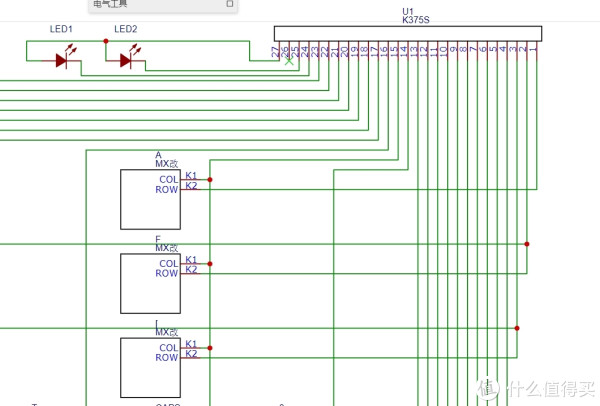

PCB中的网络信息源于原理图，若两者未正确同步，必然导致网络丢失,常见原因包括：

1. 未导入网络表：新建PCB文件后未执行“Design→Import Netlist from Project”或类似操作。
2. 同步冲突：原理图修改后未重新生成网络表,或PCB中已有网络表未更新。
3. 库文件不匹配：原理图符号（Symbol）与PCB封装（Footprint）的引脚编号（Pin Number）不一致,导致网络无法正确映射。

（二）画线操作模式错误

不同EDA工具的画线逻辑存在差异，若未在正确模式下操作,可能跳过网络分配：

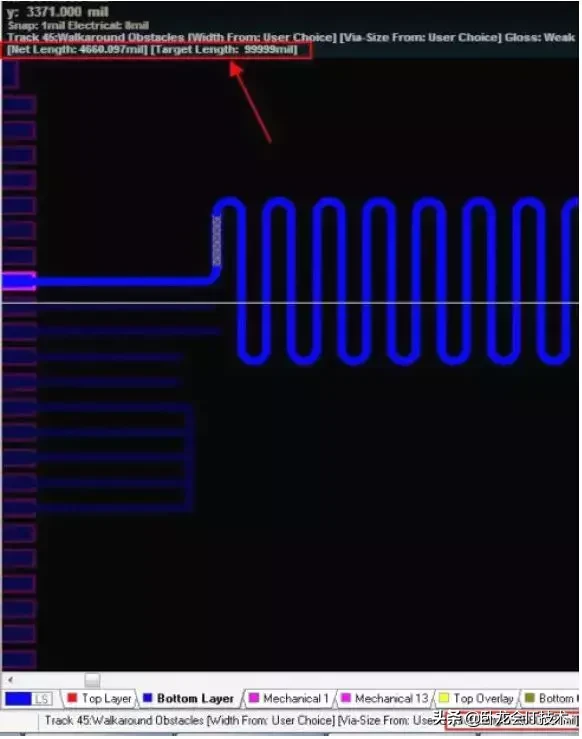

1. 非“交互式布线”模式：在Altium Designer中，若使用“走线（Route）”工具而非“交互式布线（Interactive Routing）”,可能无法自动捕捉网络。
2. “添加走线”而非“连接”：部分工具（如KiCad）中，“添加走线（Add Track）”仅绘制几何图形，需通过“连接（Connect）”功能关联网络。
3. 飞线（Ratsnest）未显示：飞线是网络的视觉提示，若未启用（View→Connections→Show All）,可能忽略网络连接关系。

（三）设计规则与约束限制

1. 网络类（Net Class）限制：若规则中禁止特定网络类（如电源网络）与普通走线连接,画线时可能自动断开网络。
2. 间距规则冲突：若走线间距违反规则（如“Clearance Constraint”）,工具可能自动切断网络并标记错误。
3. 布线层约束：若网络被指定在特定层（如“Top Layer”）,而在其他层画线时可能无法自动分配网络。

（四）工具版本与软件Bug

1. 版本兼容性问题：旧版软件在新项目中可能存在兼容性缺陷,导致网络同步异常。
2. 缓存文件损坏：PCB或原理图的缓存文件（如.PcbDoc、.SchDoc）损坏,可能引发网络丢失。

（五）手动操作干预

1. 误删网络标签：选中走线后手动修改“Net”属性为“None”或删除网络名称。
2. 使用“非网络”画线工具：部分工具提供“绘图线（Line）”而非“铜线（Track）”,后者不参与电气连接。

解决方案与排查步骤

（一）原理图PCB同步检查

1. 重新导入网络表：
   • 在原理图执行“Design→Update PCB Document”，确保所有网络和元件导入PCB。
   • 若提示“Component Footprint Not Found”，需检查封装库是否正确加载。
2. 验证网络一致性：

   使用“Reports→Netlist Compare”对比原理图与PCB网络差异，修复未匹配网络。

（二）画线模式与工具设置

1. 确认正确工具：

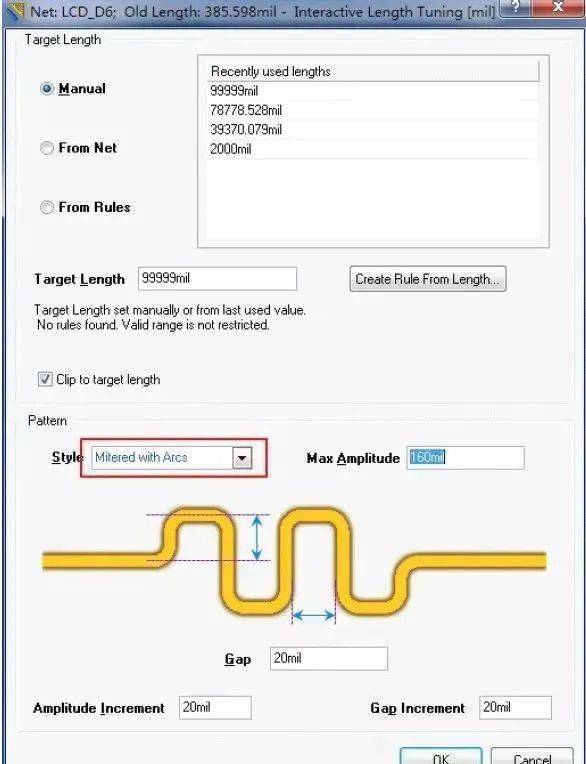

   • Altium Designer：使用“快捷键P→T”或“交互式布线”工具，确保“Connect to Net”选项启用。
   • KiCad：在PCB编辑器中选择“Route”工具，或通过“连接（Connect）”功能手动关联网络。
2. 启用飞线显示：

   在View菜单中勾选“Connections→Show All”，根据飞线提示布线。



   （三）设计规则检查

   1. 运行DRC：

      执行“Tools→Design Rule Check”，重点检查“UnRouted Net”和“Clearance”规则。

   2. 修改网络类规则：

      在“Design→Rules→Net Classes”中，检查是否有限制网络连接的规则，必要时调整优先级。

   （四）软件与文件修复

   1. 清理缓存：
      • 关闭软件后删除项目目录下的.tmp或.bak文件，重新打开项目。
   2. 更新软件版本：

      若怀疑Bug，升级至最新稳定版或补丁。



   （五）手动网络修复

   1. 通过属性面板分配网络：

      选中走线，在属性面板中手动输入正确的网络名称（如“GND”“VCC”）。

   2. 使用“网络标号”工具：

      在走线末端放置“网络标号（Net Label）”，输入网络名称后回车，自动关联网络。

   预防措施

   1. 遵循设计流程：先完成原理图设计并验证无误，再导入PCB布线。
   2. 定期同步：原理图修改后立即更新PCB，避免批量同步导致冲突。
   3. 模板与复用：保存包含常用网络规则的PCB模板，减少重复设置。
   4. 团队协作规范：使用版本控制工具（如Git）管理文件，避免多人同时修改网络配置。

   相关问答FAQs

   Q1：为什么在Altium Designer中画线时，走线颜色始终为灰色且无法关联网络？

   A：通常是因为未进入“交互式布线”模式，请确保使用“Route”工具（快捷键P→T），并在布线前检查飞线是否显示（View→Connections→Show All），若仍无效，尝试执行“Tools→Reset Component Room”或重新导入网络表（Design→Import Netlist from Project），检查原理图中对应元件是否已正确添加“Designator”和“Footprint”,否则网络无法映射到PCB。

   Q2：在KiCad中，手动绘制的走线（Track）无法与焊盘网络自动连接，如何解决？

   A：KiCad的“添加走线（Add Track）”工具仅绘制几何图形，不参与电气连接，正确的操作是：

   1. 选择“Route”工具（或快捷键X）；
   2. 将光标悬停在焊盘上，待网络高亮显示后开始布线；
   3. 若需连接已有走线，需使用“连接（Connect）”工具（快捷键C），依次点击焊盘和走线。

      若问题依旧，检查PCB中的“Net Classes”规则是否限制了该网络的布线层，或尝试执行“工具→更新原理图”（Tools→Update Schematic from PCB）重新同步网络。
