java pdf怎么画直线

admin
后端开发
2025-09-08
6

Ja va中操作 PDF画直线，可通过指定两点坐标确定线条路径，利用 PDF库（如Apache PDFBox）的绘图API实现，需设置

Java中操作PDF并绘制直线，通常需要借助第三方库（如Apache PDFBox或iText），因为标准JDK不直接支持PDF内容的创建与编辑，以下是详细的实现步骤、代码示例及注意事项：

java pdf怎么画直线第1张

技术选型

推荐使用 Apache PDFBox，这是一个开源且功能丰富的Java库，专门用于处理PDF文档，它提供了低层级的图形API，允许开发者像在画布上一样自由绘制形状、线条和文本，相较于其他方案,PDFBox的优势在于：

活跃的社区支持；
完善的文档体系；
对矢量图形的良好兼容性。

安装依赖时，可通过Maven仓库添加如下坐标（以最新版本为准）：

java pdf怎么画直线第2张

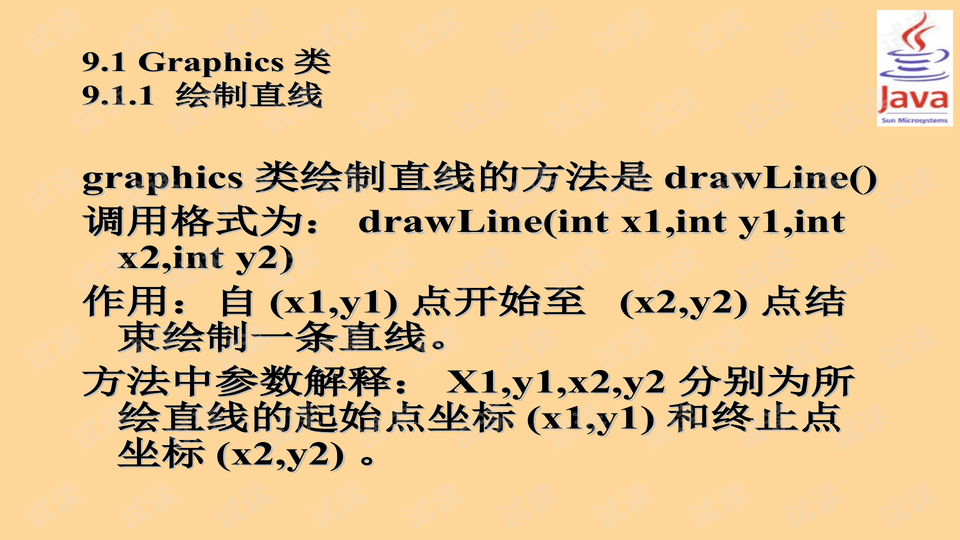

核心实现逻辑

关键概念解析

PDPage对象：代表PDF中的一页,所有绘图操作均基于此页面进行；
PDPath对象：用于构建路径数据结构，支持直线、曲线等几何图形的定义；
坐标系规则：原点位于左下角，X轴向右延伸，Y轴向上增长，单位为默认用户空间单位（可缩放调整）；
描边与填充区别：直线属于轮廓型元素，需调用stroke()方法生效，而非fill()。

️ 完整代码模板

import org.apache.pdfbox.pdmodel.PDDocument; import org.apache.pdfbox.pdmodel.PDPage; import org.apache.pdfbox.pdmodel.common.PDRectangle; import org.apache.pdfbox.contentstream.PDContentStream; import org.apache.pdfbox.util.Matrix; import java.io.FileOutputStream; import java.io.IOException; public class DrawLineInPDF { public static void main(String[] args) throws IOException { // 1. 创建新文档实例 try (PDDocument document = new PDDocument()) { // 2. 添加空白页（A4尺寸） PDPage page = new PDPage(PDRectangle.A4); document.addPage(page); // 3. 获取内容流以便绘图 try (PDContentStream contentStream = new PDContentStream(document, page)) { // 设置绘图参数（可选） contentStream.setStrokeColor(new java.awt.Color(0, 0, 0)); // 黑色笔触 contentStream.setLineWidth(2f); // 线宽2磅 // 4. 定义起点与终点坐标（示例：从(50,50)到(200,200)） float startX = 50, startY = 50; float endX = 200, endY = 200; // 5. 构建路径并绘制直线 contentStream.moveTo(startX, startY); // 移动画笔到起始点 contentStream.lineTo(endX, endY); // 连接到目标点形成线段 contentStream.stroke(); // 执行描边操作使线条可见 // 可选扩展：添加多条不同样式的辅助线 drawDashedLine(contentStream, 50, 300, 150, 400); // 虚线示例 } // 6. 保存文件到本地磁盘 try (FileOutputStream outputStream = new FileOutputStream("output.pdf")) { document.save(outputStream); } } } / 自定义方法：绘制虚线 @param stream PD内容流对象 @param x1 起点横坐标 @param y1 起点纵坐标 @param x2 终点横坐标 @param y2 终点纵坐标 / private static void drawDashedLine(PDContentStream stream, float x1, float y1, float x2, float y2) throws IOException { stream.setLineDashPattern([3f, 3f]); // [实线段长度, 空白段长度]循环模式 stream.moveTo(x1, y1); stream.lineTo(x2, y2); stream.stroke(); stream.setLineDashPattern(null); // 恢复默认实线模式 } }

进阶技巧与常见问题解决

功能需求	实现方式	注意事项
动态计算坐标	根据业务逻辑实时生成坐标值（如图表数据绑定）	确保数值在页面范围内避免溢出
颜色渐变效果	通过setStrokeColorAtPoint()结合ShadingPattern实现	性能开销较大，复杂场景建议预渲染图片再嵌入
抗锯齿优化	启用图像平滑处理开关（需测试不同设备的显示一致性）	PDF阅读器的渲染引擎差异可能导致效果不稳定
批量绘制效率提升	合并多个绘图指令减少IO操作次数	单次批处理不宜超过1000条指令以防内存溢出

典型错误排查指南

线条未显示？
- 检查是否遗漏了stroke()调用；
- 确认坐标系方向是否正确（Y轴朝上）；
- 验证线宽是否过小导致视觉不可见；
- 确保文件已正确保存且无异常关闭流。
跨平台显示不一致？
- ️ 不同PDF阅读器对矢量图形的解释存在细微差异，建议使用Adobe Acrobat作为基准测试工具；
- 尽量采用整数坐标值减少浮点误差累积。
