服务器电源原理是什么？核心部件如何协同工作？
服务器电源是数据中心和服务器系统的“心脏”，其稳定性和可靠性直接关系到整个IT基础设施的运行效率，服务器电源的原理可从电能变换、拓扑结构、控制保护及冗余设计等多个维度解析，其核心目标是将电网输入的交流电（AC）转换为服务器内部所需的多种直流电（DC），同时确保高效、稳定、安全供电。
电能变换的基本原理
服务器电源的核心功能是ACDC变换，过程可分为整流、滤波、功率因数校正（PFC）、DCDC变换等环节。
- 整流与滤波：输入的220V或380V交流电首先通过整流桥（由二极管组成）转换为脉动直流电，再经大容量电容滤波，初步稳定电压，但未经处理的整流电路会导致电流波形畸变，功率因数较低（通常仅0.60.8），对电网干扰较大。
- 功率因数校正（PFC）：为提升电能利用效率，现代服务器电源普遍采用有源PFC技术（Active PFC），通过电感、开关管（如MOSFET）、控制芯片等组成Boost升压电路，将电流波形强制校正为与电压波形同步的正弦波，使功率因数提升至0.95以上，同时减少谐波对电网的污染，PFC输出后的直流电压通常为380V（单相输入）或760V（三相输入）。
- DCDC变换：PFC输出的高压直流电需进一步转换为服务器各硬件所需的低压直流电，如12V（CPU、主板）、5V（内存、硬盘）、3.3V（芯片组）及1.2V以下（CPU核心电压），这一环节通过LLC谐振半桥、全桥或同步整流拓扑实现，高频开关技术（通常为100kHz以上）可减小变压器体积，提升转换效率（目前铂金级效率可达96%以上），同步整流技术用MOSFET替代肖特基二极管，进一步降低导通损耗,提高轻载效率。
拓扑结构与效率优化
服务器电源多采用“两级式”架构：前级PFC电路实现ACDC变换和功率因数校正，后级DCDC电路实现多路电压输出。
- PFC级拓扑：常用Boost升压型，结构简单，适用于宽范围输入（90264VAC）。
- DCDC级拓扑：以LLC谐振半桥为主流，其利用谐振原理实现零电压开关（ZVS），大幅降低开关损耗，适合高效率、高功率密度场景，部分高端电源采用全桥LLC或移相全桥拓扑，可支持更大功率输出（如2000W以上）。
下表对比了不同拓扑的特性：
| 拓扑类型 | 效率范围 | 功率密度 | 适用场景 |
|||||
| Boost PFC | 90%94% | 中等 | 中小功率服务器电源 |
| LLC半桥 | 95%97% | 高 | 中高功率（800W2000W） |
| 移相全桥 | 96%98% | 很高 | 大功率（2000W以上） |
控制与保护机制
服务器电源的控制核心是PWM（脉冲宽度调制）控制器和数字信号处理器（DSP），通过实时监测输出电压、电流、温度等参数，动态调整开关管的占空比，实现稳压输出，关键保护机制包括：
- 过压/欠压保护：输出电压超出±10%额定值时，电源立即关断，防止硬件损坏。
- 过流保护：输出电流超过阈值时，限流或关断电路，避免短路引发火灾。
- 过热保护：通过NTC热敏电阻监测温度，超过85℃时启动降速或关断。
- 短路保护：响应时间小于1μs，切断输出，保护后级电路。

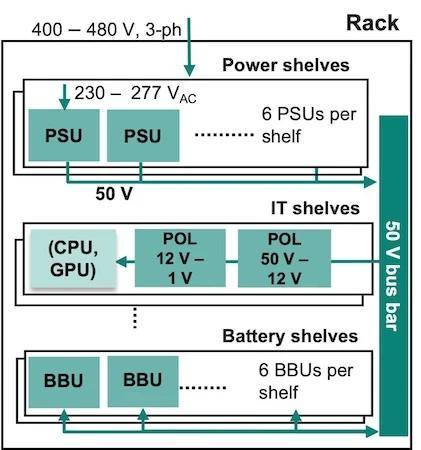

冗余设计与热插拔
为保障7×24小时不间断运行，服务器电源普遍采用N+1冗余配置（如2+1、3+1），即单台电源故障时，其余电源自动分担负载，不影响系统运行，电源模块支持热插拔（HotSwap），可在不断电情况下更换故障电源，维护便捷，冗余设计需配合负载分配均衡技术，确保每台电源输出功率一致,避免个别电源过载。
能效标准与认证
服务器电源需符合严格的能效标准，如80 Plus铂金（Platinum）、钛金（Titanium），要求在20%、50%、100%负载下均达到95%以上的转换效率，还需通过CE、UL、TUV等认证，确保电气安全和电磁兼容性（EMC）。
相关问答FAQs
Q1：服务器电源与普通PC电源的主要区别是什么？
A1：服务器电源与普通PC电源在多个维度存在差异：①功率与冗余：服务器电源功率通常≥500W，支持N+1冗余，而普通PC电源多为单电源，功率较低；②效率与稳定性：服务器电源采用LLC谐振拓扑和同步整流，效率达96%以上，且全电压范围（90264VAC）稳定工作；③保护机制：服务器电源具备更严格的过压、过流、过热保护，响应时间更快；④认证标准：需符合80 Plus铂金/钛金级能效及服务器级安全认证（如UL 609501）。
Q2：服务器电源的PFC电路为何必须采用有源PFC？
A2：有源PFC是服务器电源的必备设计，原因在于：①提升功率因数：普通无源PFC功率因数仅0.60.8，而有源PFC可提升至0.95以上，减少电网无功功率损耗；②抑制谐波干扰：无源PFC无法满足IEC 6100032等谐波标准，而有源PFC通过主动校正电流波形，降低总谐波失真（THD）；③宽电压适应：有源PFC支持90264VAC宽范围输入，全球通用性更强；④辅助供电：PFC输出的高压直流电（380V/760V）可直接为后级DCDC电路供电,简化电源架构。
