灌流式锅炉结构计算公式是什么？锅炉设计参数计算方法

在深入探讨灌流式锅炉（通常指直流锅炉或特定类型的强制循环锅炉，此处主要依据“灌流”即强制流动特性，侧重于管壁热平衡与流动阻力计算）的结构设计核心时，必须明确其基本工作原理：给水在泵的推动下，一次性通过加热、蒸发、过热各受热面，直接产生蒸汽，中间无汽包，其结构计算的核心在于确保水冷壁管内的工质流动稳定、传热安全以及系统阻力可控。

水冷壁管径与壁厚确定

水冷壁是锅炉炉膛内吸收辐射热的主要受热面，其管径和壁厚的选择直接决定了锅炉的安全性、经济性和启动灵活性。

管径选择依据

管径的大小影响流速、压降及热惯性，对于直流锅炉，通常采用小直径管（如Φ25mm-Φ51mm）以增加受热面紧凑度并提高传热系数，管径 $d$ 的初步估算可基于质量流速 $G$ 和流通截面积 $A$ 的关系：

$$ G = frac{M}{A} = frac{4M}{pi d^2} $$

• $G$：质量流速，kg/(m²·s)
• $M$：工质质量流量，kg/s
• $d$：管内径，m

壁厚计算

壁厚 $delta$ 需满足强度要求，主要考虑内压、外径及材料许用应力,根据薄壁圆筒公式修正：

$$ delta = frac{P cdot D_o}{2[sigma] cdot phi P} + C $$

• $P$：设计压力，MPa
• $D_o$：管子外径，mm
• $[sigma]$：材料在设计温度下的许用应力，MPa
• $phi$：焊缝系数（无缝管取1.0）
• $C$：腐蚀裕量及负偏差，mm

流动阻力计算

灌流式锅炉依靠给水泵提供动力克服系统阻力，因此准确计算流动阻力至关重要,总阻力包括摩擦阻力和局部阻力。

摩擦阻力

摩擦阻力 $Delta P_f$ 可通过达西-魏斯巴赫公式计算：

$$ Delta P_f = lambda cdot frac{L}{d_i} cdot frac{rho w^2}{2} $$

• $lambda$：摩擦系数，与雷诺数 $Re$ 和管壁粗糙度有关
• $L$：管段长度，m
• $d_i$：管内径，m
• $rho$：工质密度，kg/m³
• $w$：流速，m/s

局部阻力

局部阻力 $Delta P_j$ 通常表示为速度头的倍数：

$$ Delta P_j = zeta cdot frac{rho w^2}{2} $$

$zeta$ 为局部阻力系数，取决于弯头、三通、阀门等部件的几何形状。

两相流阻力特殊考虑

在蒸发段，工质为汽水混合物，密度变化剧烈，需引入两相流摩擦阻力倍增系数 $phi^2$：

$$ Delta P{f,two-phase} = phi^2 cdot Delta P{f,liquid} $$

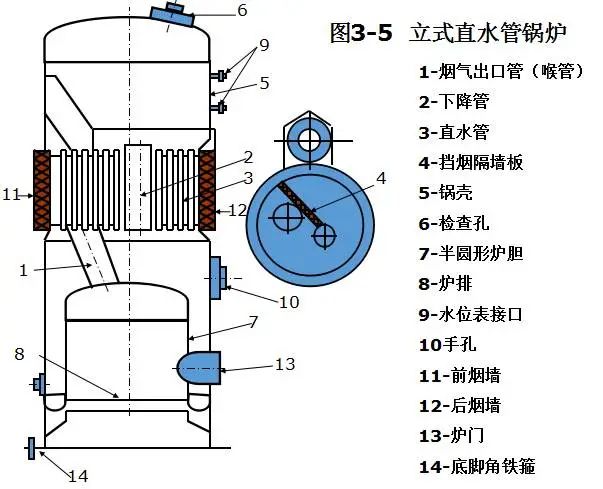

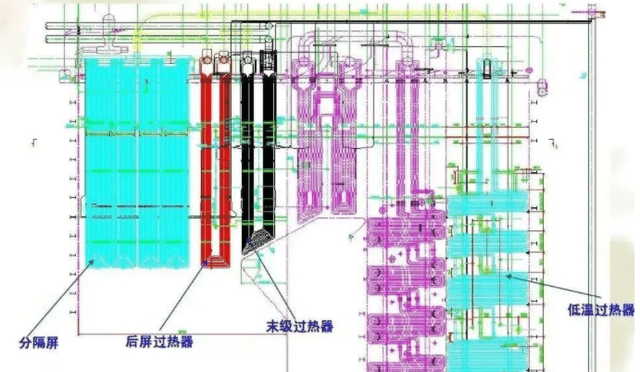

传热面积与热负荷分布

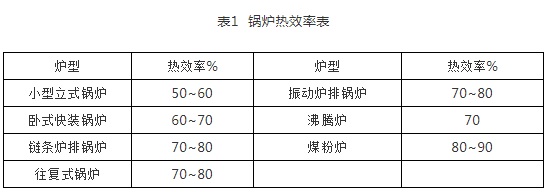

锅炉受热面的布置需满足热平衡方程,即工质吸收的热量等于燃料释放的热量乘以效率。

基本传热方程

$$ Q = K cdot F cdot Delta T_m $$

• $Q$：传热量，W
• $K$：总传热系数，W/(m²·K)
• $F$：受热面积,m²
• $Delta T_m$：对数平均温差，K

热负荷限制

为防止膜态沸腾（Dryout）导致管壁超温，必须限制热负荷 $q$，对于直流锅炉水冷壁，临界热负荷 $q_{cr}$ 是设计的关键约束：

$$ q = frac{Q}{F} le q_{cr} $$

$q_{cr}$ 取决于压力、质量流速、含汽率及管子几何结构，通常通过实验关联式（如Bowie-Levy公式或Groeneveld图表）确定。

启动系统容量计算

灌流式锅炉在启动和低负荷运行时，需要建立足够的流量以冷却水冷壁并维持水动力稳定,启动分离器的容量和再循环泵的能力需根据最小稳定流量确定。

最小启动流量 $M_{min}$ 通常由水冷壁的热偏差和流动稳定性决定，一般取额定流量的 20%~30%，启动系统的热负荷计算需确保在最低流量下,水冷壁管壁温度不超过材料允许值。

相关问题与解答

在灌流式锅炉水冷壁设计中，为什么质量流速 $G$ 是一个至关重要的参数？它如何影响锅炉的安全性和经济性？

解答：

质量流速 $G$ 是单位截面上通过的工质质量流量，它对锅炉运行具有双重影响。

从安全性角度看，较高的质量流速可以增强管内工质的湍流程度，提高传热系数，从而降低管壁温度，防止发生膜态沸腾（Dryout）或偏离核态沸腾（DNB），避免管壁超温爆管，特别是在高参数直流锅炉中，足够的 $G$ 是保证水动力稳定性的关键，能防止流量脉动和停滞。

从经济性角度看，过高的质量流速会导致流动阻力显著增加，从而增大给水泵的功耗，降低电厂整体效率，高流速会加剧管道的冲蚀磨损，缩短设备寿命，设计时需在保证安全（防止传热恶化）和优化经济性（降低泵耗和磨损）之间找到最佳平衡点,通常通过优化管径和布置来实现。

当灌流式锅炉从低负荷向高负荷过渡时，水冷壁的热偏差如何变化？设计时应采取哪些措施来控制热偏差？

解答：

在低负荷时，工质流量小，流速低，水冷壁管内的传热系数较低，且由于燃烧不均或炉膛温度场分布不均，各根管子吸收的热量差异（热偏差）相对较小，但此时若流量过低，可能导致个别管子因冷却不足而超温，随着负荷增加，工质流量增大，流速提高，虽然总吸热量增加，但由于流速增加强化了传热，使得管壁温度与工质温度的差值减小，热偏差的绝对值可能变化不大，但相对重要性增加，因为此时热负荷更高，微小的偏差也可能导致超温。

为控制热偏差,设计措施主要包括：

1. 分级布置：将水冷壁分为多个独立的回路,避免长距离并联带来的阻力不平衡。
2. 节流圈应用：在每根或每组水冷壁管入口安装节流圈，通过增加入口阻力来平衡各并联管子的流量,抵消因吸热不均引起的流量重新分配。
3. 合理布置：优化燃烧器位置和炉膛结构,使炉膛热负荷分布尽可能均匀。
4. 采用内螺纹管：内螺纹管能增强工质扰动，破坏边界层，提高传热均匀性,减少因热偏差引起的管壁温度波动。
