如何将Java转换为类图？

为什么需要类图？

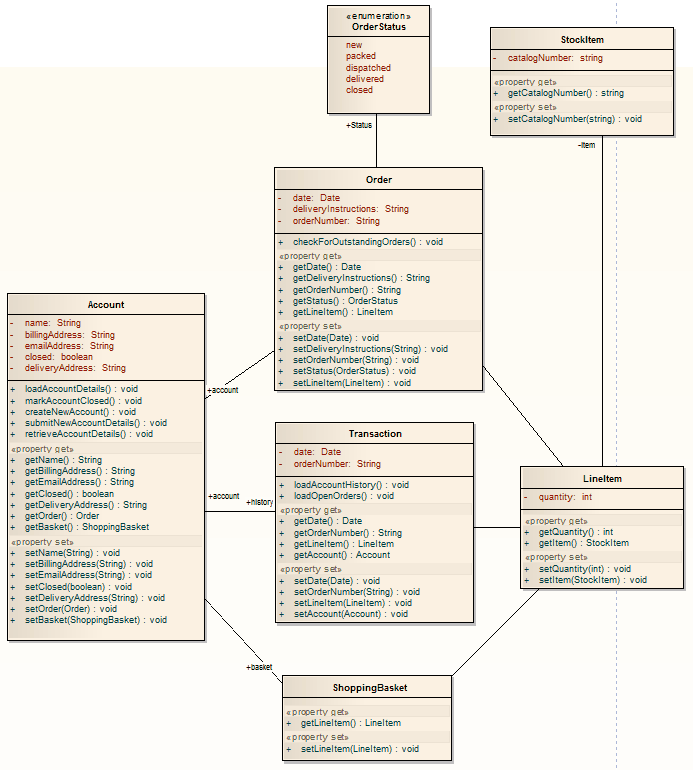

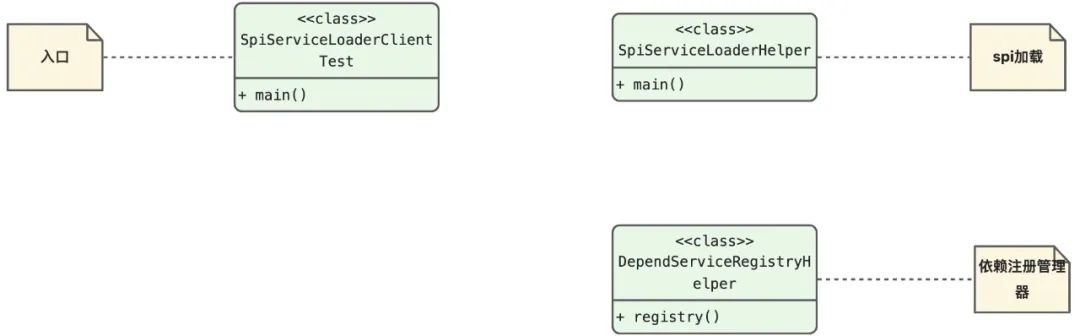

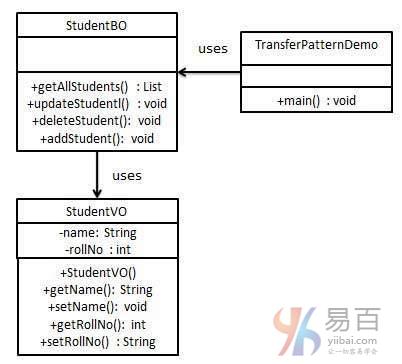

类图是UML（统一建模语言）的核心,用于可视化：

• 类（Class）的结构：属性（字段）和方法
• 类之间的关系：继承（Inheritance）、关联（Association）、依赖（Dependency）等
• 系统架构设计：模块化、接口实现、代码复用

转换方法详解

方法1：使用IDE插件（推荐）

工具：IntelliJ IDEA（社区版免费）

步骤：

1. 安装插件：

   File > Settings > Plugins → 搜索 PlantUML 或 Diagrams → 安装

2. 生成类图：
   • 右键点击Java类 → Diagrams > Show Diagram
   • 或选中整个项目 → Tools > Java Dependencies > Generate Diagram
3. 导出结果：

   支持导出为PNG、SVG或PlantUML文本格式。

优势：

• 实时同步代码变更
• 自动识别关联关系（如 extends、implements）
• 无需额外配置

方法2：使用PlantUML（开源工具）

原理：通过简单文本描述生成UML图。

步骤：

1. 编写PlantUML脚本（示例）： @startuml class User { -id: int -name: String +getUserInfo(): String } class Admin extends User { -role: String +setRole() } User "1" --> "0..*" Order : 关联 @enduml
2. 转换方式：
   • 在线转换：访问 PlantUML Web Server 粘贴脚本
   • 本地工具：用VS Code安装PlantUML插件实时渲染

适用场景：

• 需要定制化类图样式
• 与文档工具（如Markdown）集成

方法3：独立建模工具

工具推荐：

• Visual Paradigm（免费社区版）：支持逆向工程

  步骤：File > Import > Java Source Code → 选择项目目录

• StarUML（开源）：

  通过 Tools > Java > Import Java... 导入代码

• Eclipse插件：ObjectAid UML Explorer

  安装后直接拖拽类到画布生成关系图

专业优势：

• 支持完整UML 2.x规范
• 生成时序图、用例图等扩展视图
• 导出为PDF/Visio等格式

方法4：命令行工具

工具：javap + Graphviz

步骤：

1. 用 javap 提取类结构： javap -public -cp ./bin com.example.MyClass > class.txt
2. 编写脚本将输出转为Graphviz的DOT格式： digraph G { "User" -> "Admin" [arrowhead="empty"] // 继承 "User" -> "Order" [label="关联"] }
3. 生成图片： dot -Tpng class.dot -o class.png

关键注意事项

1. 关系映射规则：
   • 继承：class B extends A → B --|> A
   • 接口实现：class C implements I → C ..|> I
   • 关联：class A { B b; } → A --> B
2. 避免过度复杂：
   • 仅展示核心类，隐藏Getter/Setter等冗余方法
   • 用包（Package）分组模块
3. 维护一致性：
   • 代码变更后需重新生成类图
   • 在README或文档中标注生成工具版本

最佳实践建议

• 初级用户：优先用IntelliJ IDEA插件（零配置）
• 团队协作：PlantUML脚本纳入Git版本控制
• 架构设计：Visual Paradigm生成完整文档
• 自动化流程：结合Maven/Gradle插件（如 plantuml-maven-plugin）

引用说明：

• PlantUML官网：https://plantuml.com/
• UML规范文档：OMG Unified Modeling Language® (OMG UML®)
• IntelliJ官方教程：https://www.jetbrains.com/help/idea/class-diagram.html
• Graphviz工具：https://graphviz.org/

  本文基于Java 17及通用UML 2.5标准验证，方法适用于主流操作系统。
