互连网络怎么用？互连网络是什么
互连网络（Interconnection Network）是计算机体系结构中的核心组件，主要用于连接多个处理单元（如CPU、GPU、内存控制器等），以实现数据的高速交换和共享，随着多核处理器、众核架构以及分布式计算系统的普及,如何高效地设计和使用互连网络成为了提升系统性能的关键。
以下将详细解析互连网络的工作原理、主要拓扑结构、关键性能指标以及实际应用中的优化策略。

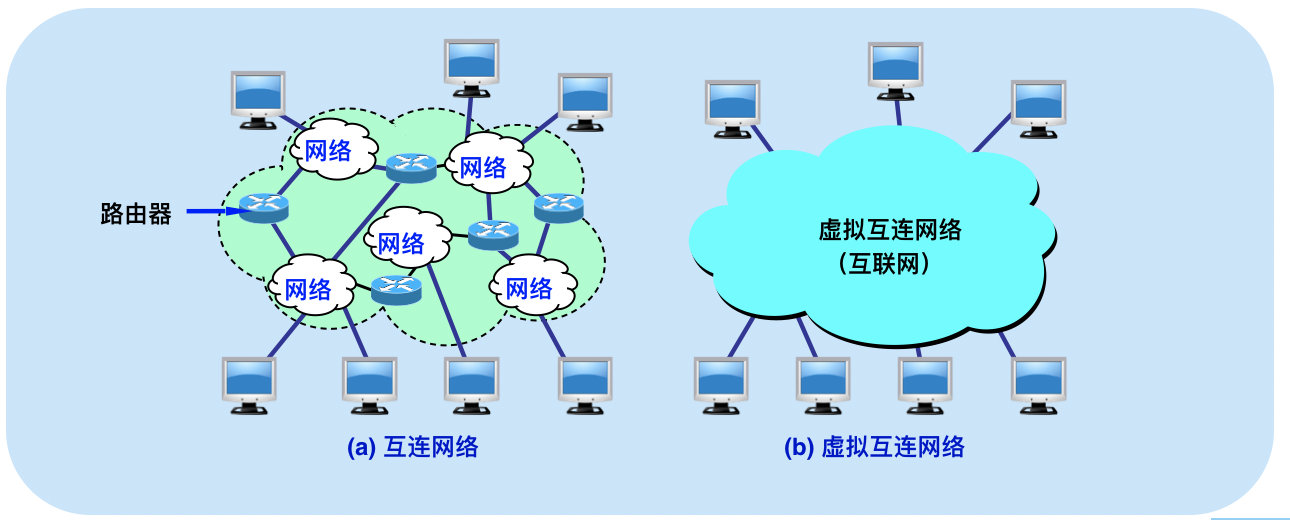

互连网络的核心工作原理
互连网络本质上是一个通信子系统，其核心任务是在源节点（Source）和目的节点（Destination）之间建立数据传输路径,它通常由以下三个基本要素组成：
- 节点（Nodes）：指参与通信的处理单元或存储单元，如处理器核心、缓存、内存模块等。
- 通信链路（Links）：连接节点的物理通道，可以是总线、导线、光纤或无线信道。
- 交换机制（Switching Mechanism）：决定数据如何在网络中流动的技术，主要包括电路交换、报文交换和分组交换，在现代高性能计算中，分组交换（Packet Switching）是最主流的方式，数据被分割成小包,独立路由传输。
常见的互连网络拓扑结构
拓扑结构决定了节点之间的连接方式，直接影响网络的延迟、带宽和可扩展性,以下是几种典型的拓扑结构及其特点：
| 拓扑结构 | 描述 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 总线型 (Bus) | 所有节点共享一条公共通信信道。 | 结构简单，成本低，易于实现。 | 带宽随节点增加而下降，冲突多，扩展性差。 | 早期多核CPU内部、小型嵌入式系统。 |
| 环形 (Ring) | 节点首尾相连形成闭环，数据沿一个方向流动。 | 结构简单，无冲突，易于维护。 | 延迟随节点数线性增加，单点故障影响大。 | 令牌环网络，某些特定DSP集群。 |
| 网格/网格状 (Mesh) | 节点排列成二维或三维网格，每个节点与相邻节点连接。 | 扩展性好，路径短，易于布局。 | 节点度数固定，长距离通信延迟高。 | 多核处理器片上网络 (NoC)，大规模集群。 |
| 超立方体 (Hypercube) | 每个节点有 $log_2 N$ 个邻居，任意两点间路径唯一且最短。 | 直径小，带宽高，容错性较好。 | 连接数随节点数对数增长，布线复杂。 | 早期并行计算机，如Cray系列。 |
| 全互联 (Fully Connected) | 每个节点都直接连接到其他所有节点。 | 延迟最低，带宽最高，无竞争。 | 连接数呈平方级增长 ($N(N-1)/2$)，成本极高。 | 小规模高性能系统，缓存一致性协议。 |
| 树形 (Tree) | 层次化结构，根节点连接子节点，子节点再连接孙节点。 | 易于实现广播，结构清晰。 | 根节点易成为瓶颈，层级深则延迟高。 | 数据分发，某些存储网络。 |
关键性能指标
评估一个互连网络是否“好用”,主要看以下几个指标：
- 延迟 (Latency)：数据从源节点发送到目的节点所需的时间，包括传播延迟、传输延迟和排队延迟。
- 带宽 (Bandwidth)：单位时间内网络能够传输的数据量,分为链路带宽和网络总带宽。
- 吞吐量 (Throughput)：系统在单位时间内成功处理的数据包数量。
- 可扩展性 (Scalability)：当网络中的节点数量增加时，性能下降的程度,理想的互连网络应具有良好的可扩展性。
- 容错性 (Fault Tolerance)：在网络中出现链路或节点故障时,仍能维持通信的能力。
互连网络的实际应用与优化策略
在实际系统设计中，互连网络的使用不仅仅是物理连接,更涉及软件层面的优化。
片上网络 (NoC, Network-on-Chip)
在现代多核SoC（系统级芯片）中，传统的共享总线已无法满足带宽需求,NoC成为主流。
- 使用要点：采用分组交换，引入虚拟通道（Virtual Channels）以避免死锁。
- 优化策略：使用自适应路由算法，根据网络拥塞情况动态选择路径；实施流量控制,防止缓冲区溢出。

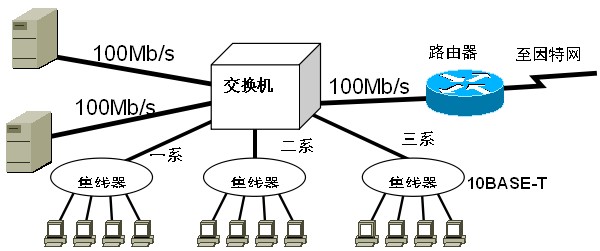

集群与数据中心互连
在HPC（高性能计算）和云计算数据中心，节点通过高速网络（如InfiniBand, Ethernet）连接。
- 使用要点：低延迟和高带宽是核心需求。
- 优化策略：
- RDMA (Remote Direct Memory Access)：允许一台计算机直接访问另一台计算机的内存，绕过操作系统内核,显著降低延迟和CPU开销。
- 拓扑优化：采用Fat-Tree（胖树）或Dragonfly拓扑,以平衡端口利用率和成本。
缓存一致性协议
在多核处理器中，互连网络还需支持缓存一致性,确保所有核心看到的内存数据是一致的。
- 使用要点：需要广播或目录机制来跟踪缓存状态。
- 优化策略：使用基于目录的协议（Directory-based）而非基于侦听（Snooping）的协议,以支持更大规模的多核系统。
常见问题与解答
问题1：在选择互连网络拓扑时，如何平衡延迟和可扩展性？
解答：
这是一个典型的权衡问题，全互联拓扑延迟最低，但可扩展性极差，仅适用于节点数很少的场景，网格（Mesh）和超立方体（Hypercube）在延迟和可扩展性之间取得了较好的平衡，适用于中等规模的多核系统，对于超大规模集群，通常采用分层拓扑（如Fat-Tree），在局部使用低延迟拓扑（如星型或树型），在高层使用高带宽拓扑，并通过智能路由算法优化路径，从而在保持可扩展性的同时控制延迟，实际选择时，需根据应用的工作负载特征（是计算密集型还是通信密集型）以及成本约束来决定。
问题2：什么是死锁（Deadlock），在互连网络中如何避免？
解答：
死锁是指网络中的数据包因相互等待对方释放资源（如链路或缓冲区）而无限期停滞的现象，数据包A等待链路L1，而数据包B等待链路L2，但L1被B占用，L2被A占用，形成循环等待。
避免死锁的常见方法包括：
- 虚拟通道（Virtual Channels, VC）：将物理链路划分为多个逻辑通道,打破依赖循环。
- 限制路由路径：使用确定性路由算法（如XY路由），规定数据包只能按特定方向（如先X后Y）移动,从而消除循环依赖。
- 流量控制：实施严格的流控机制，当缓冲区满时停止发送,防止拥塞扩散。
- 超时重传：虽然不能防止死锁，但可以作为最后的手段,通过超时检测并重置状态。
