linux lvds 如何显示
Linux 中，可以使用 xrandr 命令来显示和管理 LVDS（笔记本电脑内置显示器）。
在Linux系统中,LVDS（Low-Voltage Differential Signaling）是一种常用于连接液晶显示屏的接口标准，要在Linux下正确显示LVDS屏幕，需要进行一系列的配置和调试步骤，以下是详细的操作指南：
确认硬件连接
- 检查物理连接：确保LVDS屏幕与主板之间的连接稳固，包括数据线和电源线，不同的硬件平台可能有不同的引脚定义和连接方式，需要参考相应的硬件手册。
- 确认供电电压：根据屏幕的规格，确认背光电源电压是否正确供应，某些单8屏设计的LVDS屏幕可能需要3.3V的背光电压。
加载驱动程序
- 检查驱动状态：使用命令lsmod | grep lvds查看是否已加载LVDS驱动程序，如果没有加载，可以尝试使用modprobe lvds命令手动加载。
- 获取合适的驱动：对于特定的硬件平台，如Rockchip，可以从官方开源仓库（如https://github.com/rockchip-linux/kernel）获取最新的内核补丁和驱动支持。
配置设备树
设备树（Device Tree）是嵌入式Linux系统中描述硬件设备的重要文件，通过配置设备树，可以指定LVDS屏幕的时序参数、数据位宽、输出格式等，以下是一个典型的设备树配置示例：
| 参数 | 说明 | 示例值 |
|---|---|---|
| status | 设备状态 | "okay" |
| display-timings | 显示时序配置 | native-mode = <&timing0> |
| clock-frequency | 像素时钟频率 | <148500000> |
| hactive | 水平有效像素 | <1920> |
| vactive | 垂直有效像素 | <1080> |
| hsync-len | 水平同步脉冲宽度 | <44> |
| vsync-len | 垂直同步脉冲宽度 | <5> |
| hfront-porch | 水平前沿间隔 | <148> |
| hback-porch | 水平后沿间隔 | <88> |
| vfront-porch | 垂直前沿间隔 | <4> |
| vback-porch | 垂直后沿间隔 | <37> |
| panel-type | 面板类型 | <SCREEN_DUAL_LVDS> |
| lvds-format | 数据位宽 | <LVDS_8BIT_1> |
| out-face | 输出颜色格式 | <OUT_P888> |
| color-mode | 颜色模式 | <COLOR_RGB> |
编译和加载内核
完成设备树的配置后,需要重新编译内核和设备树文件（DTB），并将更新后的zImage和DTB替换到启动分区中，执行以下命令生成所需的组件：
make ARCH=arm CROSS_COMPILE=<path_to_toolchain>/gcc-linaro-arm-linux-gnueabihf-
重启系统后,新的配置将生效，可以观察屏幕显示是否正常。

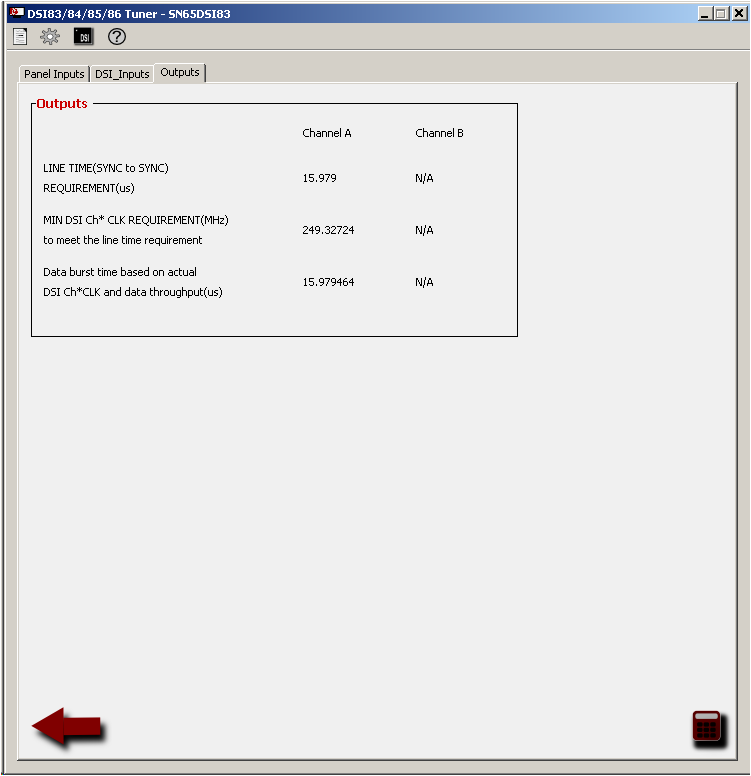

调试和优化
- 检查EDID信息：使用edidparse命令读取显示器的EDID信息，确保屏幕分辨率、刷新率等参数正确。
- 调整时序参数：如果屏幕显示异常，可能需要根据屏幕的数据手册微调设备树中的时序参数。
- 日志分析：查看系统日志（如dmesg）以获取与LVDS驱动相关的错误信息，帮助定位问题。
FAQs
如何在Linux中查看LVDS屏幕的EDID信息？
- 可以使用edidparse命令读取EDID信息，执行edidparse /sys/class/drm/card0-LVDS-1/edid（路径可能因系统而异）来查看屏幕的详细信息，包括分辨率、刷新率等。
如果LVDS屏幕无法正常显示，应该如何排查问题？
- 首先检查硬件连接是否正确,包括数据线和电源线，然后确认驱动程序是否加载成功，可以通过lsmod | grep lvds命令查看，接着检查设备树配置是否正确，特别是时序参数和分辨率设置。
