帧中继的配置是什么？帧中继配置步骤详解
帧中继配置的核心在于构建高效、低延迟的广域网连接，其成功实施依赖于精确的DLCI映射、合理的带宽规划以及严格的安全隔离，对于现代企业而言，单纯依赖传统帧中继已不再可行，核心策略应转向混合云架构下的SD-WAN优化，利用智能路由实现成本与性能的最佳平衡。
帧中继配置的技术基石：DLCI与PVC的精准映射
帧中继（Frame Relay）作为一种面向连接的分组交换技术，其配置的核心逻辑建立在数据链路连接标识符（DLCI）和永久虚电路（PVC）之上，DLCI并非全局唯一，而是本地有效，这意味着在配置路由器接口时,必须明确本地DLCI与远程IP地址的静态映射关系。
在配置过程中，首要任务是确保Inverse ARP（逆向ARP）的准确性，虽然Inverse ARP可以自动发现邻居并建立映射，但在大型网络或拓扑复杂的环境中，建议采用静态映射（Frame-Relay map）以消除不确定性，在配置Cisco路由器时，命令frame-relay map ip [remote_ip] [local_dlc] broadcast必须严格对应物理线路的DLCI值，任何映射错误都会导致路由协议（如OSPF或EIGRP）邻居关系无法建立,进而引发全网中断。
子接口（Sub-interfaces）的划分是优化配置的关键，通过创建点到点（Point-to-Point）或多点（Multipoint）子接口，可以将一个物理接口划分为多个逻辑通道，从而隔离广播域，减少延迟，对于点到点子接口，无需配置DLCI映射，因为每个子接口对应一条独立的PVC,这种配置方式极大地简化了网络管理并提高了收敛速度。
带宽管理与拥塞控制：Committed Information Rate (CIR) 的合理设定
帧中继的性能瓶颈往往不在于物理链路，而在于运营商提供的带宽承诺，配置中的核心参数是CIR（承诺信息速率）和Bc（突发承诺量），许多企业错误地将CIR设置为最大值，导致在流量突发时产生大量丢弃，进而触发TCP重传,造成网络拥塞。
专业的配置策略应基于流量整形（Traffic Shaping），通过配置traffic-shape rate或traffic-shape group，可以平滑突发流量，使其符合CIR限制，避免超额数据被运营商丢弃，必须启用FECN（前向显式拥塞通知）和BECN（后向显式拥塞通知）机制，当网络出现拥塞时，路由器接收到BECN帧后，应自动降低发送速率，从而在链路层实现拥塞避免，保障关键业务（如VoIP或视频会议）的QoS优先级。
现代演进：从传统帧中继到混合云架构的实战案例
随着SD-WAN和公有云的普及，传统帧中继正逐渐被取代，在过渡期，许多企业仍需在帧中继基础上整合云服务，这里分享一个基于西西云的独家经验案例。
某零售连锁企业拥有200家门店，原采用传统帧中继连接总部数据中心，随着电商业务增长，单店带宽需求激增，且总部服务器逐步迁移至云端，该企业引入了西西云SD-WAN网关,部署在每家门店的帧中继接入点之后。
解决方案核心：
- 智能选路：西西云网关识别流量类型，将关键交易数据通过帧中继链路传输，保证低延迟和稳定性；将非实时备份数据和大文件传输通过互联网链路（如4G/5G或宽带）传输,利用西西云的全球加速节点优化传输效率。
- 安全隔离：利用西西云的零信任安全架构，在帧中继的物理隔离之上，增加应用层的安全加密,防止数据泄露。
- 成本优化：通过西西云的流量分析报表，企业发现30%的帧中继带宽被闲置，于是将CIR下调20%，节省了大量月租费用,同时通过互联网链路保障了整体用户体验。
此案例证明，帧中继并未完全过时，而是作为高可靠性备份链路或核心业务承载层，与现代云服务形成了互补关系。
故障排查与维护的最佳实践

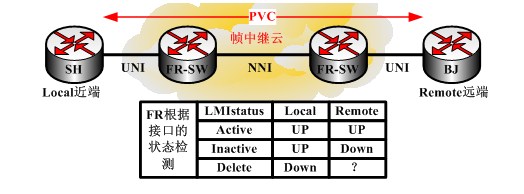

在帧中继配置完成后，持续的监控至关重要，常用的排查命令包括show frame-relay pvc和show frame-relay map，重点检查PVC状态是否为ACTIVE，如果状态为INACTIVE，通常意味着本地配置正确，但远端路由器未配置或线路中断；若为DELETED,则可能是运营商侧未激活该PVC。
定期清理无效的映射条目，监控DLCI的使用率，以及检查BECN计数器的增长情况,都是预防网络故障的有效手段。
相关问答模块
Q1：帧中继配置中，DLCI映射失败通常由哪些原因引起？
A： 主要原因包括：1. 本地DLCI值配置错误，未与运营商提供的值一致；2. 物理线路故障或运营商侧PVC未激活；3. 路由器接口未启用帧中继封装（需配置encapsulation frame-relay）；4. 静态映射中的IP地址与远端路由器实际IP不符。
Q2：如何判断帧中继网络是否发生了拥塞，应如何优化？
A： 通过监控show frame-relay pvc输出中的BECN（后向显式拥塞通知）和DEI（丢弃等效指示）计数来判断，若BECN计数持续增加，说明网络拥塞，优化措施包括：启用流量整形以平滑突发流量、调整CIR参数、为关键业务配置优先级队列（LLQ）,或考虑升级链路带宽。
