如何轻松绘制数据库创建关系图？技巧与步骤大揭秘！

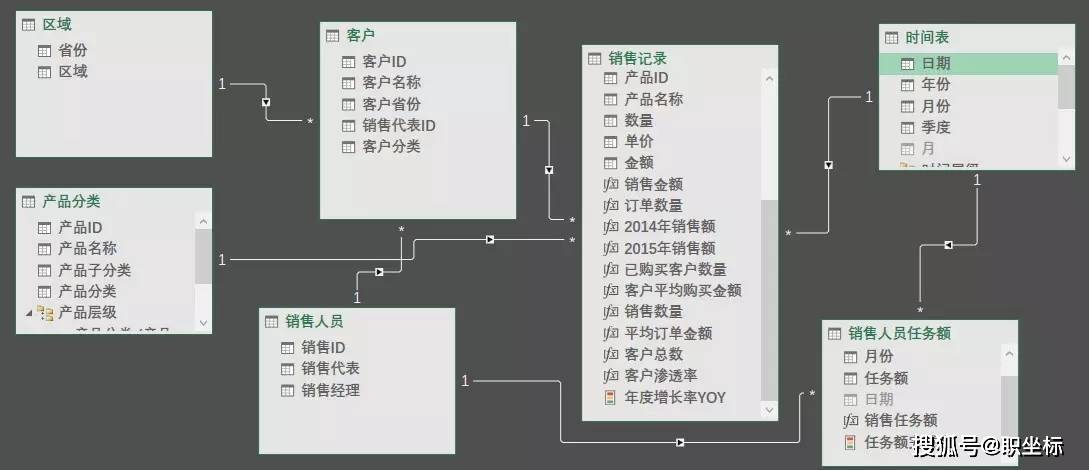

数据库创建关系图是一种用来表示数据库中各个表之间关系的图形化工具,通过创建关系图，可以直观地了解数据库的结构，便于数据库的设计、开发和维护，以下是如何制作数据库关系图的详细步骤：
确定数据库中的表
需要确定数据库中所有的表,包括表名、字段名和字段类型，以下是一个简单的表格示例：
| 表名 | 字段名 | 字段类型 |
|---|---|---|
| 用户 | 用户ID | INT |
| 用户 | 用户名 | VARCHAR(50) |
| 用户 | 密码 | VARCHAR(50) |
| 产品 | 产品ID | INT |
| 产品 | 名称 | VARCHAR(100) |
| 产品 | 价格 | DECIMAL(10,2) |
| 订单 | 订单ID | INT |
| 订单 | 用户ID | INT |
| 订单 | 产品ID | INT |
确定表之间的关系
根据表中的字段,确定各个表之间的关系，通常有三种关系：一对一（1:1）、一对多（1:N）和多对多（M:N）。
以下是一个示例关系：
- 用户表与订单表之间是一对多关系（1:N），因为一个用户可以有多个订单。
- 产品表与订单表之间也是一对多关系（1:N），因为一个产品可以出现在多个订单中。
选择合适的工具
选择合适的工具来创建关系图,以下是一些常用的工具：
- MySQL Workbench
- Microsoft SQL Server Management Studio
- Oracle SQL Developer
- Lucidchart
- draw.io
创建关系图
以下是在MySQL Workbench中创建关系图的步骤：
- 打开MySQL Workbench，连接到数据库。
- 选择“设计”模式。
- 右键点击数据库中的表,选择“添加到新关系图”。
- 选择“关系图”选项。
- 根据需要调整表和字段的位置。
- 使用线段连接表,表示它们之间的关系。
完善关系图
- 根据需要添加注释,说明关系图的含义。
- 调整线段和标签的位置,使关系图更加清晰易懂。
FAQs
Q1：为什么需要创建数据库关系图？
A1：创建数据库关系图可以帮助开发者、数据库管理员和业务分析师更好地理解数据库的结构，便于数据库的设计、开发和维护。
Q2：如何将关系图导出为图片格式？
A2：在大多数关系图工具中，您可以选择“文件”菜单，然后选择“导出”或“另存为”选项，在导出对话框中，选择图片格式（如PNG、JPEG等），然后保存即可。
