如何绘制高质量的数据库实体图？技巧与步骤全解析？

数据库实体图,也称为实体关系图（EntityRelationship Diagram，简称ER图），是数据库设计过程中常用的工具，用于描述数据库中实体之间的关系，以下是绘制数据库实体图的基本步骤和注意事项。

确定实体

需要确定数据库中的实体,实体可以是任何具有独立存在意义的事物，如学生、课程、教师等，将实体列在表格的第一列。

确定属性

每个实体都有一些属性,如学生的学号、姓名、年龄等，将实体的属性列在表格的第二列。

确定关系

需要确定实体之间的关系,关系可以是“一对多”、“多对多”或“一对一”，将关系名称和关系类型列在表格的第三列。

绘制ER图

根据上述表格,可以使用以下符号绘制ER图：

• 实体：矩形框
• 属性：椭圆框
• 关系：菱形框
• 线：连接实体和关系的线

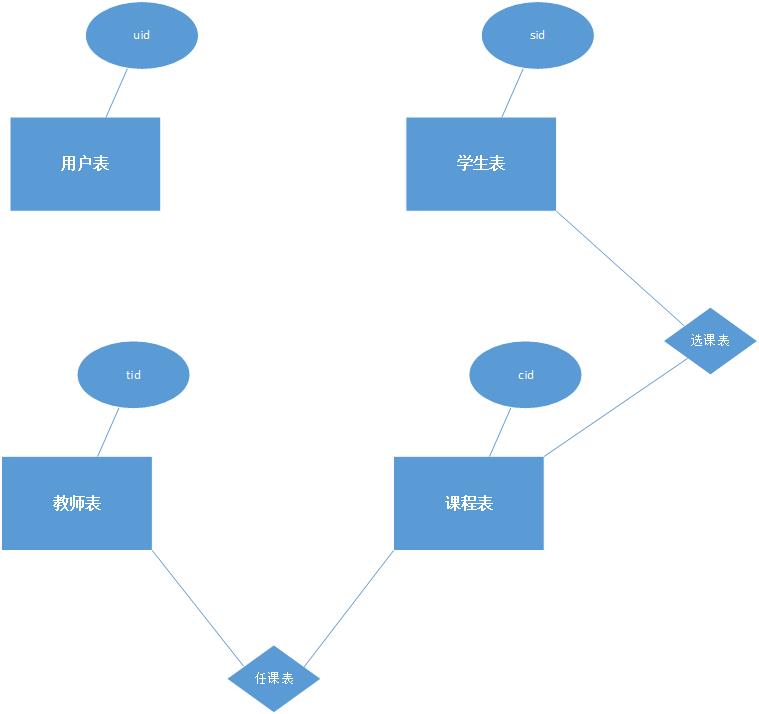

以下是绘制好的ER图示例：

实体：学生 属性：学号、姓名、年龄 关系：选课（多对多） 实体：课程 属性：课程编号、课程名称 关系：选课（多对多） 实体：教师 属性：教师编号、姓名 关系：教授（一对多）

注意事项

1. 实体名称应具有唯一性,避免重复。
2. 属性描述应简洁明了,便于理解。
3. 关系类型应准确,避免错误。
4. ER图应清晰易懂,便于他人阅读。

FAQs

Q1：如何确定实体之间的关系类型？

A1：确定实体之间的关系类型主要依据业务需求和实体之间的逻辑关系，学生和课程之间的关系是“多对多”，因为一个学生可以选多门课程，一门课程也可以被多个学生选。

Q2：如何确定实体的属性？

A2：实体的属性应根据实体的特征和业务需求来确定，学生的属性包括学号、姓名、年龄等，因为这些信息对于描述学生具有重要意义。
