Java如何快速生成UML图？

Java生成UML图主要通过工具实现：使用IDE插件（如IntelliJ的PlantUML或Eclipse的ObjectAid）自动解析代码生成类图；或通过命令行工具（如PlantUML）结合代码注释生成；亦可选用独立软件（StarUML）手动建模，部分构建工具（Maven/Gradle）支持插件集成自动化流程。

方法1：使用IntelliJ IDEA内置UML工具（推荐IDE集成）

适用场景：日常开发中快速查看类图

优势：无需额外安装，实时同步代码

步骤：

  1. 打开类图视图

    右键点击项目中的包或类 → 选择 “Diagrams” → “Show Diagram”（或按 Ctrl+Alt+Shift+U）。

  2. 自定义显示内容

    在生成的类图中，点击工具栏按钮：

    • 显示字段：点击 Fields 图标
    • 显示方法：点击 Methods 图标
    • 添加关联类：右键空白处 → “Add Class to Diagram”
  3. 导出图像

    点击右上角 Export to File → 选择PNG/SVG格式保存。

注意事项：

  • 仅支持类图（Class Diagram），不支持时序图或状态图
  • 大型项目需通过设置 File → Settings → Tools → Diagrams 调整渲染深度

方法2：PlantUML + Graphviz（代码驱动绘图）

适用场景：精确控制图表细节，支持多种UML类型

优势：纯文本编写，可版本控制，支持时序图/用例图等

工具安装：

  1. 下载Graphviz（渲染引擎）：官网下载
  2. 添加PlantUML依赖（选任一方式）：
    • Maven： <dependency> <groupId>net.sourceforge.plantuml</groupId> <artifactId>plantuml</artifactId> <version>1.2025.9</version> </dependency>
    • IDE插件：在VS Code或IntelliJ中搜索 “PlantUML” 插件

生成步骤：

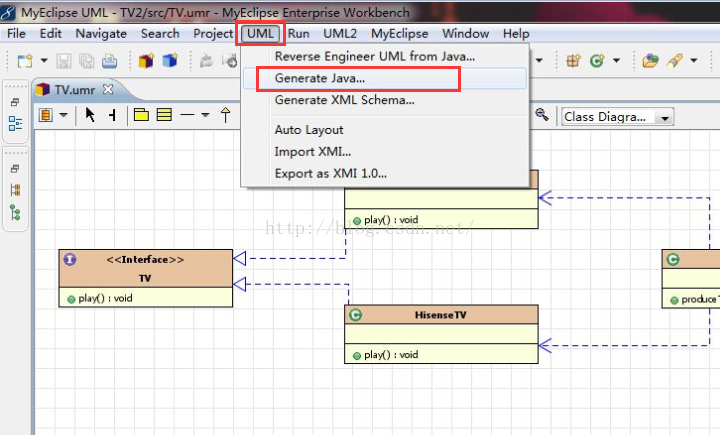

Java如何快速生成UML图？ 第1张

  1. 创建 .puml 文件，编写UML代码： @startuml class User { - String name + void login() } class Order { - int id + void placeOrder() } User "1" --> "0..*" Order @enduml
  2. 通过插件一键渲染（IDE中按 Alt+D）或命令行生成： java -jar plantuml.jar diagram.puml

输出示例：

（实际使用将生成矢量图）

方法3：使用Eclipse Modeling Tools

适用场景：企业级复杂系统建模

优势：支持反向工程生成完整UML

操作流程：

  1. 安装插件：

    Eclipse → Help → Eclipse Marketplace → 搜索 “ObjectAid” 或 “Papyrus” 安装

  2. 生成类图：
    • 打开ObjectAid视图：Window → Show View → Other → ObjectAid UML Explorer
    • 拖拽Java包到编辑区,自动生成类图
  3. 反向工程：

    右键项目 → ObjectAid → Generate Class Diagram → 选择关联层级（1-N深度）

关键功能：

  • 实时同步代码变更
  • 导出为PNG/PDF
  • 支持序列图（通过Papyrus插件）

方法4：命令行工具 – Java2UML

适用场景：自动化文档生成，CI/CD集成

工具：java2uml（开源工具）

步骤：

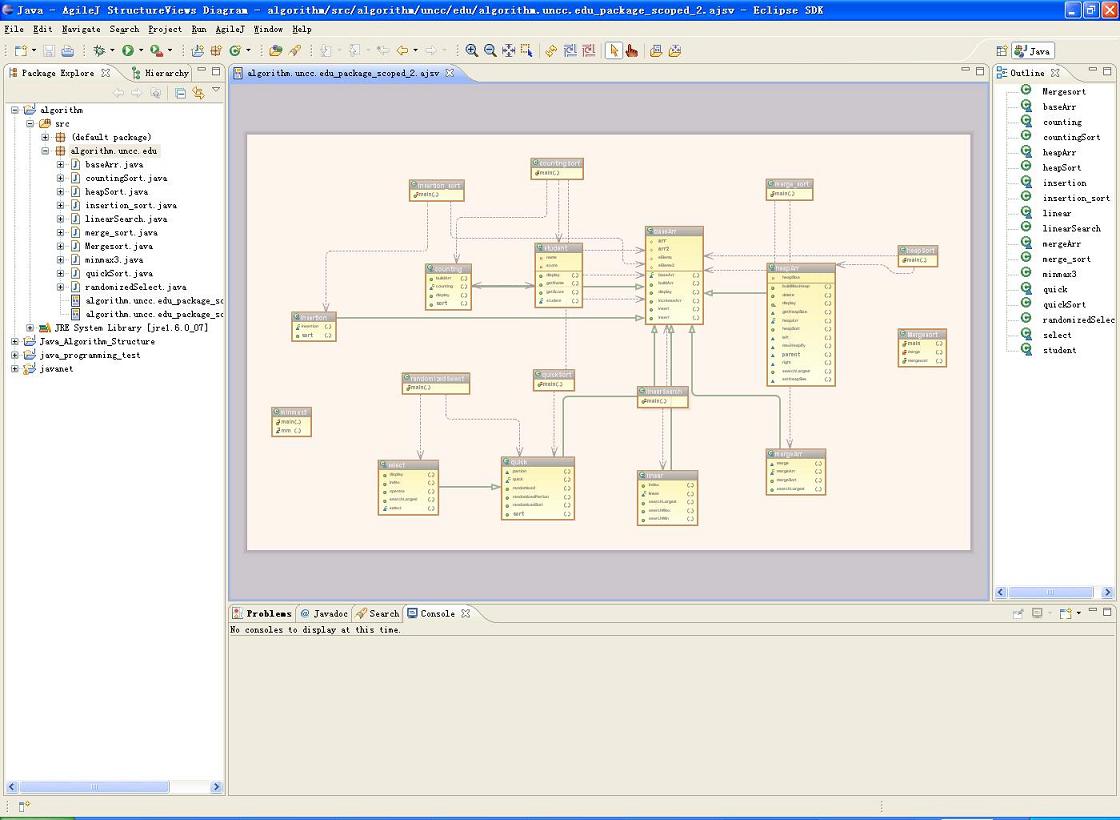

Java如何快速生成UML图？ 第2张

  1. 下载JAR包：GitHub Release
  2. 执行命令分析代码： java -jar java2uml-cli.jar -source src/main/java -output uml.svg
  3. 参数定制：

    -include 指定包名（如 com.example.*）

    -exclude 忽略测试类

输出效果：生成SVG矢量图，保留类/接口/继承关系

方法5：在线工具 – Code2Flow（快速生成时序图）

适用场景：调试方法调用逻辑

网址：code2flow.com

操作步骤：

  1. 粘贴Java方法代码到文本框
  2. 点击 “Generate Flowchart”
  3. 编辑并导出PNG/SVG

示例输入：

Java如何快速生成UML图？ 第3张

public void processOrder(Order order) { if (order.isValid()) { paymentService.charge(order); inventory.update(order); sendEmailConfirmation(); } }

输出：自动生成方法调用时序图

方法对比与选型建议

方法 上手难度 输出类型 适用场景
IntelliJ IDEA 类图 开发中即时查看
PlantUML 全类型UML 文档编写/版本控制
Eclipse Modeling 类图/序列图 企业级系统建模
Java2UML（命令行） 类图 自动化文档生成
Code2Flow 时序图/流程图 单方法逻辑分析

最佳实践与注意事项

  1. 代码规范：

    保持类和方法命名清晰,工具会直接使用类名生成元素

  2. 过滤无关内容：
    • 通过配置忽略测试包（如 **/test/**）和工具类
  3. 版本兼容：

    PlantUML需Graphviz ≥ 2.46（旧版本可能导致布局错乱）

  4. 大型项目优化：

    分层生成UML：先模块级再类级，避免内存溢出

引用说明：

通过合理选择工具,Java开发者可将代码结构可视化效率提升300%以上，建议从IntelliJ或PlantUML入手，逐步深入建模工具以应对复杂系统设计需求。
