如何高效导出Oracle数据库中特定表的详细结构图及方法解析？

要导出Oracle数据库表结构图，你可以使用多种方法，包括SQL查询、图形界面工具和命令行工具,以下是一些常见的方法：

使用SQL查询

1. 查询表结构

   使用DESC或SELECT语句查询表结构,以下是一个查询表结构的SQL示例：

   DESC your_table_name;

   或者：

   SELECT column_name, data_type, data_length, nullable FROM user_tab_columns WHERE table_name = 'YOUR_TABLE_NAME';

2. 导出SQL脚本

   将查询结果复制到文本编辑器中，保存为.sql文件。

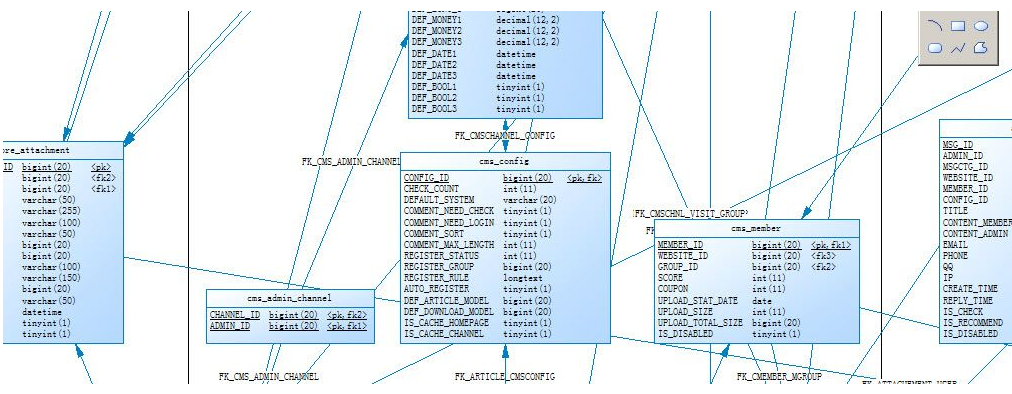

3. 生成ER图

   使用如ER/Studio、Lucidchart等工具，导入.sql文件,生成表结构图。

使用图形界面工具

1. 使用Oracle SQL Developer

   • 打开Oracle SQL Developer。
   • 连接到你的数据库。
   • 在左侧导航栏中选择“数据库”。
   • 找到你的表，右键点击并选择“生成数据模型”。

2. 使用DBVisualizer



   • 打开DBVisualizer。
   • 连接到你的数据库。
   • 在“数据库”窗口中，右键点击表，选择“生成ER图”。

   使用命令行工具

   1. 使用SQLPlus

      • 打开命令行工具。
      • 连接到Oracle数据库。

      • 执行以下命令：

        SELECT * FROM user_tab_columns WHERE table_name = 'YOUR_TABLE_NAME';

      • 将输出结果复制到文本编辑器中，保存为.sql文件。



   2. 使用PL/SQL Developer

      • 打开PL/SQL Developer。
      • 连接到你的数据库。
      • 在“对象浏览器”中,找到你的表。
      • 右键点击表，选择“生成数据模型”。

      表格对比

      方法	工具/命令	优点	缺点
      SQL查询	DESC, SELECT	简单易行，无需额外工具	生成的是文本，需要手动转换为图形
      图形界面工具	Oracle SQL Developer, DBVisualizer	直观易用，可视化效果良好	可能需要付费或安装额外的软件
      命令行工具	SQLPlus, PL/SQL Developer	可以自动化，适合脚本化操作	需要一定的SQL和命令行知识

      FAQs

      Q1：如何将Oracle数据库表结构图导出为PDF格式？

      A1：大多数图形界面工具（如Oracle SQL Developer和DBVisualizer）都支持将生成的ER图导出为PDF格式,在导出时选择PDF格式即可。

      Q2：如何将Oracle数据库表结构图导出为Word文档？

      A2：一些图形界面工具（如DBVisualizer）支持将生成的ER图导出为Word文档，在导出时选择Word文档格式即可，如果没有这样的工具，你可以将ER图导出为图片格式（如PNG）,然后在Word文档中插入图片。
