拆解服务器电源，内部结构如何实现高效供电？

拆解服务器电源是一个需要谨慎操作的过程，涉及高压电和精密电子元件，操作前必须确保断电并充分放电，服务器电源通常采用冗余设计、高效率认证（如80 Plus Platinum/Titanium）和模块化架构，拆解不仅能了解其内部结构，还能学习电源保护机制（如过压、过流、短路保护）和散热设计，以下是详细的拆解步骤、关键部件分析及注意事项。

拆解前准备

1. 安全防护：佩戴绝缘手套、护目镜，使用防静电手环，避免静电损坏元件。
2. 工具准备：螺丝刀（十字、一字）、镊子、万用表（测电容残留电压）、绝缘胶带。
3. 断电与放电：关闭服务器，拔掉电源线，长按电源按钮10秒释放残余电量，用万用表确认大容量电容（通常位于输入端）已无电压。

拆解步骤

外壳拆卸

服务器电源多为金属外壳，接缝处隐藏螺丝，常见固定方式包括：

• 侧板固定：用螺丝刀拆下侧板螺丝（通常46颗），分离外壳时注意内部排线是否连接，部分电源模块与外壳卡扣固定，需轻撬分离。
• 标签覆盖：部分螺丝藏在标签下方，用热风枪或吹风机加热软化标签后揭开。

内部结构观察

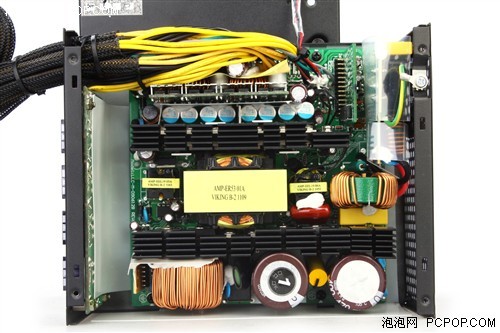

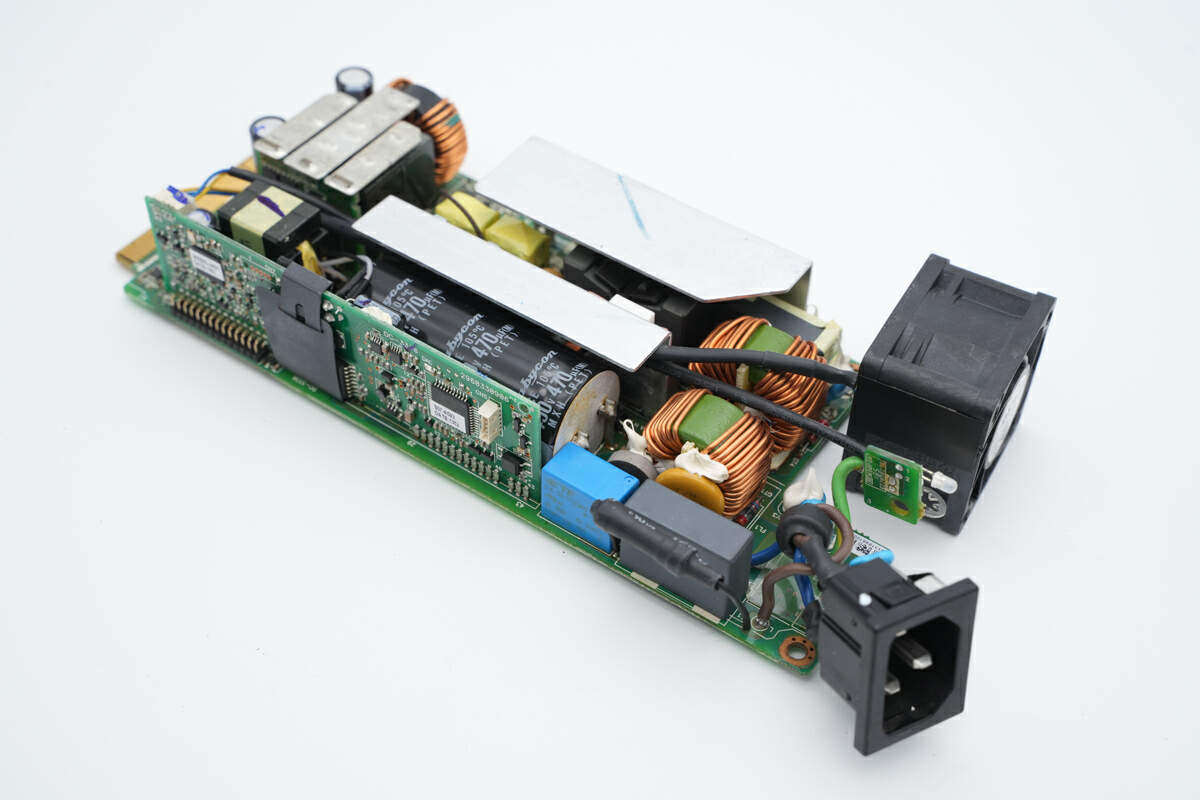

拆开后可见核心组件：输入滤波、PFC电路、主变压器、PWM控制器、输出滤波、散热模块等。

• 输入端：包含保险丝、浪涌吸收电路（如MOV压敏电阻）、EMI滤波电路（共模电感、X/Y电容），用于抑制电网干扰。
• PFC电路：主动式PFC（Boost升压电路）将交流电整流为高压直流（约380V），提升功率因数，常见型号如NCP1654。
• 主变压器：高频变压器（频率50100kHz）实现电压转换，初级绕组接PFC输出，次级绕组通过整流输出低压直流。
• PWM控制器：如UC3845，驱动开关管（MOSFET/IGBT）调节占空比，稳定输出电压。
• 输出滤波：由电感（扼流圈）、电容（低ESR电解电容）组成，平滑直流波形，减少纹波。

核心部件拆解

• 散热系统：服务器电源多采用铝制散热片+风扇（含油轴承或滚珠轴承），风扇通常通过卡扣或螺丝固定，拆卸时记录风扇方向（避免装反影响风道）。
• 电容组：输入端高压电容（耐压值400V以上）体积较大，输出端低压电容（耐压值1650V）数量多，标记容量（如470μF/25V）和耐压值，拆卸时注意电容极性（负极通常标记“”或条纹）。

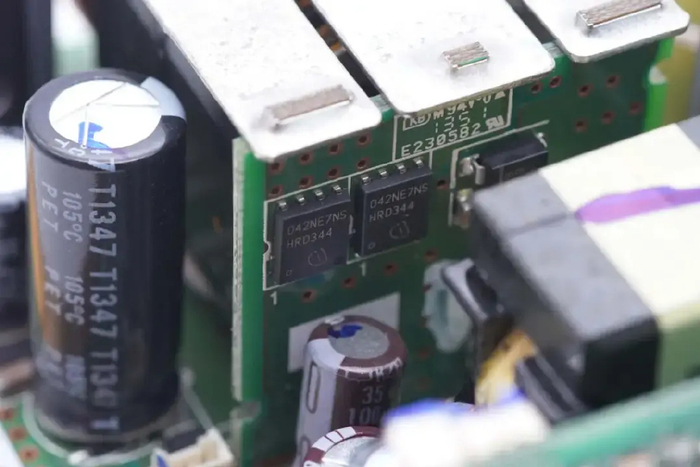

• 开关管与整流桥：开关管（TO247或TO220封装）贴在散热片上，整流桥（GBU系列）用于交流整流，拆卸时需先拆散热片螺丝（注意导热硅脂残留）。

模块化接口处理（如适用）

模块化电源通过插接式接口连接输出线缆，常见有EPS（8Pin CPU）、PCIe（6+2Pin）、SATA等接口，拆解时需拔下所有插头，注意接口防呆设计（如凸点或凹槽）,避免强行拉扯损坏端子。

关键注意事项

1. 高压危险：即使断电，大容量电容可能存储电量，拆卸前务必用电阻（如1kΩ/10W）放电。
2. 元件防静电：MOSFET、PWM芯片等静电敏感元件，需在防静电工作台上操作。
3. 记录安装顺序：拍照或标记元件位置，尤其是散热片、排线顺序，便于还原。
4. 环保处理：报废电源需回收电解电容（含电解液）和PCB板（含重金属），避免环境污染。

相关问答FAQs

Q1：拆解服务器电源时，为什么必须先对电容放电？

A1：服务器电源输入端的高压电容（容量可达220μF/400V）在断电后仍会存储高压电荷，若直接触碰可能导致触电，放电操作需用大功率电阻（1kΩ以上）两端并联电容正负极，保持10秒以上，并用万用表确认电压接近0V，确保安全。

Q2：拆解后发现电容鼓包或漏液，是什么原因？如何处理？

A2：电容鼓包或漏液通常是老化、过压或高温导致的电解液失效，原因包括：电源长期高温运行（风扇损坏或散热片积灰）、电网电压波动超过电容耐压值、电容本身质量问题，处理方法：立即更换同规格电容（注意容量、耐压值、尺寸），并检查散热系统是否正常,避免新电容再次损坏。
