服务器pci槽

服务器作为现代信息技术的核心基础设施,其硬件配置直接决定了性能、扩展能力和稳定性，在服务器众多硬件组件中，PCI槽（Peripheral Component Interconnect，外设组件互连）扮演着至关重要的角色，它是连接服务器CPU、内存、存储、网络设备及加速卡等关键模块的“高速公路”，PCI槽的技术规格、数量、版本以及兼容性，共同构建了服务器的扩展能力和数据处理效率，尤其在云计算、大数据、人工智能等高负载场景下，其重要性愈发凸显。

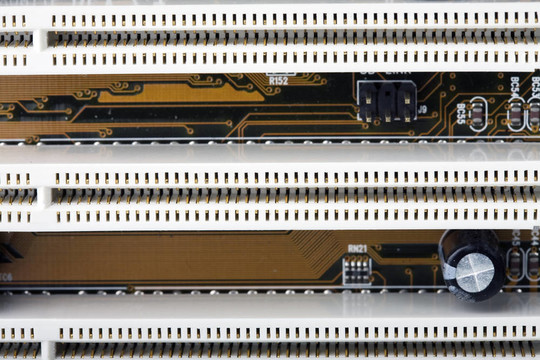

PCI槽的发展历程可追溯至20世纪90年代初,从最初的PCI标准（32位/33MHz，带宽133MB/s）到PCIX（64位/133MHz，带宽1066MB/s），再到目前主流的PCI Express（简称PCIe），带宽实现了跨越式提升，PCIe采用串行、点对点的高带宽传输模式，取代了PCI的并行共享架构，有效解决了带宽瓶颈和信号干扰问题，服务器中常见的PCIe版本包括PCIe 3.0、PCIe 4.0和PCIe 5.0，其单通道（x1）带宽分别为0.98GB/s、1.97GB/s和3.94GB/s，而通过多通道组合（如x8、x16），带宽可成倍增长，PCIe 4.0 x16的理论带宽可达31.5GB/s，PCIe 5.0 x16则高达63GB/s，足以满足高速网卡、GPU加速卡、NVMe SSD等高性能设备的需求。

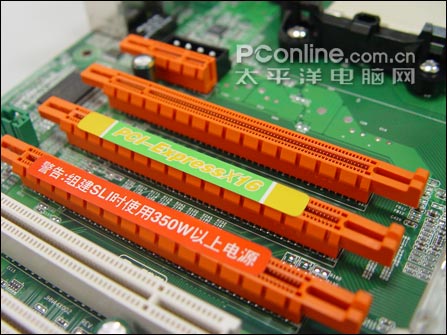

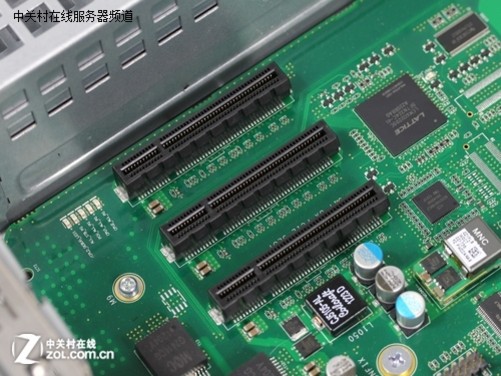

服务器PCI槽的物理形态和电气特性根据应用场景和功耗需求存在多种类型,从通道数量划分，常见的有x1、x4、x8、x16等，其中x16多用于连接高性能GPU或网卡，x4/x8则常用于NVMe SSD或RAID卡，x1则用于较低速的扩展卡（如USB扩展卡、串口卡等），从外形尺寸来看，服务器PCI槽主要分为全长卡（Fullheight）和半高卡（Halfheight），其中全长卡又分为全高（Fullheight）和半长（Halflength），半高卡则更适用于紧凑型服务器或空间受限的场景，PCI槽还分为金手指和插针两种接口类型，金手指插槽直接插入主板，插针式则通过线缆连接到外部设备，常见于刀片服务器或高密度计算节点中，下表对比了服务器中常见PCI槽类型的特点：

在服务器部署中,PCI槽的合理规划与配置直接影响系统整体性能，需根据业务需求选择合适的PCIe版本和通道数，例如AI训练服务器需配置PCIe 4.0/5.0 x16插槽以支持多张GPU并行计算；而存储密集型服务器则优先考虑PCIe 4.0 x4/x8插槽连接NVMe SSD，实现低延迟、高IOPS的数据读写，需注意PCI槽的兼容性，例如PCIe 4.0设备可向下兼容PCIe 3.0插槽，但带宽会减半；部分服务器支持PCIe通道拆分（如x16拆分为两个x8），以灵活适配多张中等带宽设备，PCI槽的供电能力也是关键考量因素，高性能GPU或加速卡通常需要150W甚至300W以上的功耗，需确保服务器电源和插槽能提供足够的电力，必要时需使用外接6pin/8pin供电接口。

散热与稳定性是服务器PCI槽长期运行的保障,在高负载场景下，PCI设备（尤其是GPU）会产生大量热量，若散热不足可能导致性能降频甚至硬件损坏，服务器需配备高效的风道设计，确保PCI槽区域有足够的气流通过；部分高端服务器还针对PCI槽提供独立散热模块或液冷解决方案，PCI槽的金手指接触不良、插槽积灰或氧化也可能导致信号传输异常，需定期进行清洁和维护，在物理安装时，需确保扩展卡完全插入插槽并固定到位，避免因振动或冲击导致接触松动。

随着技术发展,服务器PCI槽也在不断演进，PCIe 6.0（单通道带宽可达4GB/s）和PCIe 7.0已逐步进入商用阶段，将进一步满足AI、高性能计算等场景对带宽的极致需求；CXL（Compute Express Link）技术的兴起，通过PCIe物理层实现CPU、内存、设备间的互联，打破了传统内存墙限制，为异构计算提供了新可能，模块化设计也成为趋势，部分服务器支持热插拔PCI槽，可在不关机的情况下更换或扩展设备，提升运维效率。

相关问答FAQs：

1. 问：PCIe 3.0和PCIe 4.0的插槽可以混用吗？带宽如何计算？

   答：PCIe 4.0设备可以向下兼容PCIe 3.0插槽，但带宽会受限于插槽版本，PCIe 4.0 x16设备插入PCIe 3.0 x16插槽时，实际带宽将降至15.75GB/s（PCIe 3.0 x16的理论带宽），反之则无法发挥PCIe 4.0的高性能，建议尽量使用同版本插槽以避免带宽瓶颈。

2. 问：服务器PCI槽数量不足时，如何扩展？

   答：若服务器原生PCI槽数量不足，可通过以下方式扩展：①使用PCIe扩展器（如Riser卡），将单个PCIe x16插槽拆分为多个x4/x8插槽；②采用外接PCIe扩展机箱，通过PCIe线缆连接服务器，实现更多插槽扩展；③选择支持多路CPU的服务器平台，通过CPU间提供的额外PCIe通道增加插槽数量，但需注意，扩展方式可能增加延迟或影响带宽，需根据实际需求选择。
