PDM网络图如何快速绘制关键路径？

pdm网络图，即前导关系图法（Precedence Diagram Method），是一种广泛应用于项目管理中的网络计划技术，它通过节点表示活动，用箭线表示活动之间的逻辑关系，能够清晰地展示项目中各项任务的先后顺序、依赖关系以及关键路径，从而帮助项目管理者更有效地进行进度控制、资源分配和风险识别，与传统的双代号网络图（aon）相比，pdm网络图在逻辑关系的表达上更为灵活和直观,能够更准确地反映实际项目中的复杂依赖情况。

pdm网络图的核心在于其四种基本的活动逻辑关系，这四种关系构成了项目进度规划的基础，第一种是完成开始关系（finish to start，fs），这是最常见的一种依赖关系，表示前序活动必须完成后，后续活动才能开始，在建筑工程中，基础施工完成后才能进行主体结构施工，基础施工是前序活动，主体结构施工是后续活动，两者之间就是fs关系，第二种是开始开始关系（start to start，ss），表示前序活动开始后，后续活动才能开始，但两者可以同时进行，在软件开发项目中，需求分析开始后，设计工作才能开始，但需求分析和设计可以有一定程度的时间重叠，第三种是完成完成关系（finish to finish，ff），表示前序活动完成后，后续活动才能完成，在产品制造中，零部件生产全部完成后，总装工作才能完成，零部件生产和总装之间就是ff关系，第四种是开始完成关系（start to finish，sf），表示前序活动开始后，后续活动才能完成，这种关系在实际项目中较为少见，通常用于某些特殊的约束场景，值班人员只有在接班人员开始值班后,才能完成自己的值班任务。

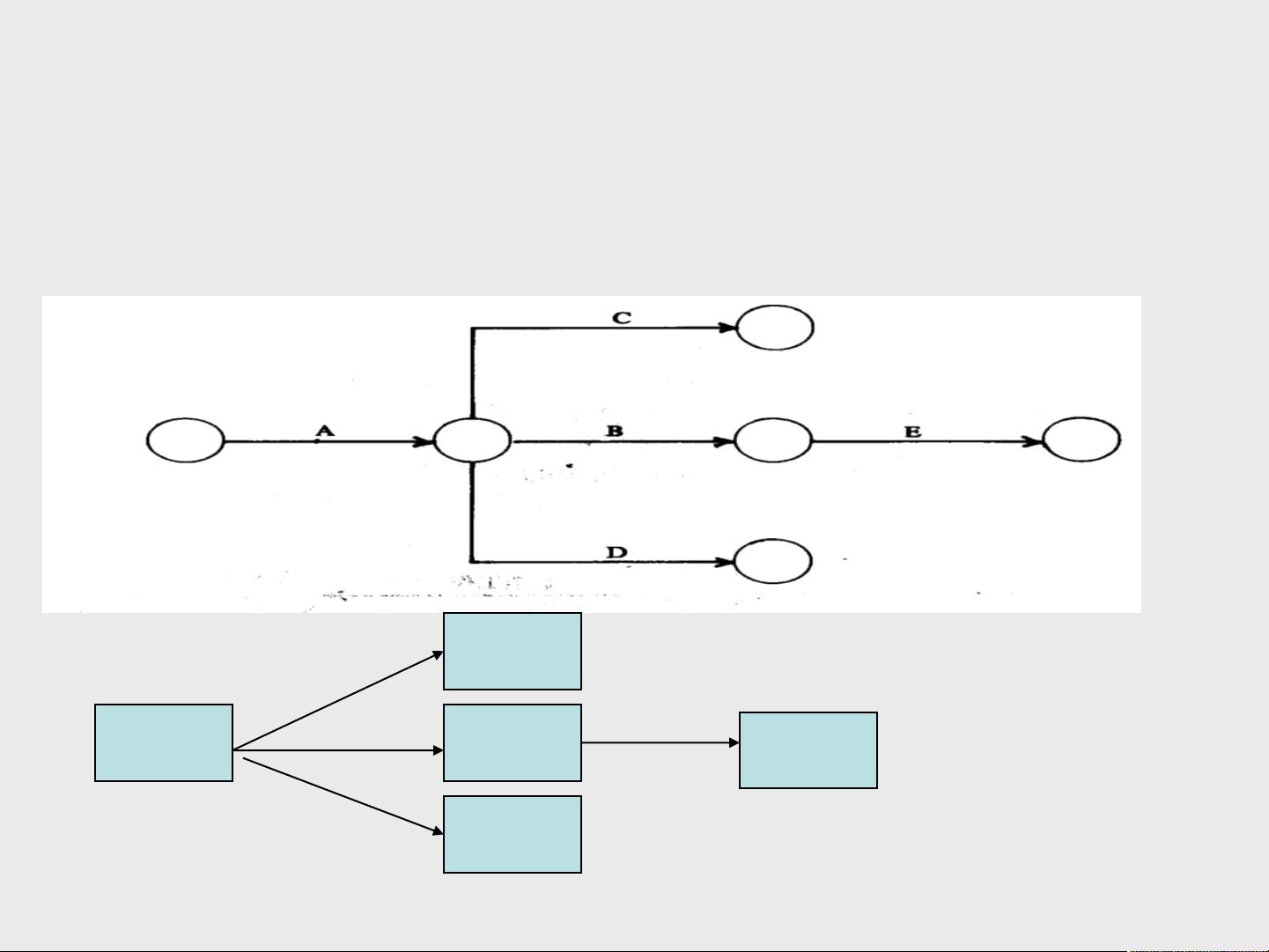

绘制pdm网络图需要遵循一定的步骤和方法，需要明确项目的所有活动，并对活动进行分解和编码，确保每个活动都有明确的定义和唯一的标识，需要确定各项活动之间的逻辑依赖关系，即确定哪些活动是前序活动，哪些是后续活动，以及它们之间属于哪种依赖关系类型，这一步骤是绘制pdm网络图的关键，需要与项目团队成员充分沟通，确保依赖关系的准确性和合理性，根据活动及其依赖关系，绘制网络图节点和箭线，在pdm网络图中，节点通常用矩形或圆形表示，内含活动名称、活动编号、工期等信息；箭线则仅表示逻辑关系，不消耗时间或资源，这与传统的双代号网络图有显著区别，需要对网络图进行时间参数计算，包括活动的最早开始时间（es）、最早完成时间（ef）、最晚开始时间（ls）、最晚完成时间（lf）、总时差（tf）和自由时差（ff），这些时间参数的计算是确定项目总工期和关键路径的基础，根据计算结果，识别出项目的关键路径，即总时差为零的活动序列,关键路径上的任何延误都将直接影响项目的总工期。

为了更清晰地说明pdm网络图的绘制和时间参数计算，我们可以通过一个简单的项目示例来展示，假设一个项目包含a、b、c、d四项活动，各活动的工期及依赖关系如下：活动a工期为3天，无前序活动；活动b工期为4天，其前序活动为a（fs关系）；活动c工期为2天，其前序活动为a（ss关系）；活动d工期为5天，其前序活动为b和c（b为fs关系，c为ff关系），根据这些信息，我们可以绘制出pdm网络图,并进行时间参数计算。

活动a：es=0，ef=es+工期=0+3=3；ls=ef工期=33=0，lf=ls+工期=0+3=3；tf=lses=00=0，ff=min（后续活动es）ef=min（b的es=3，c的es=0）3=0（注：此处c的ss关系意味着c的es≥a的es，即c的es≥0，但a的ef=3，b的es=3，c的ef=es+2，由于c的ff关系要求d的lf=c的lf，d的lf=efd工期d=（esd+5），而esd=max（b的ef，c的ef），因此需要更精确的推算，此处为简化说明，重点在于逻辑关系）。

活动b：前序a（fs），所以b的es=a的ef=3，ef=3+4=7；假设项目总工期由关键路径决定，假设总工期为12天（此处为假设，实际需根据所有活动推算），则d的lf=12，d的前序b为fs，所以b的lf=d的ls=d的lf工期d=125=7，因此b的ls=lf工期=74=3；tf=lses=33=0。

活动c：前序a（ss），所以c的es=a的es=0，ef=0+2=2；前序a对c无ff约束，但c对d有ff关系，d的lf=12，d的前序c为ff，所以c的lf=d的lf=12，因此c的ls=lf工期=122=10；tf=lses=100=10。

活动d：前序b（fs）和c（ff），d的es=max（b的ef，c的ef）=max（7，2）=7，ef=7+5=12；lf=ef=12（假设为项目结束），ls=lf工期=125=7；tf=lses=77=0。

通过上述计算，我们可以得出活动的总时差，其中活动a、b、d的总时差为0，因此关键路径为a→b→d，项目总工期为12天，活动c有10天的总时差，表明其具有一定的灵活性,可以在不影响项目总工期的情况下适当调整开始或完成时间。

pdm网络图在项目管理中具有诸多优势，它能够直观地展示活动之间的复杂逻辑关系，特别是ss、ff、sf等非fs关系，能够更真实地反映项目实际执行过程中的并行和交叉情况，pdm网络图的时间参数计算相对简单，尤其是在使用项目管理软件时，可以快速得出关键路径和各项时差，为进度控制提供数据支持，pdm网络图便于进行资源优化和成本控制，通过分析关键路径和非关键活动的时差，可以合理调配资源，将有限的资源优先投入到关键活动中，或者在非关键活动上利用时差进行资源平衡，从而降低项目成本，pdm网络图还有助于识别项目风险，关键路径上的活动是风险控制的重点，一旦这些活动出现延误，必须及时采取措施加以纠正,以确保项目按期完成。

pdm网络图的绘制和应用也存在一些挑战，对于大型复杂项目，活动数量众多，依赖关系复杂，绘制和更新网络图的工作量较大，需要借助专业的项目管理软件来完成，pdm网络图的准确性依赖于活动定义和依赖关系的准确性，如果活动分解不细致或依赖关系判断错误，将导致网络图失真，进而影响项目计划的科学性和可执行性，在绘制pdm网络图之前，必须进行充分的项目调研和团队沟通,确保活动清单和依赖关系的准确性。

在实际应用中，pdm网络图通常与项目管理软件（如microsoft project、primavera p6等）结合使用，以提高绘制效率和分析精度，这些软件能够自动完成时间参数计算、关键路径识别、资源分配和进度跟踪等功能，大大简化了项目管理工作，pdm网络图也是项目沟通的重要工具，通过向项目团队、客户和利益相关者展示网络图，可以让他们清晰地了解项目计划、进度安排和关键节点,增强各方对项目的理解和认同。

pdm网络图是一种功能强大且灵活的项目管理工具，它通过图形化的方式展示项目活动的逻辑关系和时间安排，为项目进度控制、资源优化和风险管理提供了有力的支持，掌握pdm网络图的绘制方法和应用技巧，对于提高项目管理水平和确保项目成功具有重要意义，无论是建筑工程、软件开发还是新产品研发等不同领域，pdm网络图都能发挥其独特的优势，帮助项目管理者更好地规划和控制项目过程,实现项目目标。

相关问答FAQs：

1. 问：pdm网络图中的四种逻辑关系（fs、ss、ff、sf）在实际项目中如何选择使用？

   答：选择哪种逻辑关系取决于活动之间的实际依赖需求，fs（完成开始）是最常用的，适用于前一活动必须完全完成后才能开始后一活动的情况，如“砌墙完成后才能进行装修”，ss（开始开始）适用于活动可以部分重叠的情况，如“需求分析开始后，设计工作即可同步启动”，ff（完成完成）适用于后一活动必须在某一前序活动完成后才能完成，如“所有零部件生产完成后，总装才能完工”，sf（开始完成）较少见，通常用于特定约束，如“夜班人员必须在白班人员到岗（开始）后才能结束（完成）自己的工作”，选择时需结合项目实际流程,确保逻辑关系准确反映工作顺序。

2. 问：如何通过pdm网络图识别项目的关键路径，以及关键路径对项目管理有何重要性？

   答：关键路径是pdm网络图中总时差（tf）为零的活动序列，即没有任何时间浮动空间的活动链，识别方法是通过计算各项活动的最早开始时间（es）、最早完成时间（ef）、最晚开始时间（ls）、最晚完成时间（lf），得出总时差（tf=lses或lfef），将tf为零的活动连接起来即为关键路径，关键路径的重要性在于：它决定了项目的总工期，关键路径上任何活动的延误都会直接导致项目整体延期；关键路径上的活动是资源投入和风险监控的重点，项目管理者需优先保障其资源供应，并密切关注其进展，及时采取措施解决可能出现的问题,以确保项目按计划完成。
