灌流式锅炉结构计算怎么做?锅炉结构计算规范

灌流式锅炉(通常指直流锅炉或强制循环锅炉中的特定流动形式,此处主要侧重于自然循环或强制循环中依靠密度差或泵压实现工质连续流动的管束结构计算核心逻辑)的结构计算是一个涉及热力学、流体力学和材料力学的复杂系统工程,其核心在于确保在高压高温工况下,水冷壁及受热面管束既能有效吸收炉膛辐射热,又能维持稳定的水动力特性,防止传热恶化、管壁超温或流动不稳定。

工质流动稳定性与水动力特性计算

在灌流式锅炉中,工质(水或汽水混合物)在上升管内的流动必须保持稳定,避免发生多值性、脉动或停滞,计算的首要任务是确定循环回路的阻力特性与位压头之间的平衡关系。

对于自然循环锅炉,驱动压头取决于下降管中水与上升管中汽水混合物的密度差,计算时需建立回路方程:

$$ Delta P{driving} = Delta P{friction} + Delta P{acceleration} + Delta P{local} $$

$Delta P{driving}$ 为有效循环压头,$Delta P{friction}$ 为摩擦阻力,$Delta P{acceleration}$ 为加速压降,$Delta P{local}$ 为局部阻力。

计算参数 说明 常用公式/方法
摩擦阻力系数 反映管壁粗糙度及雷诺数影响 Colebrook-White 公式或 Churchill 公式
两相流密度 决定驱动压头的关键变量 均相模型或分离流模型(如 Lockhart-Martinelli 参数)
含汽率分布 沿管长变化的蒸汽质量分数 基于热负荷分布的积分计算
临界热负荷 防止膜态沸腾的安全边界 基于实验关联式(如 Groeneveld 图表)

在计算过程中,必须校核每个并联管屏的水动力曲线,若曲线出现负斜率区域,则存在流动不稳定的风险,设计时需通过增加节流圈、提高工作压力或优化管径来消除多值性,确保在低负荷工况下各并联管组流量分配均匀。

管壁温度与传热计算

管壁温度直接决定了材料的安全裕度,在灌流式结构中,热量从烟气侧通过管壁传导至工质侧,计算需遵循热阻串联原理。

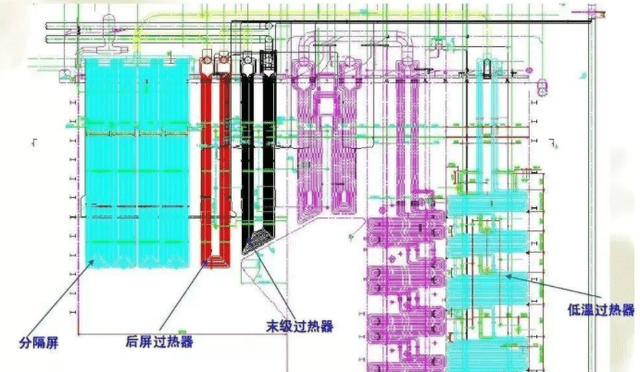

灌流式锅炉结构计算怎么做?锅炉结构计算规范 第1张

计算步骤通常如下:

  1. 烟气侧换热系数计算:基于炉膛温度场分布,计算辐射换热和对流换热系数。
  2. 管壁导热计算:根据管材导热系数和壁厚,计算管壁内外表面的温差。
  3. 工质侧换热系数计算:这是最复杂的部分,需根据流动状态(单相水、核态沸腾、过渡沸腾或膜态沸腾)选择相应的关联式。

$$ q = h{gas}(T{gas} T{w,out}) = frac{T{w,out} T{w,in}}{frac{delta}{lambda}} = h{fluid}(T{w,in} T{fluid}) $$

$q$ 为热通量,$h$ 为换热系数,$T$ 为温度,$delta$ 为壁厚,$lambda$ 为导热系数。

特别需要注意的是,在高热负荷区域,必须确保管壁温度低于临界热负荷对应的壁温,以防止发生偏离核态沸腾(DNB)或干涸(Dryout),对于超临界压力锅炉,由于不存在相变潜热,工质比热容在拟临界点附近急剧变化,需采用专门的两相区传热模型进行精细化网格计算,以捕捉比热容峰值带来的壁温波动。

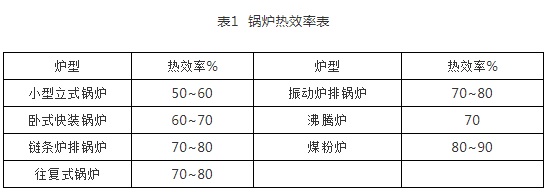

灌流式锅炉结构计算怎么做?锅炉结构计算规范 第2张

结构强度与热应力分析

锅炉管束在高压和高温交变载荷下工作,必须进行严格的强度校核,依据《锅炉安全技术规程》或 ASME BPVC 标准,主要计算以下内容:

  1. 薄膜应力计算

    $$ sigma = frac{P(D_o D_i)}{2S} leq [sigma] $$

    $P$ 为设计压力,$D_o$ 和 $D_i$ 分别为外径和内径,$S$ 为壁厚,$[sigma]$ 为许用应力。

  2. 热应力评估

    由于沿管长和周向存在温度梯度,会产生热应力,特别是在启停炉过程中,温差引起的热应力可能导致疲劳裂纹,需进行瞬态热-结构耦合分析,计算最大主应力和等效应力,确保其不超过材料的屈服强度或疲劳极限。

  3. 支撑与固定件设计

    计算管夹、吊架等支撑结构在热膨胀位移下的受力情况,防止因约束过强导致管壁附加弯曲应力过大。

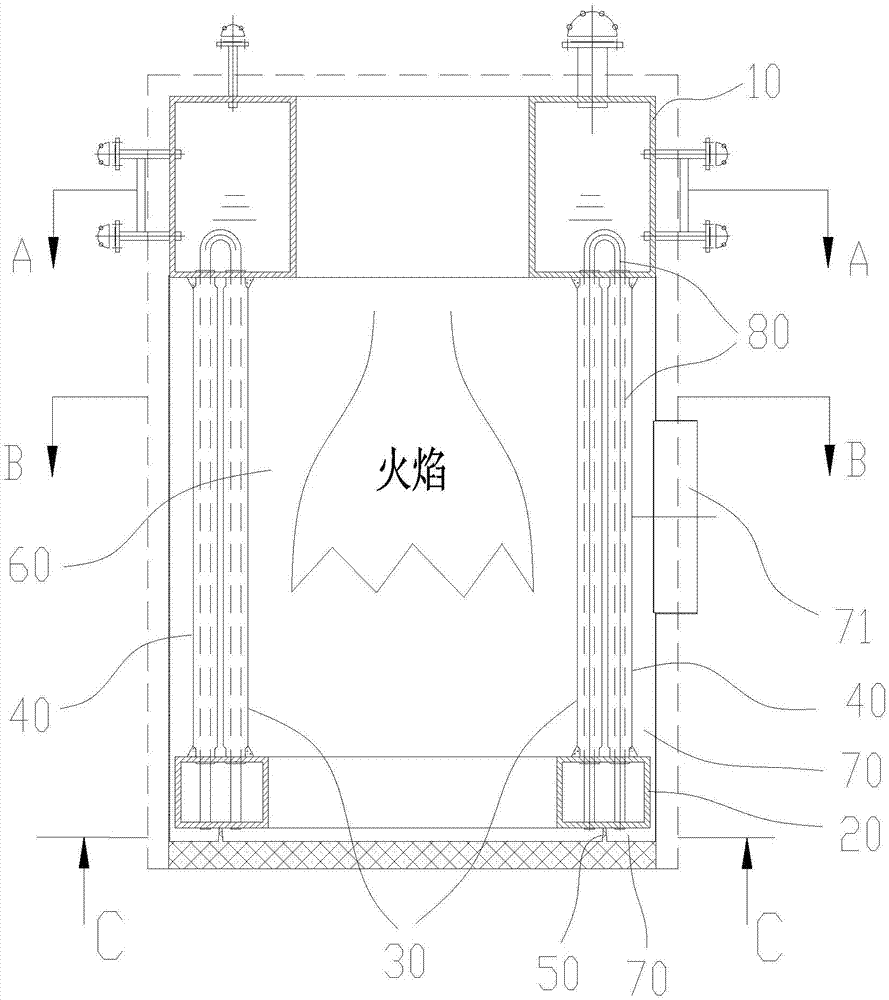

    灌流式锅炉结构计算怎么做?锅炉结构计算规范 第3张

  4. 材料选择与寿命评估

    基于计算得到的最高金属温度和腐蚀环境,选择合适的合金材料,超超临界机组的高温过热器常采用 T91、P92 或镍基合金,需进行蠕变寿命评估,通常采用 Larson-Miller 参数法:

    $$ LMP = T(C + log t_r) $$

    $T$ 为绝对温度,$t_r$ 为破裂时间,$C$ 为材料常数,确保在锅炉设计寿命(如 30 万小时)内,累积蠕变损伤不超过允许值。

    相关问题与解答

    在灌流式锅炉设计中,如何判断并联水冷壁管组是否存在流动不稳定风险?

    解答:

    判断流动不稳定风险主要依据水动力特性曲线的形态,在计算各并联管组的压降-流量关系时,如果曲线出现“S”形或多值性(即在同一压降下对应多个流量值),则表明存在流动不稳定风险,具体判断步骤包括:

    1. 建立回路压降方程,包括摩擦阻力、加速压降和重位压降。
    2. 绘制不同热负荷下管组的 $Delta P G$(压降-质量流速)曲线。
    3. 检查曲线斜率,若存在负斜率区域,说明在该工况下流量可能自发脉动或分配不均。
    4. 解决方案通常包括:在入口加装节流圈以增加阻力、提高锅炉工作压力、优化管径或采用内螺纹管以增强传热和稳定性。

    对于超临界压力锅炉,为何其传热计算比亚临界锅炉更为复杂?

    解答:

    超临界压力锅炉的传热计算更为复杂,主要原因在于工质在拟临界温度附近物理性质的剧烈变化:

    1. 比热容峰值:在拟临界点附近,工质的定压比热容 $C_p$ 会出现极大值,导致工质温度变化缓慢,而管壁温度可能因吸热不均出现大幅波动,极易发生传热恶化。
    2. 密度与粘度突变:工质密度和粘度在拟临界区发生数量级的变化,导致流动阻力和换热系数计算模型失效,传统的两相流关联式不再适用。
    3. 无明确相界面:超临界流体没有明确的气液相界面,传统的核态沸腾和膜态沸腾界限模糊,需采用基于单流体模型或修正的两相类比模型进行计算。
    4. 热偏差敏感:由于比热容随温度变化,即使微小的热负荷偏差也会导致工质焓增差异巨大,进而引起管间流量分配不均,形成恶性循环,因此必须进行精细的三维热力-水力耦合计算。
