PLC如何读取数据？从基础到进阶，常见问题与解决方法全解析

PLC作为工业自动化系统的“神经中枢”，其内部数据的读取是实现设备监控、过程控制、数据分析等核心环节的基础，准确、高效地读取PLC数据，不仅能提升生产效率，还能为工业4.0的智能转型提供数据支撑，本文将系统阐述PLC数据读取的核心方法、实践案例及关键注意事项，并结合西西云的工业互联网平台经验，为工业自动化领域的工程师和技术人员提供专业指导。

PLC数据读取的基础概念与目的

PLC（可编程逻辑控制器）是工业控制的核心设备，内部数据包括输入（I/O）、内部寄存器、数据块等，这些数据涵盖传感器信号（如开关量、模拟量）、执行器控制信号、计数器/定时器状态及工艺参数等，读取PLC数据的目的主要有：

1. 实时监控：通过上位机或云平台实时显示设备状态，便于操作员及时发现异常（如传感器故障、设备过载）。
2. 过程控制：根据读取数据调整控制逻辑，实现闭环控制（如温度、流量调节）。
3. 数据分析：将历史数据上传至大数据平台，分析生产效率、设备故障率等，为优化提供依据。
4. 远程运维：技术人员通过云平台远程读取设备数据，进行故障诊断和参数调整，减少现场维护成本。

常用PLC数据读取方法与工具

PLC数据读取分为本地读取（梯形图/指令编程）和远程读取（通信协议/网络）两大类。

本地读取方法

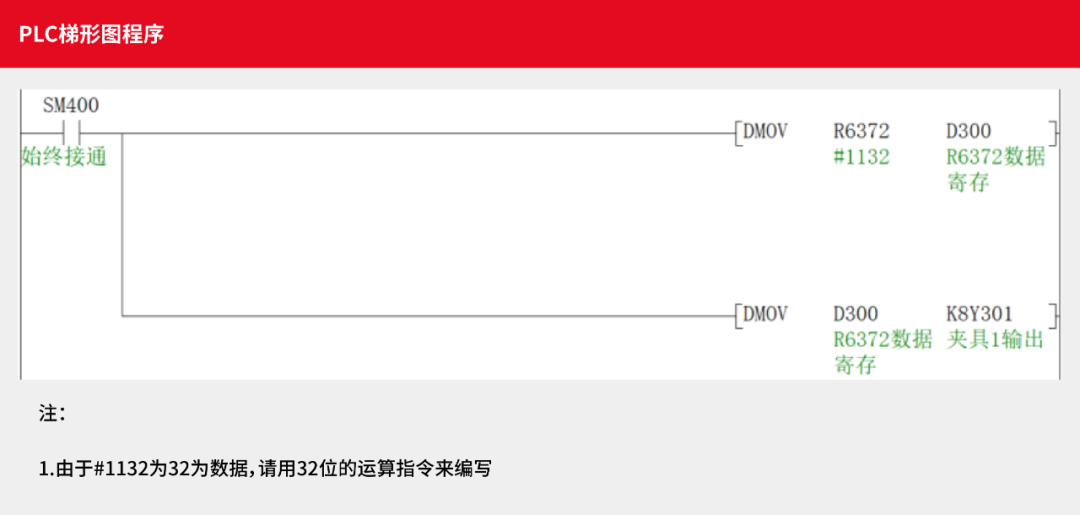

• 梯形图编程：在PLC程序中通过触点（如I0.0、Q0.0）或指令（如MOV、ADD）直接读取和操作数据，适用于控制逻辑内部的数据交换（如输入信号传递给输出模块）。
• 指令集编程：使用PLC厂商专用指令（如西门子的READ/WRITE指令，三菱的MOV指令）读取寄存器或数据块数据，通过MOV指令将输入继电器I0.0~I0.7的值传送到输出继电器Q0.0~Q0.7，实现开关量控制。

远程读取方法

• 通信协议：通过工业网络（以太网、串口）使用标准协议（如Modbus、Profibus）与PLC通信，适用于远程监控和数据采集。
• 软件工具：使用SCADA系统（如WinCC、iFix）、HMI软件或工业云平台（如西西云）连接PLC，读取实时数据并可视化。
• 硬件接口：通过PLC的以太网端口（如Modbus TCP）或串口（如Modbus RTU）连接计算机或网络设备，实现数据传输。

西西云云平台下的PLC数据读取实践案例

案例背景

某汽车零部件制造企业,生产线由西门子S7-300系列PLC控制，涉及多台加工设备（冲压机、装配线），传统监控方式为现场操作员通过HMI屏幕查看设备状态，存在数据无法远程访问、异常报警响应慢、生产数据无法分析等问题，企业希望通过工业互联网平台实现设备数据远程监控、生产效率优化。

解决方案

1. 设备接入：部署西西云边缘设备接入服务，将S7-300 PLC通过以太网连接至西西云边缘节点（工业网关），配置Modbus TCP协议。
2. 数据采集：在西西云平台配置数据采集规则，读取PLC的I/O状态（如输入点I0.0~I0.31表示传感器状态，输出点Q0.0~Q0.15表示执行器状态）、内部寄存器（如VW100表示计数器当前值，VD200表示温度设定值）。
3. 数据处理与可视化：将采集的数据上传至云端，通过西西云的数据处理模块清洗、转换，生成实时监控画面（设备状态图、参数趋势图），并设置异常报警规则（如传感器状态异常时，通过短信/邮件通知运维人员）。
4. 数据分析：将历史数据存储至数据库，通过机器学习算法分析生产效率、设备故障率，为生产优化提供依据（如调整设备运行参数，减少故障停机时间）。

实施效果

• 实现设备状态实时远程监控,操作员无需现场查看，异常响应时间缩短至分钟级。
• 生产数据可追溯,某装配线效率提升15%，设备故障率降低20%。
• 减少现场维护成本,运维人员通过云平台远程诊断故障，平均故障处理时间缩短40%。

PLC数据读取中的关键技术与挑战

通信协议选择与配置

不同PLC品牌支持不同通信协议,选择需考虑现场网络环境、设备数量、通信距离等因素，常见协议对比（见表1）：

工业现场有以太网时,优先选Modbus TCP；有串口设备时，选Modbus RTU。

数据解析与转换

PLC内部数据以二进制、十六进制或浮点数存储，需通过软件工具转换（如西门子S7-300的模拟量输入需除以271转换为实际值），错误解析会导致监控画面显示错误数据，影响决策。

网络稳定性与安全性

• 网络延迟：优化网络配置（减少数据包大小、提高传输频率），或部署边缘计算节点减少延迟。
• 数据安全：采用加密技术（TLS/SSL）、认证机制（用户名/密码、数字证书）保护数据传输，防止泄露或改动，西西云平台支持数据加密传输，确保安全。

小编总结与未来趋势

PLC数据读取是工业自动化系统的核心环节,未来趋势包括：

1. 边缘计算：将数据处理下沉至边缘设备，减少云端延迟。
2. 5G技术：利用5G高速、低延迟特性，实现远距离多设备数据读取。
3. 人工智能：通过机器学习分析数据，预测故障、优化流程。
4. 开放标准：推动设备间数据互操作性，降低集成成本。

问答FAQs

1. 如何选择适合的PLC数据读取协议？

   选择需考虑：

   • PLC品牌：查阅厂商手册确定支持的协议（如西门子S7系列用Modbus TCP，三菱FX系列用Modbus RTU）。
   • 网络环境：以太网选Modbus TCP/EtherNet/IP，串口选Modbus RTU。
   • 设备数量：多设备连接选支持多设备的协议（如Modbus TCP支持最多247个设备）。
   • 实时性需求：高速控制选Profibus/EtherNet/IP，一般监控选Modbus。

2. 如何保证PLC数据读取的实时性？

   优化方法：

   • 通信参数：减少数据包大小，提高传输频率（如将读取周期从1秒缩短至0.5秒）。
   • 边缘计算：将数据处理任务下沉至边缘设备，减少传输延迟。
   • 高速网络：采用千兆以太网或5G网络。
   • 匹配扫描周期：确保读取周期小于PLC扫描周期（如扫描周期100ms时，读取周期≤100ms）。
