java activit怎么画图

admin
后端开发
2025-07-24
9

使用Activiti流程引擎，通过BPMN 2.0标准定义流程图，部署后自动生成可视化图形，可结合Eclipse插件或在线工具直接绘制并

Java Activiti绘制流程图详解

环境准备与基础概念

依赖引入

使用Maven管理项目时，需在pom.xml中添加Activiti依赖：

<dependency> <groupId>org.activiti</groupId> <artifactId>activiti-engine</artifactId> <version>7.1.0</version> </dependency> <dependency> <groupId>org.activiti</groupId> <artifactId>activiti-bpmn-model</artifactId> <version>7.1.0</version> </dependency>

核心组件

| 组件名称 | 作用 |

|———|——|

| ProcessEngine | 流程引擎核心接口 |

| RepositoryService | 流程定义管理 |

| RuntimeService | 流程实例管理 |

| TaskService | 任务管理 |

| BpmnModelInstance | BPMN模型解析 |

流程图设计方式

可视化设计工具

| 工具类型 | 代表工具 | 特点 |

|———|———|——|

| 浏览器端模型器 | Activiti Modeler | 开源在线设计，支持BPMN 2.0 |

| 专业建模工具 | Camunda Modeler | 可视化拖拽，支持多人协作 |

| 代码驱动 | 程序化定义 | 通过Java API或XML手动构建 |

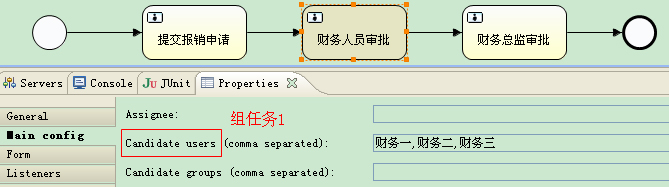

java activit怎么画图第1张

BPMN规范要素

!BPMN元素图示

Start Event → User Task → Exclusive Gateway → End Event

实战：创建请假审批流程

XML定义示例

Java代码部署

%ignore_pre_

复杂场景处理

多实例节点配置

服务任务集成

java activit怎么画图第2张

流程验证与调试

单元测试

@Test public void testProcessExecution() { ProcessInstance instance = runtimeService.startProcessInstanceByKey("leaveProcess"); assertEquals("提交申请", taskService.createTaskQuery().processInstanceId(instance.getId()).singleResult().getName()); }

日志追踪

启用数据库表ACT_HI_ACTINST记录，通过：

SELECT FROM ACT_HI_ACTINST WHERE PROC_INSTANCE_ID_ = 'xxx' ORDER BY ACT_ID_;
