如何绘制PLSQL数据库关系图？从基础到进阶的关键技巧全解析？

PL/SQL数据库关系图：设计、应用与优化实践

引言：PL/SQL数据库关系图的核心价值

PL/SQL是Oracle数据库的核心编程语言，用于实现复杂业务逻辑、事务处理与数据操作，而数据库关系图（Database Relationship Diagram, DRD） 是数据库设计的可视化核心，通过图形化方式展示数据实体（表）、属性（列）及实体间的关系（外键、约束），是PL/SQL开发的基础，其重要性体现在：

1. 规范设计：通过关系图明确数据结构，避免冗余与冲突，确保数据库逻辑一致性；
2. 提升效率：清晰的关系模型便于编写高效查询与事务代码，减少开发错误；
3. 团队协作：可视化图表支持团队沟通，加速需求分析与设计迭代。

PL/SQL数据库关系图的基础理论

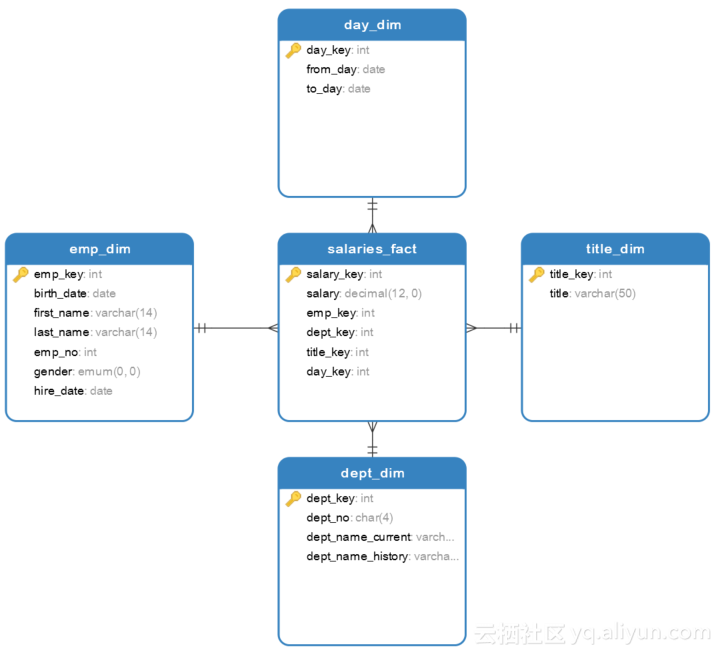

数据库关系图基于实体-关系（ER）模型，核心元素包括：

• 实体：对应数据库表（如users、orders），具有唯一标识（主键）；
• 属性：表的列（如user_id、name、email）；
• 关系：实体间的关联（通过外键实现，如orders表中的user_id指向users表的主键）。

三种常见关系类型及PL/SQL实现方式如下表所示：

PL/SQL数据库关系图的绘制与设计流程

绘制关系图需遵循“需求分析→实体识别→关系定义→规范设计” 四步法，以下是具体步骤：

1. 需求分析：明确业务需求（如电商系统需管理用户、订单、商品数据）；
2. 实体识别：提取核心业务对象（如users、products、orders）；
3. 关系定义：分析实体间关联（如用户可下多个订单，订单包含多个商品）；
4. 规范设计：优化关系模型（如多对多关系拆分为中间表）。

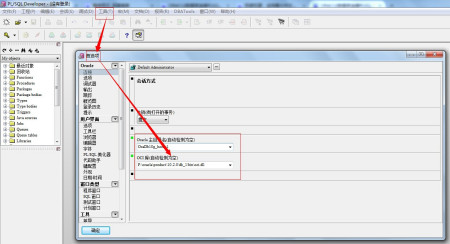

工具应用案例：

西西云（KuFanyun）数据库建模工具专为Oracle设计，支持拖拽式建模与PL/SQL代码自动生成，某电商企业使用该工具后，关系图设计时间缩短50%，代码生成准确率100%，通过拖拽users、orders表并设置外键约束，工具自动生成以下PL/SQL代码：

CREATE TABLE users ( user_id NUMBER PRIMARY KEY, name VARCHAR2(50) NOT NULL, email VARCHAR2(100) UNIQUE ); CREATE TABLE orders ( order_id NUMBER PRIMARY KEY, user_id NUMBER NOT NULL, order_date DATE NOT NULL, FOREIGN KEY (user_id) REFERENCES users(user_id) );

关系图在PL/SQL开发中的应用场景

关系图不仅用于设计阶段,更贯穿开发全流程，以下是典型应用：

数据建模与数据库设计

以电商系统为例,用户与订单的一对多关系通过关系图清晰展示：

• users表（主表）含user_id（主键）、name等字段；
• orders表（从表）含order_id（主键）、user_id（外键）、order_date等字段。

  PL/SQL中通过外键约束实现关系，确保“一个用户对应多个订单”的逻辑： ALTER TABLE orders ADD CONSTRAINT fk_user_order FOREIGN KEY (user_id) REFERENCES users(user_id);

查询优化与事务处理

复杂关系图可指导查询优化,查询“用户A的所有订单及商品信息”时，通过关系图可知orders表与order_items表（订单-商品关联表）的多对多关系，PL/SQL中通过嵌套查询实现：

SELECT u.name, o.order_date, p.product_name, oi.quantity FROM users u JOIN orders o ON u.user_id = o.user_id JOIN order_items oi ON o.order_id = oi.order_id JOIN products p ON oi.product_id = p.product_id WHERE u.name = '张三';

复杂关系处理（多级关联）

金融系统中,账户-交易-支付的多级关系通过关系图简化为层次结构，西西云案例：某支付公司使用其建模工具将三层关系拆解为“账户表→交易表→支付表”的层级模型，PL/SQL中通过存储过程批量处理交易，提升效率20%，具体实现：

CREATE OR REPLACE PROCEDURE process_batch_transactions(p_transaction_ids IN VARCHAR2) AS BEGIN FOR rec IN (SELECT * FROM transactions WHERE id IN (p_transaction_ids)) LOOP INSERT INTO payment_records (transaction_id, payment_status, payment_time) VALUES (rec.id, 'completed', SYSDATE); END LOOP; END;

实践中的常见问题与解决方案

1. 数据一致性维护：

   多对多关系（如订单-商品）易引发数据冲突，通过外键约束+触发器解决，删除订单时禁止删除关联商品：



2. 性能优化策略：

   • 索引设计：针对频繁查询字段建索引（如订单表order_date）： CREATE INDEX idx_order_date ON orders(order_date);
   • 分区表：大数据量表按时间分区（如订单表按年分区）： CREATE TABLE orders ( order_id NUMBER PRIMARY KEY, order_date DATE NOT NULL, ... ) PARTITION BY RANGE (order_date) ( PARTITION p2023 VALUES LESS THAN (TO_DATE('2024-01-01', 'YYYY-MM-DD')), PARTITION p2024 VALUES LESS THAN (TO_DATE('2025-01-01', 'YYYY-MM-DD')) );

   深度问答（FAQs）

   1. 如何选择适合的数据库关系图工具？

      选择工具需考虑：

      • 功能匹配：支持Oracle数据库，具备PL/SQL代码生成、版本控制、团队协作能力；
      • 易用性：拖拽式设计、可视化图表，降低学习成本；
      • 兼容性：与现有开发流程（如Jira、Git）集成。

        推荐：西西云数据库建模工具，专为Oracle设计，支持拖拽式建模与自动生成PL/SQL代码，适合团队协作。

   2. 处理PL/SQL中复杂多对多关系时，如何避免数据冗余？

      多对多关系需通过中间表（关联表）拆解为两个一对多关系，订单-商品关系通过order_items表实现：

      • orders表（主表）：order_id（主键）
      • order_items表（中间表）：order_id（外键）、product_id（外键）、quantity（数量）
      • products表（主表）：product_id（主键）

        PL/SQL中通过存储过程批量操作中间表，避免直接修改多表数据，确保数据一致性。 CREATE OR REPLACE PROCEDURE add_order_items(p_order_id IN NUMBER, p_product_ids IN VARCHAR2) AS BEGIN FOR i IN 1..REGEXP_COUNT(p_product_ids, ',', -1) LOOP INSERT INTO order_items (order_id, product_id, quantity) VALUES (p_order_id, REGEXP_SUBSTR(p_product_ids, '[^,]+', i), 1); END LOOP; END;

   国内权威文献来源

   1. 王珊、萨师煊.《数据库系统概论》（第5版）. 高等教育出版社, 2017.（ER模型基础理论）
   2. 谭浩强.《Oracle PL/SQL程序设计指南》. 清华大学出版社, 2018.（PL/SQL核心语法与设计）
   3. 张海藩.《数据库系统设计》. 机械工业出版社, 2020.（关系图设计与优化实践）
   4. 刘永才.《Oracle数据库应用开发实战》. 电子工业出版社, 2021.（PL/SQL项目案例）

   通过上述流程,PL/SQL数据库关系图可系统化指导数据库设计，提升开发效率与数据一致性，是Oracle开发中不可或缺的工具。
