java怎么在图上绘画

va使用Graphics类实现 图形绘制，通过paint()方法在组件上绘制线条、形状等基本

Java中实现图形绘制主要依赖于AWT（Abstract Window Toolkit）和Swing库，其中核心是通过Graphics或Graphics2D类进行二维图像的操作，以下是详细的步骤、代码示例及关键技术解析：

java怎么在图上绘画 第1张

基础架构搭建

  1. 创建窗口容器：使用JFrame作为主窗口框架，设置标题、大小并启用可见性。JFrame frame = new JFrame("绘图演示"); frame.setSize(800, 600); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);,这一步定义了应用程序的可视区域边界。
  2. 自定义画布组件：继承自JPanel的子类是理想的绘图载体，通过重写其paintComponent(Graphics g)方法，可以获取系统的绘图上下文对象，注意此处应避免直接调用父类的同名方法导致残留痕迹，建议先用super.paintComponent(g)。
  3. 双缓冲机制优化：为防止闪烁现象，可通过调用setDoubleBuffered(true)开启双缓冲模式，该技术将内存中的离屏图像完全渲染后再一次性显示到屏幕上,显著提升动画流畅度。

核心绘图逻辑实现

功能类型 典型方法 参数说明 应用场景举例
直线 drawLine(int x1, int y1, int x2, int y2) 起点/终点坐标 坐标轴网格线
矩形 fillRect(int x, int y, int width, int height) 左上角顶点+宽高 柱状图数据块
圆形 drawOval(int x, int y, int w, int h) 外接矩形参数 散点图标记点
文字标注 drawString(String str, int x, int y) 与基线起始位置 图表刻度标签
颜色管理 setColor(Color c) 预设颜色对象或RGB值 不同类别的数据区分显示
笔触控制 setStroke(new BasicStroke(float width)) 线条粗细调节 强调重要趋势线

高级特性扩展

  1. 渐变色填充：利用GradientPaint构造函数创建线性/辐射状渐变效果。new GradientPaint(startPoint, color1, endPoint, color2),适用于热力图等需要色彩过渡的场景。
  2. 纹理贴图：通过TexturePaint实现复杂背景图案的平铺重复,常用于游戏开发中的地面材质表现。
  3. 路径组合运算：Area类支持多个形状的逻辑运算（交集、并集、差集）,可构建复杂的几何轮廓。
  4. 变换矩阵应用：AffineTransform实现旋转、缩放、错切等仿射变换，配合clip()方法还能实现裁剪效果。

交互式设计要点

  1. 鼠标事件响应：添加MouseMotionListener监听器捕获拖拽轨迹，实时更新画布状态,例如在白板应用中记录光标移动路径。
  2. 键盘快捷键绑定：通过KeyBindings关联特定按键与操作命令，如Ctrl+Z撤销上一步操作。
  3. 动态参数面板：集成JSlider滑动条控件实时调整画笔粗细、透明度等属性值。
  4. 历史记录栈：采用Deque数据结构保存每次绘制动作，支持前进/后退导航功能。

性能调优策略

  1. 脏区域重绘：仅更新发生变化的区域而非整个窗口，减少不必要的像素计算，可通过repaint(int x, int y, int width, int height)指定局部刷新范围。
  2. 离屏渲染缓存：对静态背景元素预先绘制到位图缓存中，后续直接调用drawImage()提高渲染效率。
  3. 硬件加速启用：确保系统属性javax.swing.defaultframerate=60已设置,充分利用GPU加速能力。
  4. 线程隔离原则：所有UI更新必须在事件分派线程执行,避免多线程竞争导致的视觉异常。

完整示例代码片段

import javax.swing.; import java.awt.; import java.awt.event.; public class InteractiveCanvas extends JPanel implements MouseMotionListener { private Point lastPoint = null; private Color currentColor = Color.BLUE; public InteractiveCanvas() { addMouseMotionListener(this); setBackground(Color.WHITE); } @Override protected void paintComponent(Graphics g) { super.paintComponent(g); // 清除残留图像 if (lastPoint != null) { g.setColor(currentColor); g.drawLine(lastPoint.x, lastPoint.y, mouseX, mouseY); } } @Override public void mouseDragged(MouseEvent e) { lastPoint = new Point(e.getX(), e.getY()); repaint(); // 触发异步重绘请求 } public static void main(String[] args) { JFrame window = new JFrame(); window.add(new InteractiveCanvas()); window.pack(); window.setVisible(true); } }

FAQs

Q1: 为什么有时绘制的图形会出现锯齿边缘？如何改善？

A: 这是由于默认抗锯齿功能未启用所致，解决方案是在初始化时添加以下配置：

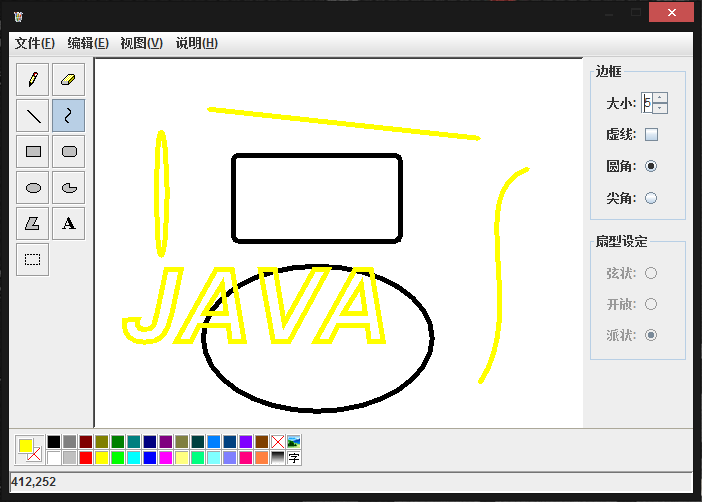

java怎么在图上绘画 第2张

该设置将激活字体和矢量图形的边缘平滑处理。

Q2: 怎样保存用户绘制的内容到图片文件？

A: 可以使用BufferedImage截取当前画布快照，再通过ImageIO.write()方法输出为标准格式，示例实现如下：

BufferedImage screenshot = new BufferedImage(getWidth(), getHeight(), BufferedImage.TYPE_INT_RGB); Graphics2D exporter = screenshot.createGraphics(); exporter.copyFromScreen(0, 0, this, 0, 0, getWidth(), getHeight()); exporter.dispose(); try { ImageIO.write(screenshot, "PNG", new File("output.png")); } catch (IOException ex) { /处理异常/ }

此代码会将整个组件的可视区域导出为无损

java怎么在图上绘画 第3张

图形绘制绘图
