html css如何画图

admin
前端开发
2025-08-24
6

ML结合 CSS可通过border-radius、clip-path等属性绘制图形，或用 CSS插图技术创建矢量风格图像

是关于如何使用HTML和CSS进行图形绘制的详细指南,涵盖多种技术方案、实现步骤及示例代码：

HTML与CSS绘图的核心方法

基础形状构建
- 矩形：直接通过设置元素的宽高（width/height）和背景色即可实现。div { width: 100px; height: 50px; background: red; }会生成一个红色长方形，若需圆角效果，可添加border-radius属性（如border-radius: 10px;）。
- 圆形/椭圆：利用border-radius: 50%特性，当元素为正方形时呈现正圆，长宽不等则为椭圆，配合绝对定位还能创建同心圆层级结构。
- 三角形：采用边框技巧——将元素内容区域置零（content: ""；display: block; height: 0;），仅保留单侧有色边框，比如底部向上的三角可用border-bottom实现。
- 多边形：使用clip-path属性中的polygon()函数定义顶点坐标集，或通过SVG路径数据转换而来，此方法支持任意边数的规则/不规则图形。

进阶布局控制

Flexbox弹性盒子：用于排列多个图形组件，例如制作柱状图时，外层容器设为display: flex; justify-content: space-around;可使柱子均匀分布，每个柱子作为独立子元素，通过调整高度模拟数据差异。
Grid网格系统：适合矩阵式排列的图标集合或棋盘类游戏界面设计，通过定义行列比例实现精准对齐。
伪元素辅助造型：借助::before和::after扩展主体样式而不污染HTML结构，常用于添加阴影、高光等装饰性细节。

特殊效果增强

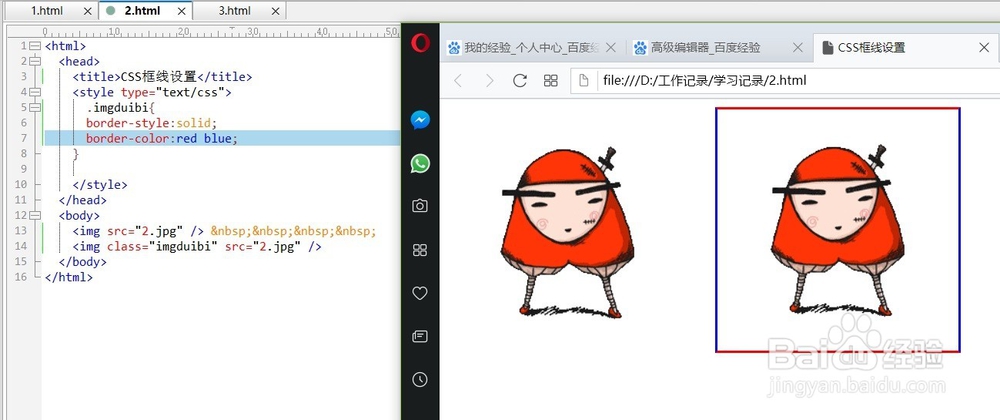

html css如何画图第2张

渐变填充：线性渐变（linear-gradient）、径向渐变（radial-gradient）能赋予平面图形立体感，调整角度参数可改变光源方向感知。
过渡动画：结合CSS transition属性让形态变化更平滑，如鼠标悬停时按钮从小变大的效果。
变换操作：transform系列的旋转（rotate()）、缩放（scale()）、倾斜（skew()）等功能可实现动态视角切换。

典型应用场景案例

需求类型	推荐方案	优势对比	注意事项
简单图标	CSS边框+伪元素	代码简洁，兼容性好	复杂路径难以实现
数据可视化	Flex布局+百分比高度	响应式适配强	大量元素可能影响性能
矢量插画	SVG嵌入	无损缩放，支持交互事件	IE旧版浏览器不支持
动态粒子特效	Canvas JavaScript编程	完全可控的逐帧渲染	需要较多JS逻辑处理

实战代码片段解析

例1：纯CSS绘制爱心形状

.heart { position: relative; width: 100px; height: 90px; } .heart::before, .heart::after { content: ""; position: absolute; top: 0; width: 50px; height: 80px; border-radius: 50px 50px 0 0; background: #ff3366; } .heart::before { left: 50px; transform: rotate(-45deg); } .heart::after { left: 0; transform: rotate(45deg); }

该示例运用双伪元素叠加并旋转的方式构成完整心形,无需额外图片资源。

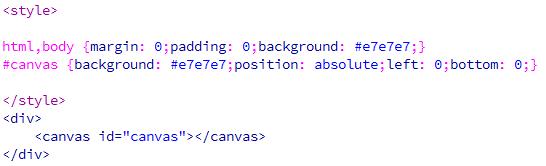

html css如何画图第3张

例2：CSS实现饼图分区

<div class="pie-chart"> <div style="--i:1"></div> <div style="--i:2"></div> <div style="--i:3"></div> </div> .pie-chart { position: relative; width: 200px; height: 200px; border-radius: 50%; background: conic-gradient(red var(--p1), orange var(--p2), blue var(--p3)); } .pie-chart div { position: absolute; width: 100%; height: 100%; clip-path: polygon(50% 50%, ...); / 根据角度计算顶点坐标 / }

此处使用圆锥渐变创建色块分布,再以裁剪路径精确控制扇形区域。
