pc3000数据恢复故障排除常见问题有哪些？

pc3000数据恢复故障排除是一项系统性工作,需结合硬件原理、故障特征及工具功能逐步分析，其核心在于准确判断故障类型（如固件损坏、磁头故障、坏道问题等），并通过针对性操作恢复数据，以下从常见故障类型、排除步骤、工具应用及注意事项等方面展开详细说明。

固件故障排除

固件是硬盘与控制器之间的“桥梁”，固件损坏会导致硬盘无法识别、异响、容量显示异常等故障，PC3000通过专用模块支持希捷、西数、日立等主流品牌固件修复。

故障现象与诊断

• 典型现象：硬盘加电后无磁头动作，或BIOS中显示“未知设备”；固件模块（如SA模块）校验错误；SMART信息异常（如通写错误、模块重映射失败）。
• 诊断步骤：
  • 连接PC3000适配卡,进入“DiskAnalyzer”模块读取硬盘基本信息，检查型号、容量是否与标签一致；

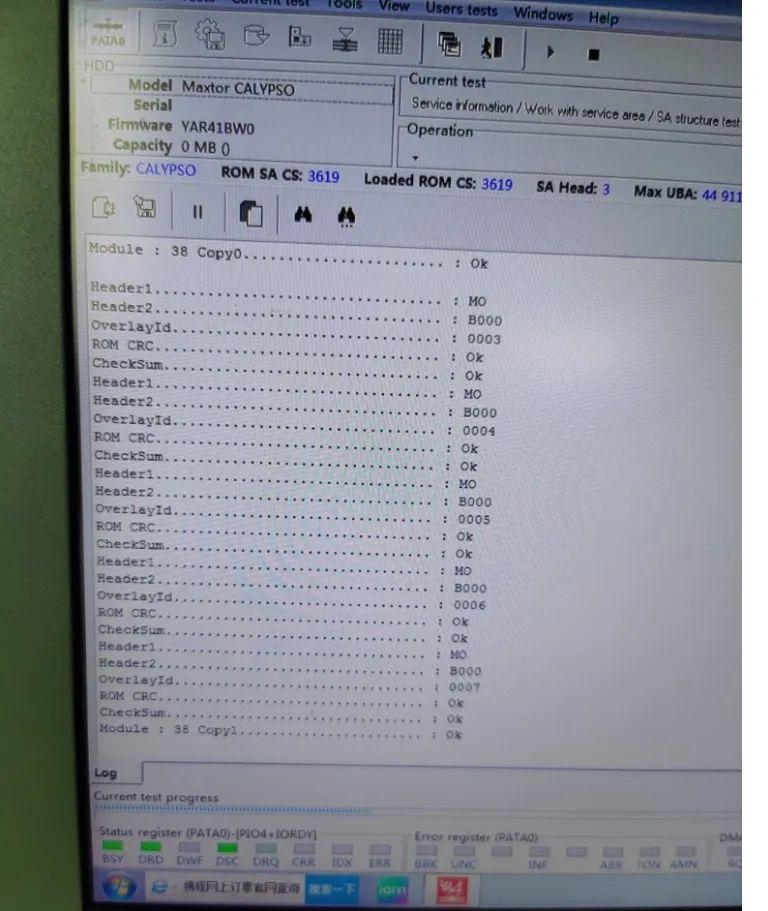

  • 执行“SA structure”扫描，重点检测模块头（如模块0模块10）是否损坏，通过“Compare with database”功能与固件库标准数据对比；
  • 使用“SA tests”运行固件完整性测试，记录错误模块地址（如模块FFFE、FFFF为固件目录，损坏后会导致模块无法加载）。

排除方法

• 模块修复：若单个模块损坏，可通过“Module editor”直接编辑，模块1（DMP）损坏时，从同型号固件库中提取备用模块，通过“Write module”功能写入；若模块头校验和错误，需先计算正确校验和（PC3000自动生成），再保存修复。
• 固件重整：当固件目录（模块FFFF）损坏时，需重建固件映射表，操作步骤：备份当前SA数据→选择“Rebuild SA structure”→按提示输入硬盘参数→PC3000自动生成新固件目录，再逐个恢复关键模块（如模块0模块10、模块D0D5等）。
• PList重映射：若固件中的PList（缺陷列表）丢失或损坏，需从磁头伺服信息中重新提取，进入“Servo extraction”模块，读取盘片原始伺服数据，生成新的PList并写入模块，避免后续读写时因无法识别物理缺陷导致死循环。

注意事项

• 固件修复前必须备份SA区域数据,防止操作失误导致二次损坏；
• 不同型号硬盘的固件结构差异较大（如希捷使用“翻译模块”，西数使用“密码模块”），需严格匹配固件库版本；
• 部分硬盘固件加密（如日立硬盘的“密码模块”），需先通过“Password recovery”功能解密，否则无法写入固件。

磁头与电路故障排除

磁头故障（如老化、偏移、损坏）和电路板故障（如供电异常、芯片损坏）是硬盘物理故障的常见原因，需通过PC3000的硬件诊断功能定位问题。

磁头故障排除

• 故障现象：硬盘加电后发出“咔咔”异响、磁头不寻道或反复复位；数据读取时CRC错误率极高；用PC3000读取ID信息时显示“Head select error”。
• 诊断方法：
  • 磁头测试：进入“Head tests”模块，逐个磁头执行“Read test”和“Write test”，记录测试结果，若某磁头读写失败，则判定为物理损坏；
  • 磁头偏移检测：对于异响硬盘，使用“Head alignment”功能，通过示波器观察磁头定位信号波形，与标准波形对比，判断磁头是否偏移（偏移会导致无法准确定位磁道）。

• 修复步骤：
  • 若单个磁头损坏,需在无尘环境中更换磁头（需匹配型号，如希捷磁头不可混用）；
  • 更换磁头后,使用“PC3000 UDMA”适配器进行磁头校准，调整磁头偏移参数（如“Track offset”），确保读写精度；
  • 若多个磁头损坏,需禁用损坏磁头（通过“Head disable”功能修改固件中的磁头启用位），仅保留可用磁头进行数据恢复。

电路板故障排除

• 故障现象：硬盘加电无反应；电路板元件烧毁；BIOS中显示“2000F”错误（电路板与硬盘通讯失败）。
• 诊断方法：
  • 供电检测：使用万用表测量电路板供电接口（如12V、5V）是否正常，若电压异常，检查供电芯片（如LM358）是否损坏；
  • 通讯检测：通过PC3000的“PCB tests”模块测试电路板与硬盘之间的通讯信号（如TXD、RXD），若信号中断，需检查主控芯片（如Marvell、Samsung）是否虚焊或损坏。

• 修复步骤：
  • 若供电芯片损坏,更换同型号芯片（注意焊接温度，避免损坏周围元件）；
  • 若主控芯片虚焊,使用热风枪重新焊接（温度控制在300℃左右，加热时间不超过10秒）；
  • 对于固件存储芯片（如SPI Flash）损坏的电路板，需从同型号硬盘中提取固件，使用编程器重新烧录（需确保固件版本与硬盘匹配）。

坏道与逻辑故障排除

坏道（物理坏道、逻辑坏道）和逻辑故障（如分区表损坏、文件系统错误）会导致数据读取失败或丢失，PC3000通过低级格式化和逻辑修复功能实现数据恢复。

坏道处理

• 故障现象：硬盘读写速度极慢；扫描过程中出现红色坏道标记；文件复制时提示“无法读取扇区”。
• 诊断方法：
  • 使用“Surface test”模块执行全盘扫描，选择“ destructive test”（破坏性测试，需谨慎操作），记录坏道位置（如LBA地址、CHS地址）；
  • 区分物理坏道（扫描时反复出错，无法修复）和逻辑坏道（扫描后可修复）。

• 修复方法：
  • 逻辑坏道修复：通过“NVRAM Regenerator”功能重置硬盘固件中的GList（增长缺陷列表），将逻辑坏道添加到GList中，避免系统再次调用；
  • 物理坏道处理：对于少量物理坏道，使用“Remap”功能将坏道对应的物理扇区替换为备用扇区（需硬盘有足够备用扇区）；若坏道过多，需通过“Disk editor”手动跳过坏道区域，仅读取正常区域数据。

逻辑故障修复

• 故障现象：分区丢失（如提示“未格式化磁盘”）；文件系统损坏（如显示“0字节”）；误删除文件。
• 修复方法：
  • 分区表修复：使用“Partition manager”模块，通过“Partition search”功能扫描丢失的分区，若找到分区表备份，可恢复至原始位置；若无备份，需根据文件系统特征（如NTDBR、FAT表）手动重建分区表；
  • 文件系统修复：针对NTFS文件系统，使用“NTFS repair”功能修复MFT（主文件表）损坏；针对FAT文件系统，修复FAT表和根目录区；
  • 文件提取：若文件系统严重损坏，可通过“File carving”功能，根据文件头、尾特征（如JPEG的FF D8，ZIP的50 4B）直接提取文件，忽略文件系统结构。

操作流程与注意事项

标准故障排除流程

关键注意事项

• 数据安全：所有操作前必须对故障硬盘进行镜像备份（使用PC3000的“DDP Imaging”功能），避免原始数据因修复操作丢失；
• 环境控制：物理修复（如磁头更换）需在无尘实验室中进行，普通环境下的灰尘会导致盘片划伤；
• 工具匹配：不同品牌硬盘需使用PC3000对应模块（如希捷使用“Seagate Module”，西数使用“Western Digital Module”），不可混用；
• 操作规范：禁止在硬盘异响或磁头复位异常时强制通电，以免扩大故障范围。

相关问答FAQs

Q1：PC3000修复固件时提示“模块校验和错误”，如何处理？

A：模块校验和错误通常因固件数据损坏或版本不匹配导致，解决步骤：① 检查当前固件版本是否与硬盘型号严格匹配，可通过“Database search”功能在固件库中查找正确版本；② 若版本正确，尝试从固件库中提取同型号备用模块，替换损坏模块；③ 若问题依旧，需备份SA数据后执行“SA format”（格式化SA区域），再重新写入标准固件（此操作会清空固件信息，需谨慎）。

Q2：硬盘出现“咔咔”异响，但PC3000磁头测试显示部分磁头正常，是否可以尝试恢复数据？

A：不建议直接尝试恢复。“咔咔”异响通常表明磁头或盘片存在物理损伤（如磁头偏移、盘片划伤），此时强制通电可能导致磁头脱落或盘片进一步损坏，造成永久性数据丢失，正确做法是：立即断电，将硬盘送至专业数据恢复机构，在无尘环境下打开硬盘，检查磁头状态并更换损坏磁头，再通过PC3000进行数据提取，若异响持续，即使部分磁头正常，也可能因盘片损伤导致恢复数据不完整。
