pdm网络图是什么？项目管理中关键路径法工具详解

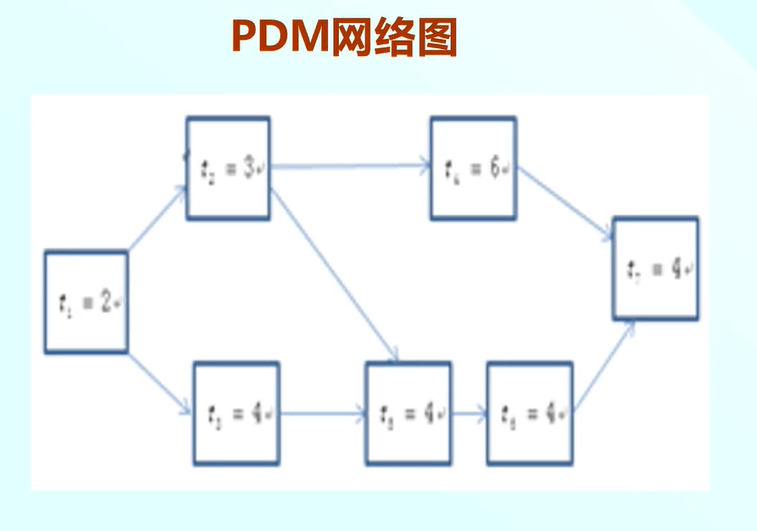

pdm网络图，即 precedence diagram method，中文译为“前导图法”或“优先图法”，是一种在项目管理中广泛使用的网络图技术，主要用于规划、分析和控制项目进度，与传统的箭线图法（ADM）不同，PDM网络图以活动（节点）为核心，通过逻辑关系（箭线）连接活动，从而清晰地展示项目中各项任务的先后顺序、依赖关系及整体进度结构，其核心优势在于能够直观表达活动间的四种逻辑依赖关系，即完成开始（FS）、开始开始（SS）、完成完成（FF）和开始完成（SF），其中完成开始（FS）是最常见的依赖类型，即后一活动必须在前一活动完成后才能开始，PDM网络图的构成要素主要包括节点和箭线，节点通常用矩形或圆形表示，代表项目中的具体活动，节点内会标注活动名称、工期、最早开始时间、最早完成时间、最晚开始时间、最晚完成时间等关键信息；箭线则连接不同节点，表示活动间的逻辑依赖关系，箭线的方向指向被依赖的活动，网络图中还会包含“起点节点”（项目开始的第一个活动）和“终点节点”（项目结束的最后一个活动），以及可能出现的“虚活动”（仅表示逻辑关系，不消耗时间和资源），在绘制PDM网络图时，首先需要明确项目中的所有活动及其工期，然后通过工作分解结构（WBS）或团队讨论确定活动间的依赖关系，最后按照逻辑顺序将节点和箭线连接成网状结构，在建筑工程项目中，“地基开挖”完成后才能进行“基础浇筑”（FS关系），而“墙体砌筑”和“水电安装”可能需要同时开始（SS关系），通过PDM网络图，项目管理者可以轻松识别关键路径（即项目中总工期最长的活动序列，关键路径上的任何延误都会导致整个项目延期），计算活动的时间参数（如浮动时间），并优化资源配置，与箭线图法相比，PDM网络图更灵活，能够直接表达复杂的依赖关系，且无需使用虚活动，因此在现代项目管理软件（如Microsoft Project、Primavera P6）中得到广泛应用，无论是软件开发、工程建设还是新产品研发，PDM网络图都能帮助团队理清工作逻辑，协调进度，确保项目按时交付。

以下为PDM网络图中常见逻辑依赖关系的示例说明：

在实际应用中，PDM网络图不仅能帮助项目管理者可视化进度计划，还能通过计算总时差和自由时差，识别哪些活动具有时间缓冲（可灵活安排），哪些活动必须严格控制（关键活动），若某活动的总时差为0，则它属于关键路径上的活动，任何延误都会直接影响项目总工期，PDM网络图还可与资源分配、成本估算等模块结合，形成更全面的项目管理计划，通过分析关键路径上的资源需求，可以提前调配人力或设备，避免资源冲突导致的进度延误。

相关问答FAQs

Q1: PDM网络图与箭线图法（ADM）的主要区别是什么？

A1: PDM网络图以活动（节点）为核心，通过箭线表示逻辑关系，可直接表达四种依赖关系（FS、SS、FF、SF），无需虚活动；而箭线图法以箭线表示活动，节点仅表示事件（活动的开始或完成），仅能表达完成开始（FS）依赖关系，且需使用虚活动（虚箭线）表示逻辑约束，PDM网络图更直观，适合复杂项目的进度管理，而ADM在简单项目中仍有应用。

Q2: 如何通过PDM网络图确定项目的关键路径？

A2: 确定关键路径的步骤包括：（1）列出所有活动及其工期；（2）根据依赖关系绘制PDM网络图；（3）计算每个活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）；（4）计算总时差（TF=LSES 或 LFEF），总时差为0的活动即为关键活动；（5）从起点节点到终点节点，连接所有关键活动形成的路径即为关键路径,关键路径的总工期等于项目最短完成时间。
