数据库中关系图怎么创建
打开数据库管理工具（如Navicat/DBeaver），新建ER图模块，拖入表结构，通过连线标注主外键约束，调整布局后

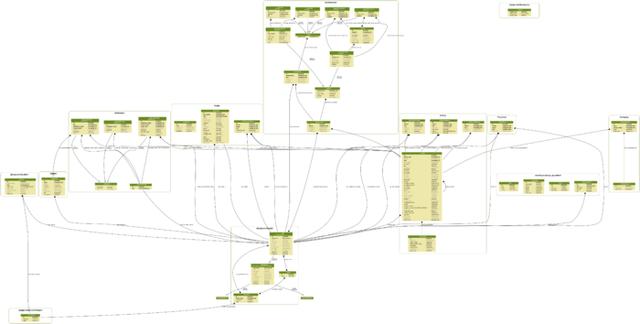

数据库关系图（又称实体-关系图/ER图）是数据库设计的核心可视化工具，能够直观展现数据实体间的关联关系，以下是创建数据库关系图的完整指南，涵盖从需求分析到工具落地的全流程，包含实操细节与典型场景解析。
前期准备：明确业务需求
核心目标
通过梳理业务流程提炼出核心实体及其相互关系,为后续建模提供依据，此阶段需完成以下任务：
| 工作项 | 具体内容 | 输出物 |
|——–|———-|——–|
| 访谈调研 | 与业务方沟通功能模块、数据流向及约束条件 | 需求文档初稿 |
| 名词提取 | 标记所有业务对象（人/事/物）及状态变化节点 | 实体清单 |
| 边界划定 | 区分系统内外的数据交互接口 | 系统上下文图 |
案例示范：某电商系统需管理订单时，应识别出「用户」「商品」「购物车」「订单」等实体，并标注「下单」「支付」「发货」等关键动作对应的数据变更。
概念模型构建：绘制基础ER图
三大核心要素拆解
-
实体识别
- 标准：具有独立存在意义且可被唯一标识的对象
- 常见误区：将复合属性误认为实体（如不应把「收货地址」单独设为实体，而应作为「用户」的属性）
- 命名规范：采用单数名词，禁用动词短语（️ Product Order Details）
-
属性配置
| 属性类型 | 特征 | 示例 |
|———|——|——|
| 主键 | 唯一标识符，不可为空 | ID编号 |
| 外键 | 建立实体间关联的引用字段 | category_id → Category表 |
| 普通属性 | 描述实体特征 | price, create_time |
| 派生属性 | 可通过其他属性计算得出 | total_amount = quantity × unit_price |
-
关系定义
- 基数约束决定两端参与度：
- 1:1（强制/可选）：如一个人只有一个护照
- 1:N（强制/可选）：一个部门有多员工
- M:N：学生与课程的选修关系
- 关系性质需注明：
- 强实体关系（必填）：删除父级时同步删除子级
- 弱实体关系（依赖存在）：子级随父级消亡
- 第一范式(1NF)：消除重复组
错误示例：同一订单行内重复存储多个商品条目→改为每行仅存单个商品+数量
- 第二范式(2NF)：移除部分依赖
若非主属性依赖于候选码的一部分而非全部，则需拆分表，订单明细」表中不应出现客户姓名，应通过外键关联至客户表。
- 第三范式(3NF)：剔除传递依赖
当A→B且B→C时，若不存在A→C的直接联系，则C应独立成表，供应商」表不应包含其所在城市的市长信息。
- 地理空间数据：PostGIS扩展提供点/线/面类型的存储
- JSON字段：现代数据库均支持二进制JSON存储，但索引策略不同
- 全文检索：MySQL的FULLTEXT索引 vs ES搜索引擎集成
- 拖拽矩形框代表实体,输入实体名称
- 双击实体添加属性列表,星号()标记必填项
- 连线工具连接相关实体,右键设置关系类型（1:1/1:N/M:N）
- 使用折线工具标注非原子性关系（如继承关系）
- 导出为PNG用于评审会,另存为XML便于版本控制
- created_at: 记录关系建立时间
- status: 标识关系有效性（如已失效/进行中）
- sort_order: 排序序号用于列表展示
- 联合唯一约束防止重复记录
- 自动生成的结果可能不符合最佳实践,需人工调整：
- 合并冗余的临时表
- 修正错误的外键约束
- 补充缺失的业务注释
- 推荐操作流程：
- 使用DBDiagram.io等工具导入DDL脚本
- 手动校验实体关系准确性
- 添加业务语义标注后导出新版ER图
实战技巧：使用菱形符号表示多对多关系时，必须引入中间表进行拆分，教师-课程」的授课关系，应创建teaching_assignment表存储教师ID+课程ID+学期等信息。
逻辑模型优化：遵循范式理论
️ 重点检查项目
进阶处理：对于频繁查询的大宽表，可适度反规范化以提高性能，但需添加冗余字段说明注释。
物理模型转化：适配目标数据库
️ 关键转换规则
ER图元素 MySQL实现 PostgreSQL实现 SQL Server实现 实体 CREATE TABLE CREATE TABLE CREATE TABLE 主键 PRIMARY KEY() SERIAL+PRIMARY KEY IDENTITY+PRIMARY KEY 外键 FOREIGN KEY REFERENCES FOREIGN KEY REFERENCES FOREIGN KEY REFERENCES 枚举类型 ENUM() ENUM() 无原生支持，可用CHECK约束模拟 自增序列 AUTO_INCREMENT SEQUENCE+NEXTVAL() IDENTITY(1,1) 特殊场景处理：
工具选型与绘图实践
️ 主流工具对比表
工具名称 优势 适用场景 导出能力 PowerDesigner 企业级逆向工程 大型系统重构 PDMX/SQL/PDF DBeaver 跨平台免费 快速原型设计 SQL/图片 Lucidchart 在线协作 团队脑暴会议 PNG/Visio/OMG draw.io 开源云存储 个人项目 多种格式 Visio 专业制图 正式文档交付 VSDX/SVG 操作演示（以draw.io为例）：
验证与迭代机制
质量检查清单
检查项 判定标准 修复建议 循环引用 不存在A→B→C→A的闭环 重新审视业务逻辑 过度泛化 单一实体承载过多无关属性 执行水平分割 缺失外键 所有关联均有显式约束 补充REFERENCES语句 性能瓶颈 预计算列未建立索引 添加合适索引组合 用户测试反馈循环：开发完成后组织业务代表进行走查，重点关注：① 关键字段是否遗漏 ② 状态流转是否符合实际流程 ③ 权限控制点是否明确标注。
常见问题解答（FAQs）
Q1: 如何处理多对多关系的中间表设计？
答：中间表至少包含两个外键字段指向关联实体，建议增加以下附加字段：
示例：user_role表结构应为(user_id, role_id, created_at, PRIMARY KEY(user_id, role_id))
Q2: 能否直接从现有数据库反向生成ER图？
答：可以，但需要注意两点限制：
