qt怎么实时显示点云数据库

Qt中实时显示点云数据库，需结合PCL处理数据，VTK渲染，并利用Qt的信号与槽机制更新显示

Qt中实时显示点云数据库,通常需要结合PCL（Point Cloud Library）来处理点云数据，并利用Qt的窗口框架来展示这些点云，以下是实现这一功能的详细步骤和注意事项：

环境配置

  1. 安装Qt：确保已安装Qt开发环境，如Qt Creator，并配置好相应的编译器和工具链。

  2. 安装PCL：下载并安装PCL库，这是处理点云数据的关键库。

  3. 安装VTK（可选）：如果需要进行更复杂的3D渲染，可以安装VTK库，VTK提供了丰富的可视化工具，特别适合展示复杂的科学数据。

  4. 配置CMake：为了让Qt和PCL可以在同一个项目中协同工作，需要正确配置CMakeLists.txt文件，这包括查找Qt、PCL和VTK库，设置包含目录和链接库等。

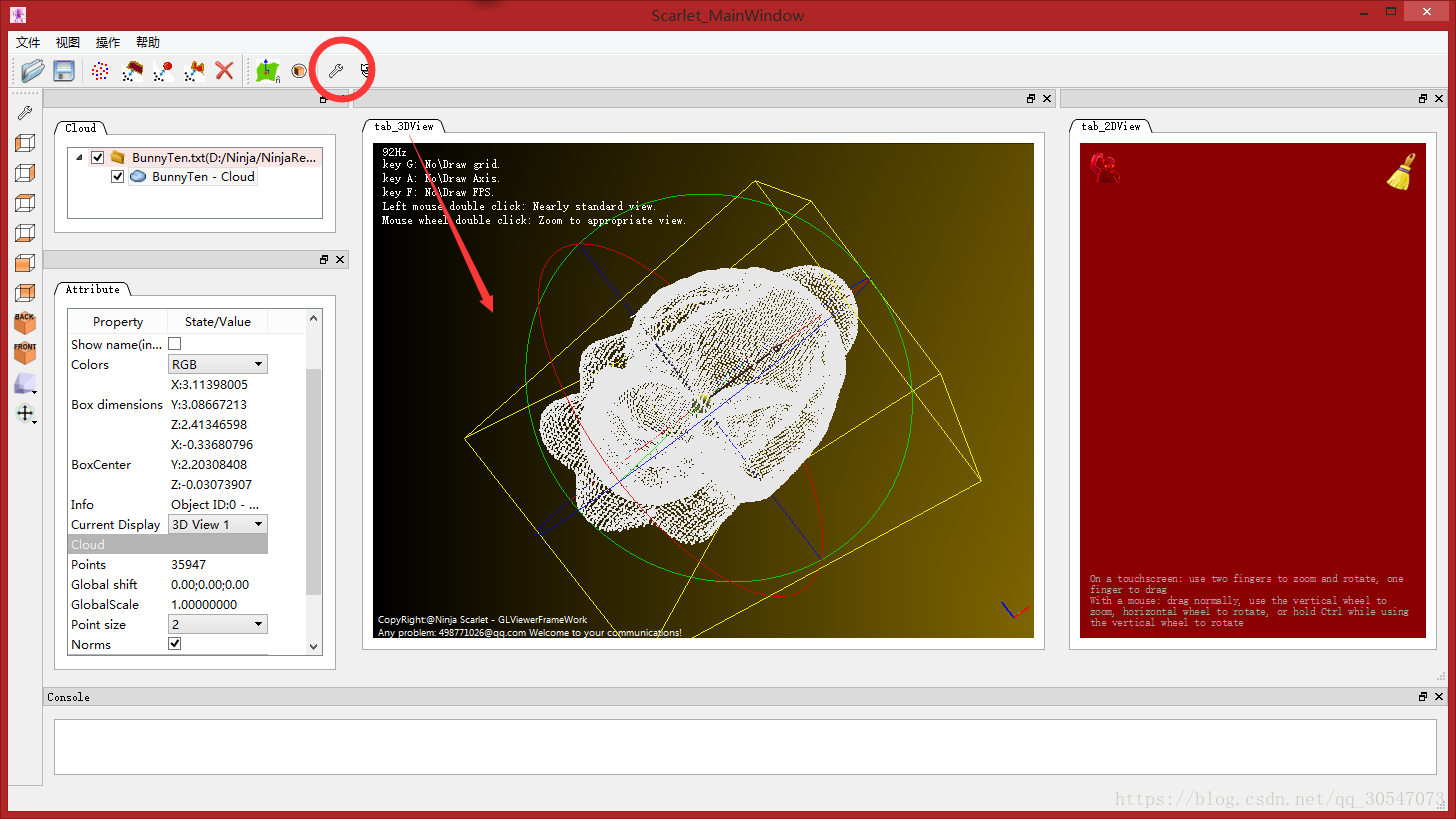

    qt怎么实时显示点云数据库 第1张

项目创建与配置

  1. 创建Qt项目：使用Qt Creator创建一个新的Qt项目，并选择合适的项目模板。

  2. 添加PCL支持：在项目的.pro文件中添加PCL库的路径和链接选项。

    INCLUDEPATH += /path/to/pcl/include LIBS += -L/path/to/pcl/lib -lpcl_common -lpcl_io

  3. 配置CMake（如果使用CMake）：按照上述环境配置中的CMakeLists.txt示例进行配置。

    4. 点云数据处理与显示

    1. 加载点云数据：使用PCL提供的接口加载点云数据，从PCD文件中加载点云：

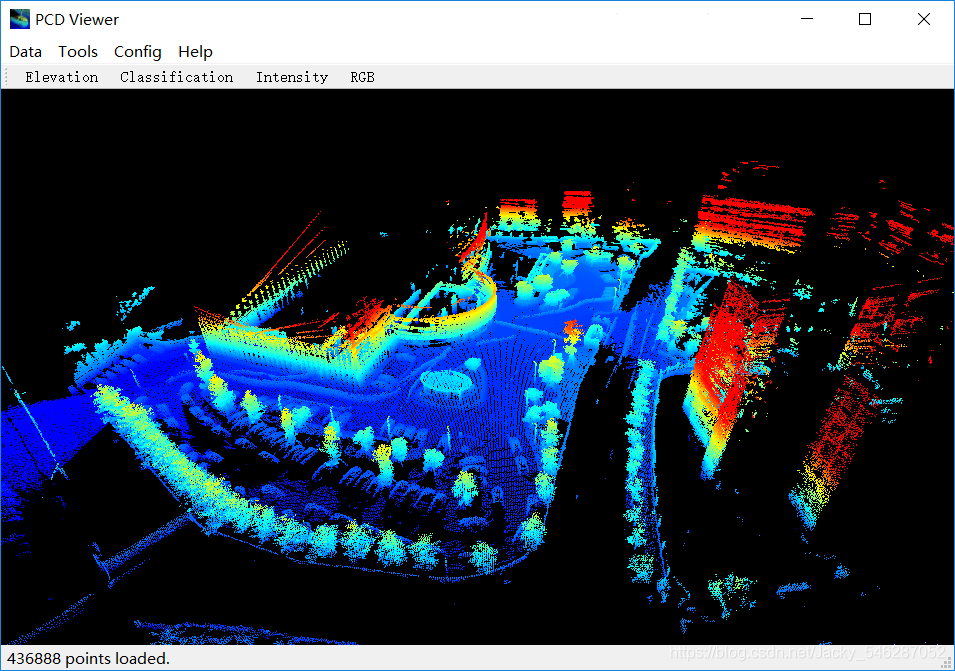

      qt怎么实时显示点云数据库 第2张

      pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>); if (pcl::io::loadPCDFile<pcl::PointXYZ>("test_pcd.pcd", cloud) == -1) { PCL_ERROR("Couldn't read file test_pcd.pcd "); return (-1); }

    2. 创建Qt窗口和控件：在Qt中创建一个主窗口，并在其中添加用于显示点云的控件，可以使用QVTKWidget或自定义的绘图区域。

    3. 实时显示点云：将加载的点云数据传递给Qt的绘图控件进行实时显示，这通常涉及到将点云数据转换为Qt可以识别的格式，并在绘图事件中进行绘制。

      • 使用QVTKWidget：如果安装了VTK库，可以使用QVTKWidget来显示点云，这需要将点云数据转换为VTK格式，并设置相应的渲染管线。
      • 自定义绘图：如果不使用VTK，可以在Qt的绘图事件（如paintEvent）中手动绘制点云，这需要遍历点云数据，并使用Qt的绘图函数（如drawPoint）来绘制每个点。

    4. 更新显示：如果点云数据发生变化（如实时捕获的新数据），需要调用相应的更新函数来重新绘制点云。

    示例代码

    以下是一个简单的示例代码,展示如何在Qt中实时显示点云数据（不使用VTK）：

    #include <QMainWindow> #include <QPainter> #include <pcl/point_cloud.h> #include <pcl/point_types.h> #include <pcl/io/pcd_io.h> class PointCloudViewer : public QMainWindow { Q_OBJECT public: PointCloudViewer(QWidget parent = nullptr) : QMainWindow(parent) { // 加载点云数据 pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>); if (pcl::io::loadPCDFile<pcl::PointXYZ>("test_pcd.pcd", cloud) == -1) { // 处理错误 } // 存储点云数据 this->cloud = cloud; } protected: void paintEvent(QPaintEvent event) override { QPainter painter(this); painter.setPen(Qt::black); // 遍历点云数据并绘制每个点 for (const auto& point : cloud) { painter.drawPoint(QPoint(point.x 100, point.y 100)); // 假设缩放因子为100 } } private: pcl::PointCloud<pcl::PointXYZ>::Ptr cloud; };

    注意事项

    1. 性能优化：实时显示点云数据可能会对性能造成较大压力，特别是在处理大量数据时，可以考虑使用多线程、数据压缩或降低绘制分辨率等方法来优化性能。

    2. 坐标系转换：点云数据可能来自不同的坐标系，需要在显示前进行坐标系转换以确保正确的位置和方向。

    3. 交互性：为了提高用户体验，可以添加交互功能，如缩放、旋转和平移点云视图。

    FAQs

    1. Q: 如何在Qt中实时更新点云显示？

      A: 要在Qt中实时更新点云显示，可以在点云数据发生变化时调用update()函数来触发重绘事件，在重绘事件中（如paintEvent），重新绘制点云数据即可。

    2. Q: 如何处理大量的点云数据以提高显示性能？

      A: 处理大量点云数据时，可以采取以下措施来提高显示性能：使用多线程进行数据处理和绘制；对点云数据进行采样或降分辨率处理；利用硬件加速（如OpenGL）进行绘制；以及优化绘制算法和数据结构

    qt怎么实时显示点云数据库 第3张

t 点云数据库
