数据库关系图SQL设计方法

admin
数据库
2025-06-12
6

设计数据库关系图时，通常使用可视化工具（如PowerDesigner、MySQL Workbench、Lucidchart等）绘制实体关系图（ER图），定义表、字段、主键、外键及其关系，完成后，这些工具能自动生成对应的SQL建表语句。

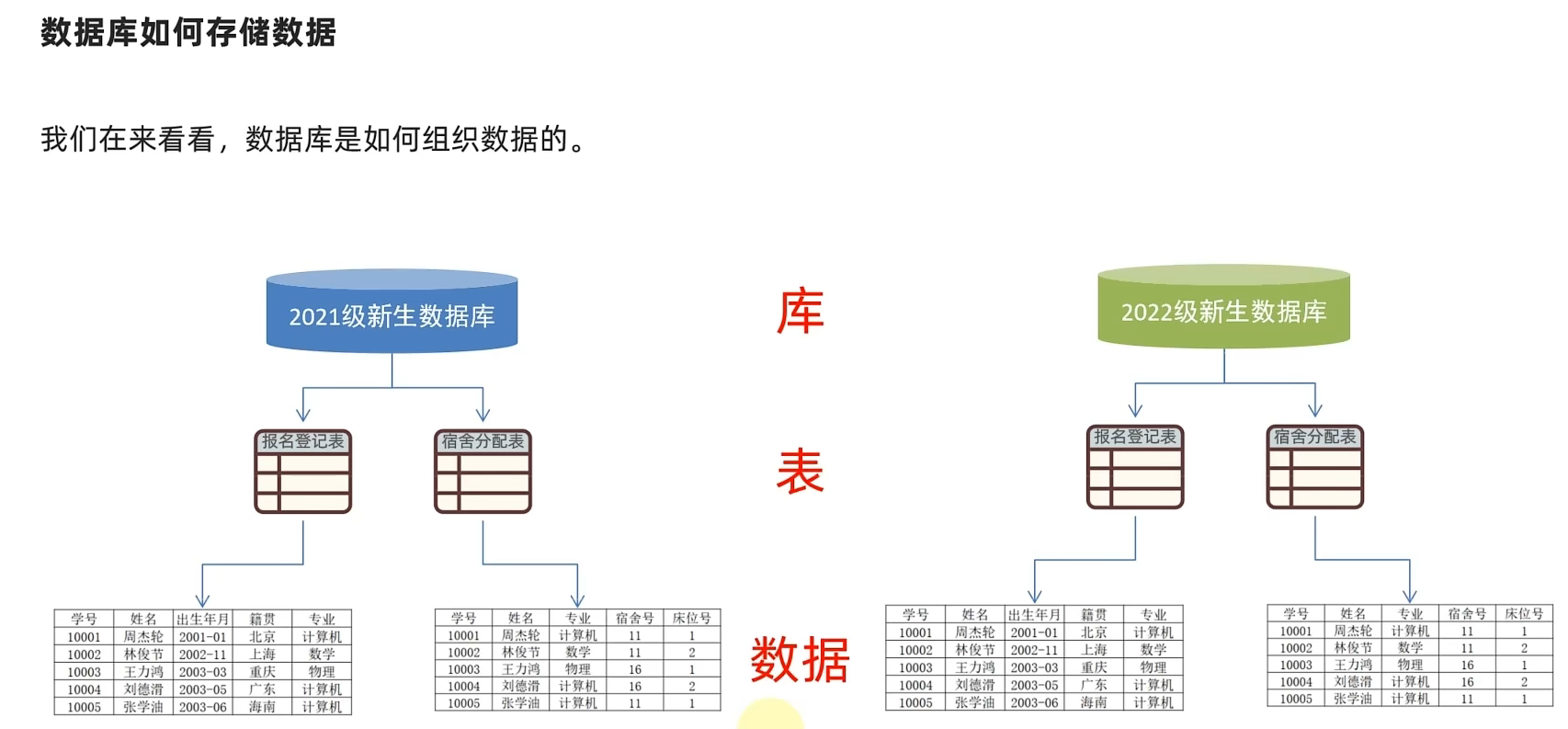

在数据库设计与开发中，绘制清晰的关系图（ER图）是理解数据结构、优化查询和维护系统的关键步骤，以下是基于专业实践的详细指南，符合SQL标准并适配主流数据库（如MySQL、SQL Server、PostgreSQL等）：

绘制数据库关系图的核心步骤

需求分析与实体定义

识别实体：确定业务对象（如用户、订单、产品）。
定义属性：为实体添加字段（如用户包含user_id、username）。
示例代码： CREATE TABLE Users ( user_id INT PRIMARY KEY, username VARCHAR(50) NOT NULL );

建立关系与约束

关系类型：
- 一对一：用户与用户档案（共享主键）
- 一对多：用户与订单（外键在订单表）
- 多对多：订单与产品（需中间表）

外键语法： CREATE TABLE Orders ( order_id INT PRIMARY KEY, user_id INT, FOREIGN KEY (user_id) REFERENCES Users(user_id) );

规范化设计（3NF）

避免数据冗余：

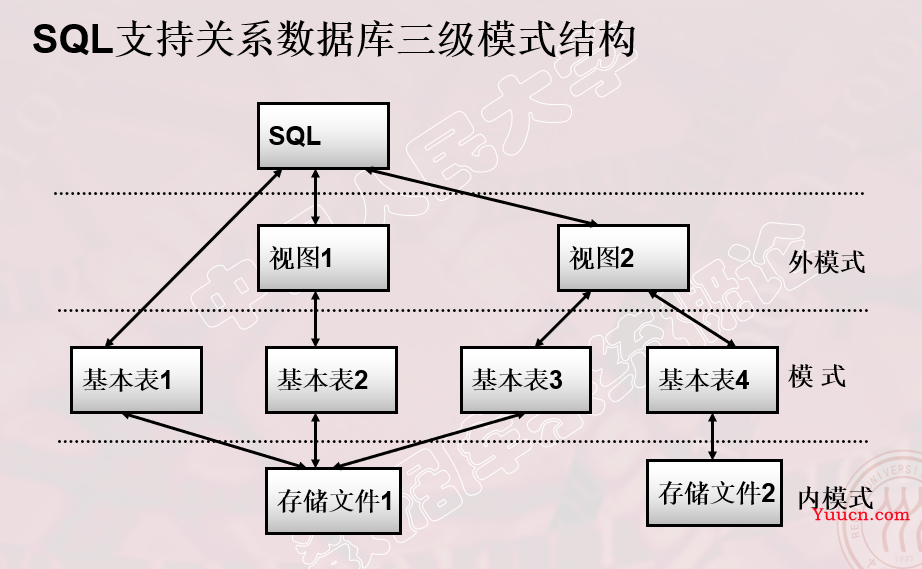

数据库关系图SQL设计方法第1张

每列只描述实体属性
消除传递依赖（如将订单总价拆分为单价×数量）

专业工具推荐与操作

可视化工具

工具名称	特点	适用场景
MySQL Workbench	官方免费工具，支持反向工程生成ER图	MySQL开发
dbdiagram.io	在线工具，通过DSL语法快速绘图	团队协作

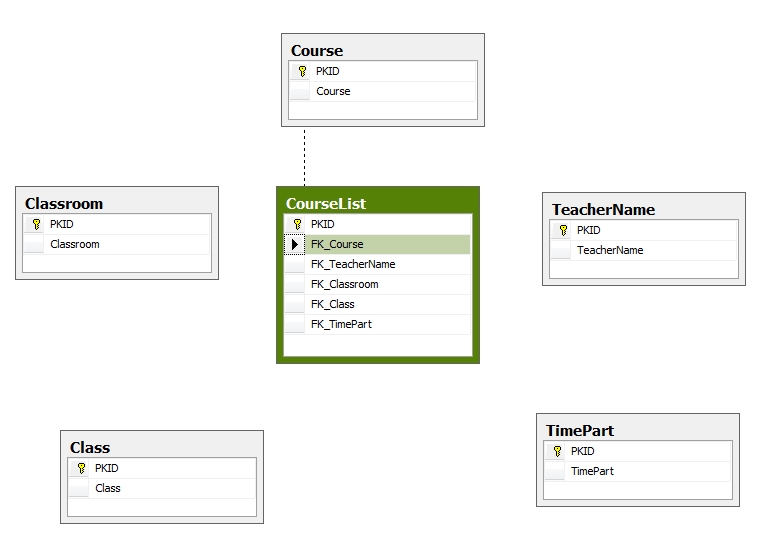

SQL Server Management Studio	内置数据库关系图功能	SQL Server维护

代码生成示例（dbdiagram.io语法）

Table Users { user_id int [pk] username varchar(50) } Table Orders { order_id int [pk] user_id int [ref: > Users.user_id] } Table Products { product_id int [pk] price decimal } Table Order_Items { // 多对多中间表 order_id int [ref: > Orders.order_id] product_id int [ref: > Products.product_id] quantity int }

生成效果：自动绘制带箭头的ER图,导出为PNG或SQL脚本。

最佳实践与避坑指南

命名规范：
- 表名用复数（Orders），字段用蛇形命名（created_at）
- 外键字段名与主键一致（如user_id）
性能优化：
- 为高频查询字段添加索引
- 避免环形依赖（如A→B→C→A）
- 版本控制：
  - 将SQL脚本和ER图纳入Git管理
  - 使用mermaid.js代码化图表（示例）： erDiagram USERS ||--o{ ORDERS : "1 to many" ORDERS ||--|{ ORDER_ITEMS : "1 to many" ORDER_ITEMS }|--|| PRODUCTS : "many to 1"
