如何快速查看MySQL表关系图

admin
主机动态
2025-06-09
6

使用MySQL Workbench的逆向工程功能连接数据库，可自动生成表关系图（ER图），第三方工具如Navicat、SQLyog也提供类似的可视化功能查看外键关联。

方法1：使用MySQL Workbench生成ER图（推荐）

MySQL官方工具,支持图形化逆向工程生成实体关系图（ER Diagram）。

操作步骤：

打开MySQL Workbench，点击菜单栏 Database → Reverse Engineer（逆向工程）。
输入数据库连接信息（IP、用户名、密码），点击 Continue。
选择目标数据库 → 勾选需分析的表 → 连续点击 Continue → Execute。
生成成功后,自动跳转至 EER Diagram 视图，拖拽表可调整布局。
优势：

自动解析外键约束,可视化主键/外键关系。
支持导出PNG/SVG图片或PDF文档（菜单 File → Export）。

方法2：通过SQL查询外键关系

适用于快速获取关系文本描述（无图形化界面时）。

执行SQL：

SELECT TABLE_NAME AS '子表', COLUMN_NAME AS '外键字段', REFERENCED_TABLE_NAME AS '父表', REFERENCED_COLUMN_NAME AS '关联字段' FROM INFORMATION_SCHEMA.KEY_COLUMN_USAGE WHERE TABLE_SCHEMA = 'your_database_name' -- 替换数据库名 AND REFERENCED_TABLE_NAME IS NOT NULL;

输出示例：

| 子表 | 外键字段 | 父表 | 关联字段 |

|———-|———-|————|————|

方法3：第三方工具Navicat

商业工具,操作更简洁，适合团队协作。

步骤：

连接数据库 → 右键目标数据库 → 选择逆向数据库到模型。
在模型窗口右键 → 自动排列 → 调整连线样式。
导出：菜单文件 → 导出SQL/导出图像（支持JPG/PNG）。

方法4：代码生成（Python + Graphviz）

适合定制化需求,自动化生成关系图。

实现流程：

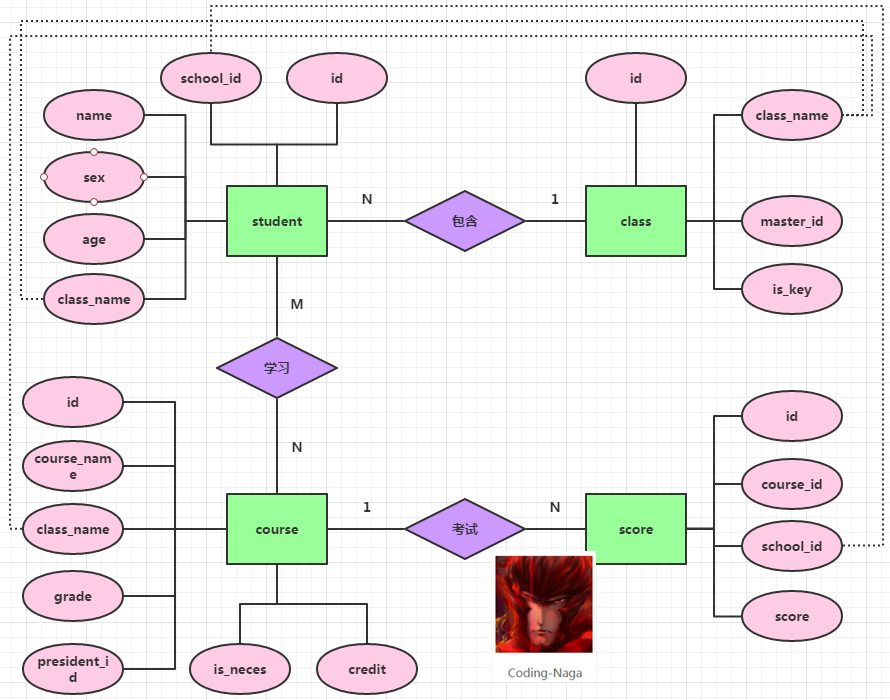

如何快速查看MySQL表关系图第1张

如何快速查看MySQL表关系图第2张

安装依赖：
pip install pymysql graphviz
Python脚本示例：

import pymysql from graphviz import Digraph # 连接数据库 conn = pymysql.connect(host='localhost', user='root', password='', db='your_db') cursor = conn.cursor() # 查询所有外键关系 cursor.execute(""" SELECT TABLE_NAME, COLUMN_NAME, REFERENCED_TABLE_NAME, REFERENCED_COLUMN_NAME FROM INFORMATION_SCHEMA.KEY_COLUMN_USAGE WHERE TABLE_SCHEMA = 'your_db' AND REFERENCED_TABLE_NAME IS NOT NULL """) relations = cursor.fetchall() # 创建关系图 dot = Digraph(comment='Database Schema', format='png') for table in cursor.execute("SHOW TABLES"): dot.node(table[0], shape='rectangle') # 添加表节点 for rel in relations: dot.edge(rel[0], rel[2], label=f"{rel[1]} → {rel[3]}") # 添加关系边 dot.render('database_schema', view=True) # 生成PNG文件
输出效果：生成 database_schema.png 文件，箭头标注关联字段。
