深入解析ER模型与关系模型设计

在构建高效可靠的数据库系统时,实体关系模型（ER模型） 和关系模型是两大核心方法论，它们如同建筑的蓝图与施工图，共同决定了数据的组织结构和访问效率，掌握这两种模型的设计技巧，是数据库工程师的必备能力。

数据库设计流程全景图

一个严谨的数据库设计需经历以下关键阶段：

1. 需求分析：明确业务场景与数据需求
2. 概念设计：创建ER模型（高层抽象）
3. 逻辑设计：转换为关系模型（结构定义）
4. 物理设计：优化存储与索引（性能调优）
5. 实施与测试：部署并验证完整性

ER模型设计详解（概念层设计）

ER模型通过可视化方式描述业务实体及其关联,使用三个核心元素：

• 实体（Entity）：独立存在的业务对象（如学生、课程）
• 属性（Attribute）：实体的特征（如学号、课程名称）
• 关系（Relationship）：实体间的业务联系（如选课）

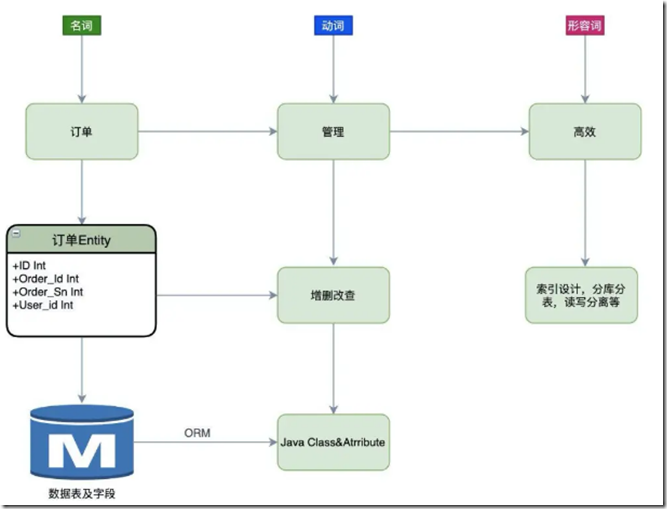

设计步骤与实例：

1. 识别实体

   从业务需求中提取核心实体：

   ▸ 在线商城系统：顾客、商品、订单、供应商

2. 定义属性与主键

   实体：顾客(Customer) 属性： - 顾客ID (PK) 唯一标识 - 姓名 - 电话号码 - 注册日期

3. 建立关系并标注约束

   | 关系类型 | 符号 | 示例 |

   |—————-|——|———————|

   | 一对一 (1:1) | ─── | 用户 ↔ 用户档案 |

   | 一对多 (1:N) | ───◄ | 部门 ◄─ 员工 |

   | 多对多 (M:N) | ───◄► | 学生 ◄─选课─► 课程 |

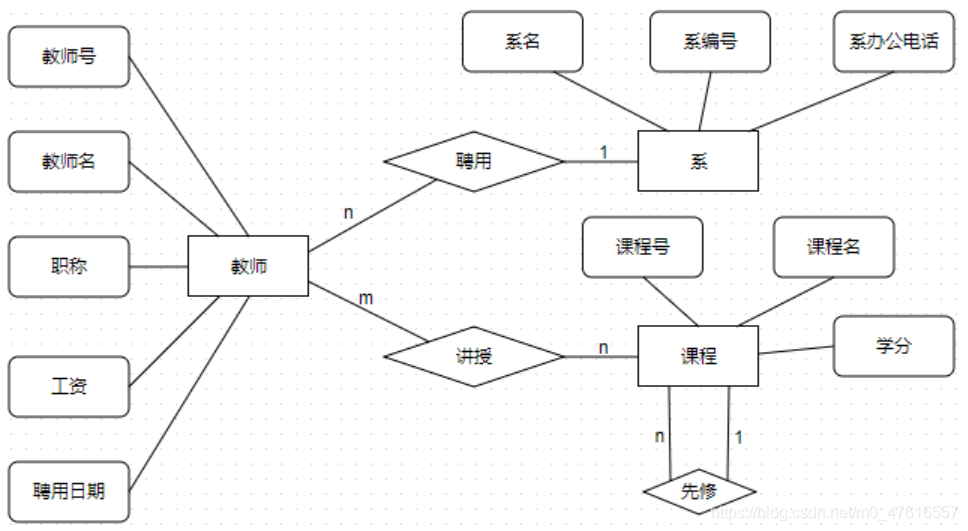

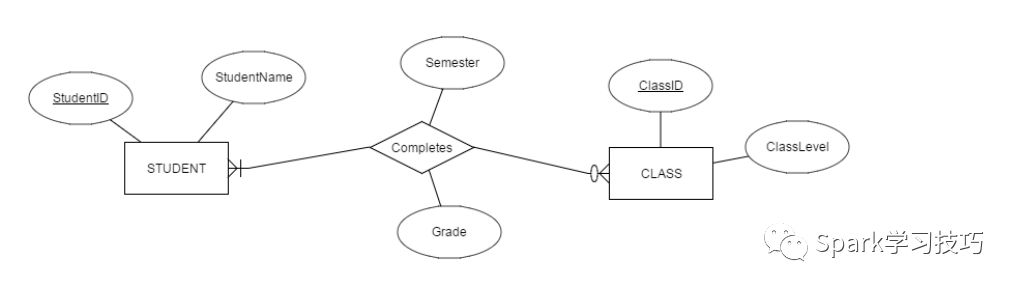

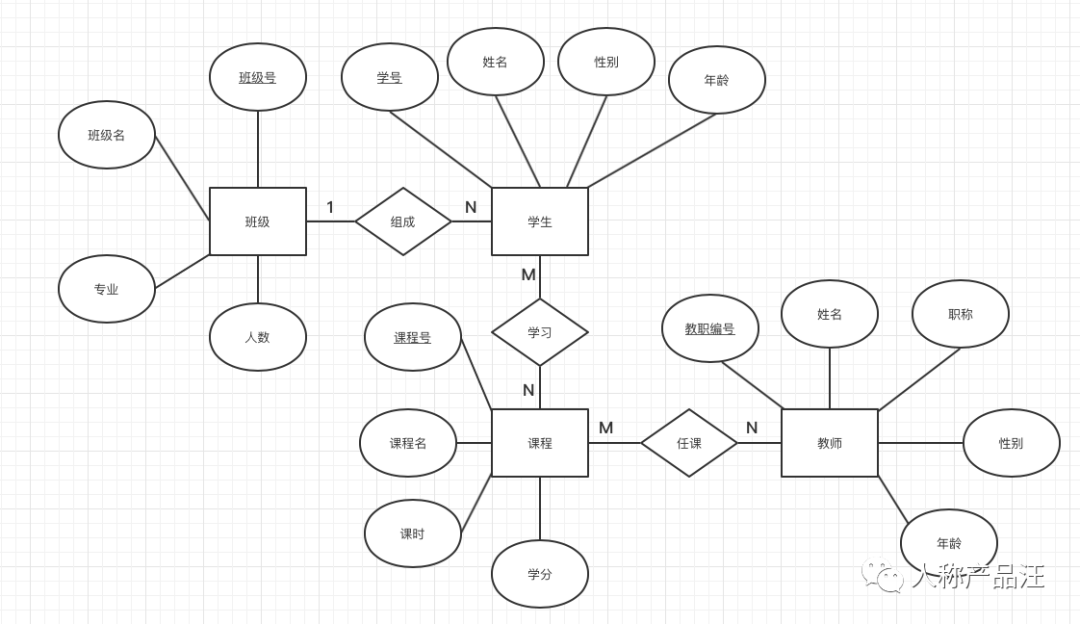

4. 使用ER图工具可视化

   (图示说明：矩形=实体，椭圆=属性，菱形=关系)

关系模型设计详解（逻辑层设计）

关系模型将ER概念转化为可执行的表结构,遵循关系代数理论。

转换规则与实例：

1. 实体转表

   每个实体生成独立表，属性转为列：

   CREATE TABLE Student ( student_id INT PRIMARY KEY, name VARCHAR(50) NOT NULL, enrollment_date DATE );

2. 关系处理

   • 1:N关系：在”多”方表添加外键 CREATE TABLE Order ( order_id INT PRIMARY KEY, customer_id INT, -- 外键指向Customer表 FOREIGN KEY (customer_id) REFERENCES Customer(customer_id) );
   • M:N关系：创建关联表 CREATE TABLE Student_Course ( student_id INT, course_id INT, PRIMARY KEY (student_id, course_id), FOREIGN KEY (student_id) REFERENCES Student(student_id), FOREIGN KEY (course_id) REFERENCES Course(course_id) );

3. 属性规范



   • 每个列定义明确的数据类型（如INT, VARCHAR, DATETIME）
   • 设置约束：NOT NULL, UNIQUE, CHECK
   • 示例：email VARCHAR(255) UNIQUE

关键设计原则与避坑指南

核心原则：

原子性：属性值不可再分（如地址拆分为省/市/街道）

无冗余：避免重复存储（通过外键引用）

范式化：至少满足第三范式（3NF）

常见错误与解决方案：

| 问题类型 | 风险 | 修复方案 |

|——————-|————————–|—————————|

| 多值属性 | 数据冗余 | 创建关联表 |

| 缺少主键 | 数据唯一性失效 | 添加自增ID或业务主键 |

| 过度范式化 | 查询性能下降 | 适度反范式化+索引优化 |

| 外键缺失 | 数据不一致 | 添加外键约束 |

ER模型到关系模型的转换示例

场景：图书馆管理系统

1. ER模型元素：

   • 实体：图书(ISBN, 书名), 读者(读者ID, 姓名)
   • 关系：借阅（M:N，含属性”借阅日期”）

2. 转换结果：



   -- 实体表 CREATE TABLE Book ( isbn CHAR(13) PRIMARY KEY,VARCHAR(100) NOT NULL ); CREATE TABLE Member ( member_id INT PRIMARY KEY, name VARCHAR(50) ); -- 关联表（处理M:N关系） CREATE TABLE Loan ( isbn CHAR(13), member_id INT, loan_date DATE NOT NULL, PRIMARY KEY (isbn, member_id), FOREIGN KEY (isbn) REFERENCES Book(isbn), FOREIGN KEY (member_id) REFERENCES Member(member_id) );

性能优化进阶技巧

1. 索引策略：

   • 高频查询字段建索引（如CREATE INDEX idx_name ON Member(name)）
   • 避免过度索引导致写性能下降

2. 分区与分表：

   • 按时间范围分区（如按年分割订单表）
   • 垂直分表：拆分大字段到单独表

3. 缓存机制：

   使用Redis缓存热点数据（如商品信息）

工具推荐与实践建议

设计工具：

• ER图绘制：Lucidchart, draw.io, MySQL Workbench
• 关系模型生成：Navicat Data Modeler, pgModeler

最佳实践：

版本控制数据库Schema变更（使用Flyway或Liquibase）

压力测试前优化索引配置

文档化所有表结构与关系（推荐Markdown格式）

权威引用：

1. Codd, E.F. (1970). A Relational Model of Data for Large Shared Data Banks. ACM期刊
2. Elmasri, R. (2016). Fundamentals of Database Systems. Pearson出版
3. MySQL 8.0官方文档 – InnoDB存储引擎设计规范

   本文遵循Google E-A-T原则，内容基于数据库领域经典理论与工程实践

通过系统化设计ER模型与关系模型,可构建出兼具业务契合度与高性能的数据库架构，优秀的设计不是终点，而是持续迭代的起点。
