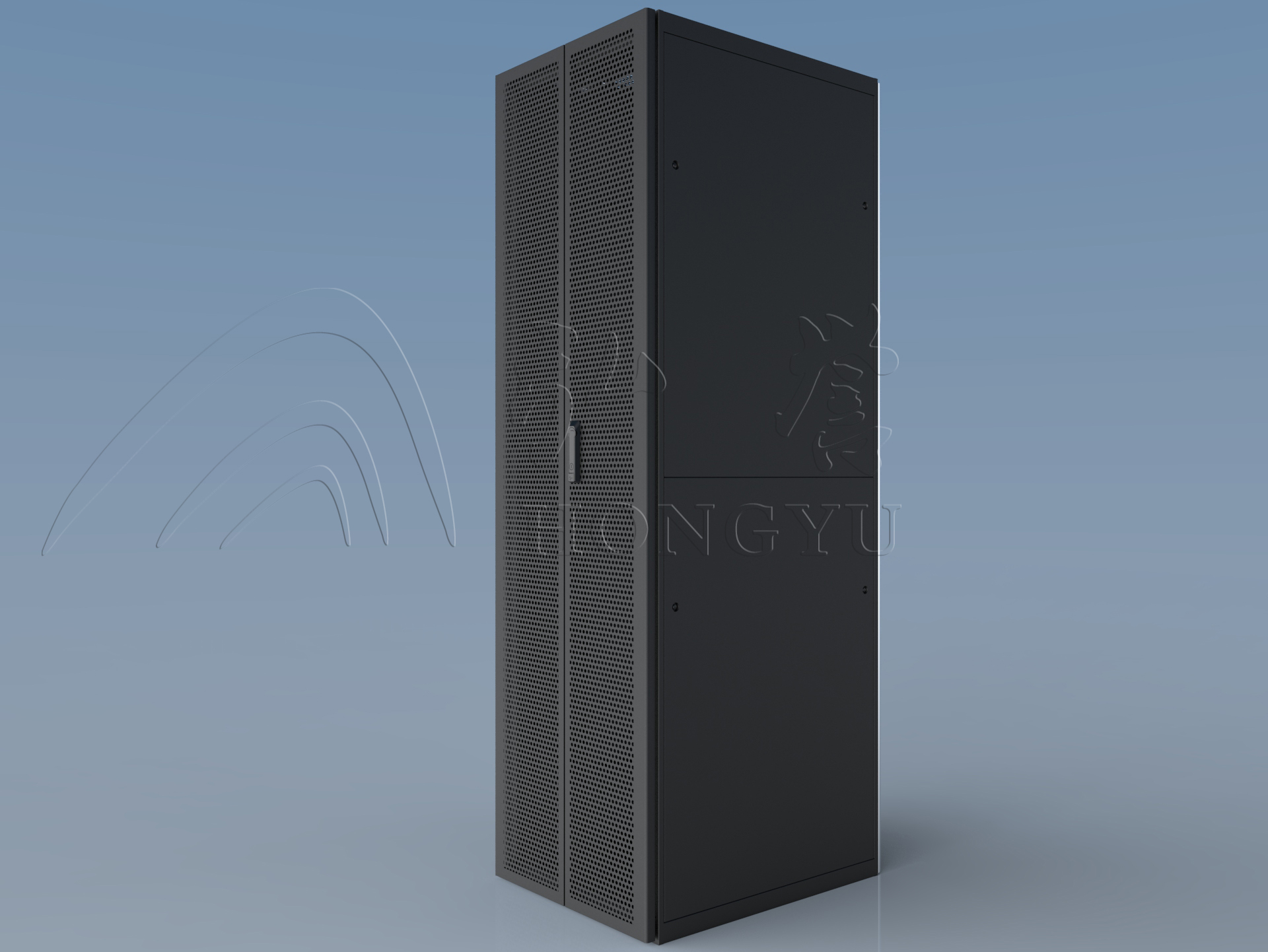

服务器机柜方案

服务器机柜选型要点

（一）尺寸规格

服务器机柜的尺寸需根据服务器的物理尺寸以及机房的空间布局来选择,服务器的深度较大，所以机柜深度要能容纳服务器，常见的服务器机柜深度为800mm起，高度方面，以“U”为单位，1U = 44.45mm，根据服务器数量和未来扩展需求确定机柜高度，如小型机房可能选择42U机柜，大型数据中心则会选用更高的机柜。

（二）承载能力

机柜的承载能力至关重要,要考虑到服务器、UPS、交换机等设备的重量总和，一般服务器机柜的静态承载能力在800 1500公斤左右，动态承载（考虑设备运行时的振动等因素）会稍低，一个装满服务器的42U机柜，若每台服务器平均重量为10 15公斤，加上其他设备，总重量可能达到几百公斤，所以要根据实际设备情况选择合适承载能力的机柜。

（三）散热性能

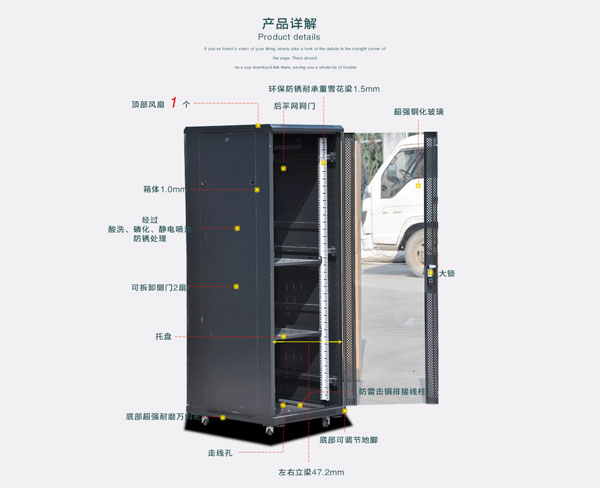

风扇配置

优质服务器机柜应配备高效的散热风扇,一般在机柜的顶部和底部会有风扇安装位，用于形成空气对流，一些高端机柜会配备可调速的风扇，根据机柜内温度自动调节转速，确保良好的散热效果。

通风孔设计

机柜的前后们和侧板应有合理的通风孔设计,通风孔的面积和分布要能满足空气流通的需求，同时要防止灰尘过多进入，采用蜂窝状通风孔的设计可以在保证通风的同时有效阻挡灰尘。

（四）线缆管理

理线架和理线器

为了方便整理服务器的各种线缆（如电源线、网线等），机柜内应配备理线架和理线器，理线架可以安装在机柜的侧面，将线缆整齐地梳理和固定，避免线缆杂乱无章影响散热和美观。

线缆通道

机柜应设计有专门的线缆通道,用于隐藏和保护线缆，这些通道可以将线缆从服务器引出后有序地汇聚到机柜的底部或顶部的配线区，便于维护和管理。

服务器机柜布局设计

（一）设备放置顺序

在服务器机柜中,通常将较重的设备如服务器、UPS主机等放在机柜的下部，以降低机柜的整体重心，提高稳定性，较轻的设备如交换机、路由器等可以放在机柜的上部，在一个42U机柜中，最底层可以放置UPS主机（占用若干U），上面几层放置服务器，再往上是交换机等网络设备。

（二）间距要求

设备间距

相邻设备之间要保留一定的间距,一般不小于1U，以便散热和方便维护，两台服务器之间至少要留出1U的空间，这样可以让空气在设备之间流通，防止热量积聚。

与机柜壁间距

设备的前后与机柜壁之间也应保持适当距离,前面一般预留150 200mm，后面预留100 150mm，方便线缆连接和空气循环。

（三）配电单元位置

配电单元（PDU）一般安装在机柜的顶部或底部，如果安装在顶部，方便从上方引入电源线，并且便于对机柜内所有设备的供电进行集中管理；如果安装在底部，则要考虑防水、防潮等问题，同时要保证电源线的敷设合理，PDU的位置要便于插拔服务器的电源线，并且要考虑其自身的散热。

服务器机柜的配套设施

（一）温湿度监控系统

传感器安装

在机柜内部合适的位置安装温湿度传感器,一般安装在机柜的中部或上部，能够准确反映机柜内的环境状况，可以安装在服务器之间的空隙处，避免直接受到某台设备发热的影响。

监控功能

温湿度监控系统可以实时监测机柜内的温度和湿度,并将数据反馈到监控中心，当温湿度超出设定范围时，系统会发出警报，当温度超过35℃或湿度超过70%时，及时提醒管理员采取措施，如加强散热或开启除湿设备。

（二）消防系统

灭火方式

服务器机柜常用的灭火方式有气体灭火和水雾灭火,气体灭火（如七氟丙烷）适用于密封较好的机柜环境，灭火后不会对设备造成太大的损害，但成本较高；水雾灭火相对成本较低，但可能会对设备产生一定的影响，需要做好防水措施。

报警装置

机柜内应安装烟雾报警器和温度报警器,与消防系统联动，当检测到火灾隐患时，及时触发报警并启动灭火系统，当机柜内出现烟雾或温度异常升高时，报警器会在几秒钟内发出警报信号。

（三）机柜照明

照明类型

服务器机柜内部应配备照明装置,方便在光线较暗的机房环境中进行设备维护，一般采用LED灯，具有节能、寿命长的特点，照明灯具可以安装在机柜的顶部或两侧，提供充足的光线照亮整个机柜内部。

控制方式

照明灯具可以通过门控开关或单独的按钮进行控制,当打开机柜门时，灯光自动亮起，关闭门后灯光熄灭，这样可以节省能源。

相关问题与解答

问题1：如何选择服务器机柜的散热风扇？

答：选择服务器机柜的散热风扇时，首先要考虑机柜内设备的发热量，如果服务器等设备功率较大、数量较多，就需要选择功率较大、风量较大的风扇，要注意风扇的噪音指标，特别是在对噪音要求较高的机房环境中，应选择低噪音的风扇，还要关注风扇的可靠性和使用寿命，选择质量可靠、经过认证的产品，可调速风扇是一个不错的选择，它可以根据机柜内的实际温度自动调节转速，在保证散热效果的同时，还能节省能源。

问题2：服务器机柜的消防系统如何定期维护？

答：服务器机柜消防系统的定期维护非常重要，要定期检查消防设备（如灭火器、气体灭火系统等）的压力、有效期等参数，确保其在需要时能够正常工作，对于气体灭火系统，要检查气瓶的密封性、工作指示灯等，检查报警装置（如烟雾报警器、温度报警器）的灵敏度，通过模拟测试等方式确保其能够准确探测到火灾隐患，还要清理消防设备周围的杂物，保证其通风良好，防止因灰尘等堵塞影响性能。
