服务器双电源原理
器 双电源通过两个独立电源模块实现冗余供电，正常时共同工作；当一电源故障，自动切换设备迅速转由另一电源接管，保障持续稳定运行
基本概念与作用
服务器采用双电源设计是一种高可靠性的供电方案,其核心目标是通过冗余机制确保设备在单个电源故障时仍能持续运行，这种架构常见于关键业务场景（如数据中心、金融交易系统），可有效避免因电源失效导致的停机损失，两个独立电源模块通常并联接入交流输入，共同为服务器内部电路提供稳定电能，当其中一个出现异常时，另一个能无缝接管全部负载。

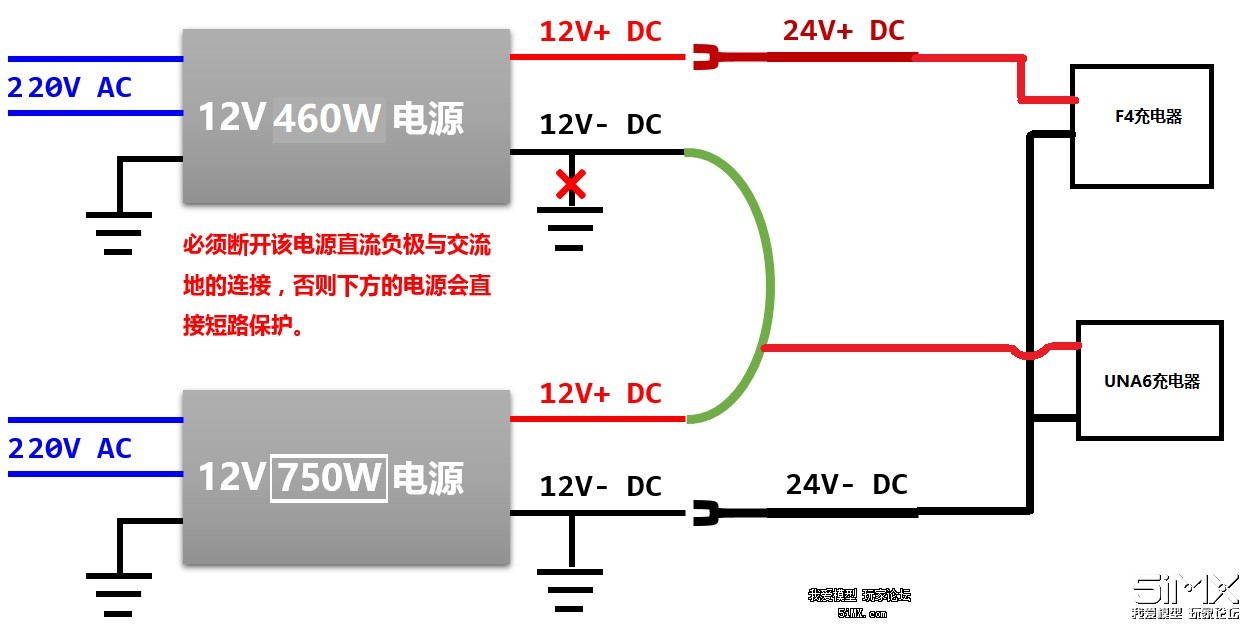

硬件组成与连接方式
| 组件名称 | 功能描述 | 典型配置示例 |
|---|---|---|
| 主电源模块A | 承担主要供电任务，支持宽幅电压输入（如100–240VAC） | 800W额定功率，效率≥96% |
| 主电源模块B | 作为热备份单元，实时监测自身状态并与模块A保持同步 | 同规格冗余设计，支持负载均衡模式 |
| PDU分配单元 | 将市电分流至两个独立支路，配备断路器和EMI滤波器 | 每路配置16A空气开关 |
| 背板总线系统 | 采用OR逻辑电路实现自动切换，确保电流路径无间断 | PCIe插槽级供电隔离设计 |
| LED指示灯组 | 通过颜色编码显示各电源工作状态（绿色=正常/黄色=预警/红色=故障） | 前面板集中告警灯带 |

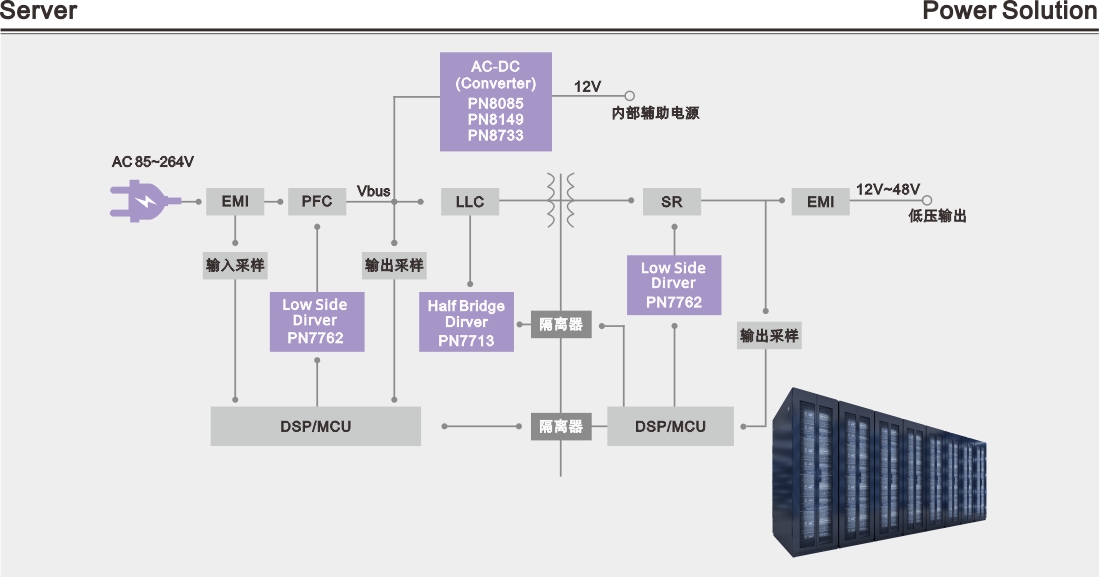

工作机制详解
正常工况下的负载均衡模式
在双电源均正常工作时,系统会根据预设算法动态分配电流比例（常见为50:50或按效率优化调整），例如Dell PowerEdge系列服务器采用智能功耗管理技术，使两个电源始终处于最佳能效比区间运行，既延长元件寿命又降低发热总量。
故障切换过程
当检测到某电源出现以下任一情况时触发切换：
输入电压波动超过±15%阈值
输出功率跌落至额定值的80%以下
温度传感器报警（>75℃）
风扇转速异常导致散热不良
此时OR逻辑电路会在微秒级时间内完成切换，切换期间由大容量电容组维持短暂供电，确保CPU等敏感部件不受冲击。
维护安全性保障
支持带电插拔操作,工程师可在不关闭系统的状态下更换故障电源模块，以HPE ProLiant Gen10为例，其滑轨式设计允许单手完成模块替换，且新装入的电源会自动加入现有供电体系。
优势对比分析
| 特性维度 | 单电源方案 | 双电源方案 |
|---|---|---|
| 可用性 | MTBF约5万小时 | MTBF提升至12万小时（基于并行系统模型） |
| 维护窗口期 | 需计划停机维护 | 支持在线热替换 |
| 容错能力 | 无冗余保护 | N+1冗余架构 |
| TCO成本效益比 | 初期投入低但风险成本高 | 初期成本增加30%，但年均故障损失降低75% |
| 扩展灵活性 | 受限于最大单机柜密度 | 适配高密度部署需求（如刀片服务器集群） |
典型应用场景
▶️ 超融合架构集群：每个节点都需要独立的故障隔离域
▶️ 边缘计算网关：在恶劣工业环境中保障设备不间断运行
▶️ AI训练加速平台：支撑GPU阵列的高功耗稳定需求
▶️ 医疗影像处理中心：符合HIPAA标准的医疗设备级可靠性要求
相关问题与解答
Q1：如何判断服务器是否真正实现了双电源冗余？
A：可通过三个层面验证：①查看硬件面板上的双电源指示灯是否同时亮起；②进入BIOS/UEFI界面确认”Power Redundancy”选项已启用；③使用IPMI工具执行模拟断电测试，观察系统是否能自动切换至备用电源。
Q2：双电源系统的能耗是否一定比单电源高？
A：并非绝对，现代服务器采用动态功率调节技术，在负载较低时会优先使用单个高效电源模块，仅当负载超过阈值时才启动第二个电源，实测数据显示，戴尔R750xa机型在40%负载率下，双电源模式反而比
