图片服务器负载均衡
图片服务器负载均衡通过智能调度策略将用户请求分发至多台服务器，优化资源利用率，提升访问速度与稳定性，保障
核心需求背景
随着互联网业务增长,单台图片服务器难以承受高并发访问压力，易出现响应延迟甚至崩溃，通过负载均衡将请求分散至多台服务器，可提升系统吞吐量、可用性和容错能力，尤其适用于电商详情页、社交平台相册等高频读操作场景。
主流负载均衡方案对比
分类维度：部署位置 | 工作原理 | 典型代表
| 类型 | 特点 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|---|
| DNS轮询 | 基于域名解析返回多个IP地址 | 简单低成本 | 无法感知真实负载状态 | 小型网站初级分流 |
| 四层LB | TCP/UDP层转发（修改目标IP+端口），不解析报文内容 | 高性能低延迟，支持百万级并发 | 仅能做基础流量分发 | 长连接为主的服务 |
| 七层LB | HTTP层处理，可根据URL/Header/Cookie等规则做智能路由 | 灵活控制请求路径，支持复杂策略 | 消耗更多CPU资源 | Web应用精细化调度 |
| 云服务商SLB | 集成化管理，自动扩缩容，提供SSL卸载/分布防护等增值服务 | 运维成本低，弹性扩展能力强 | 厂商锁定风险 | 中大型企业云原生架构 |
关键技术选型建议
| 决策因素 | 推荐方案 | 说明 |
|---|---|---|
| 实时性要求 | 七层LB + 会话保持 | 确保同一用户连续请求落在同一节点 |
| 地理分布 | CDN加速 + 边缘节点LB | 降低跨地域访问延迟 |
| 冷热数据分离 | 热点缓存前置 + 后端集群 | 减轻主存储压力 |
| 故障转移 | 健康检查机制 + 熔断降级 | 异常节点自动剔除，保障服务连续性 |

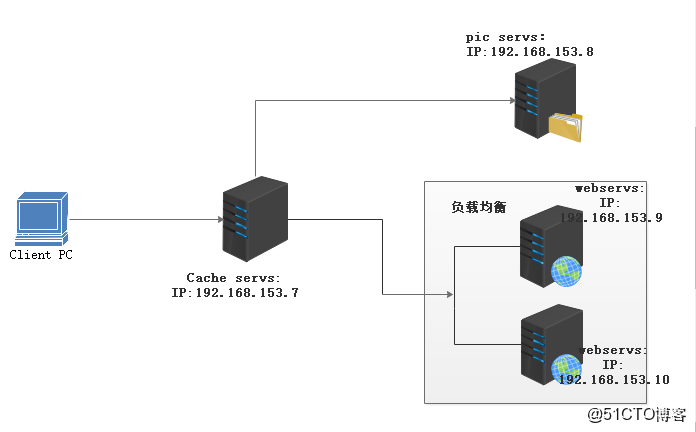

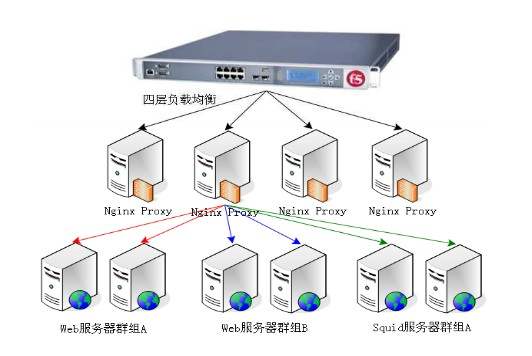

典型架构设计示例
客户端 → [CDN节点] → [负载均衡器] → [图片服务器集群] ↓ [对象存储/数据库]
实施要点：
- 动静分离：原始图片存于OSS，处理后缩略图缓存至分布式内存（Redis/Memcached）
- 动态扩容：结合云监控指标（CPU>70%、带宽利用率>80%）触发自动扩容
- 安全加固：WAF防火墙拦截恶意请求，IP黑白名单限制爬虫频率
- 日志分析：收集Nginx/OpenResty访问日志，通过ELK栈挖掘热门资源特征
性能优化关键点
| 优化方向 | 具体措施 | 预期效果 |
|---|---|---|
| 传输效率 | WebP/AVIF格式转换，启用Gzip/Brotli压缩 | 文件体积减少50%-70% |
| 缓存策略 | LRU淘汰算法，设置合理的TTL（如30天），预加载常用尺寸变体 | 命中率提升至90%以上 |
| 异步处理 | 大图生成任务放入消息队列（RabbitMQ/Kafka），由专用Worker进程消费 | 主线程响应时间缩短80% |
| 协议升级 | HTTP/2多路复用，HTTP/3(QUIC)减少握手开销 | 首屏加载速度提升40%+ |
常见问题与解答
Q1: 如何处理突发流量导致的短暂卡顿？
A: 采用三级缓冲机制：①本地磁盘作为应急存储池；②预热冷门资源到SSD；③启用BFE(Backend Feed Engine)提前推送预测热点，同时配置限流降级策略，优先保障核心业务流畅度。
Q2: 新旧版本图片共存时如何平滑切换？
A: 使用双轨制发布流程：新生成的图片写入新版本目录，旧版本保留但禁止更新，通过灰度发布逐步将流量切向新版本，期间若发现异常可快速回滚，最终采用原子替换方式删除旧版本目录。
延伸思考题

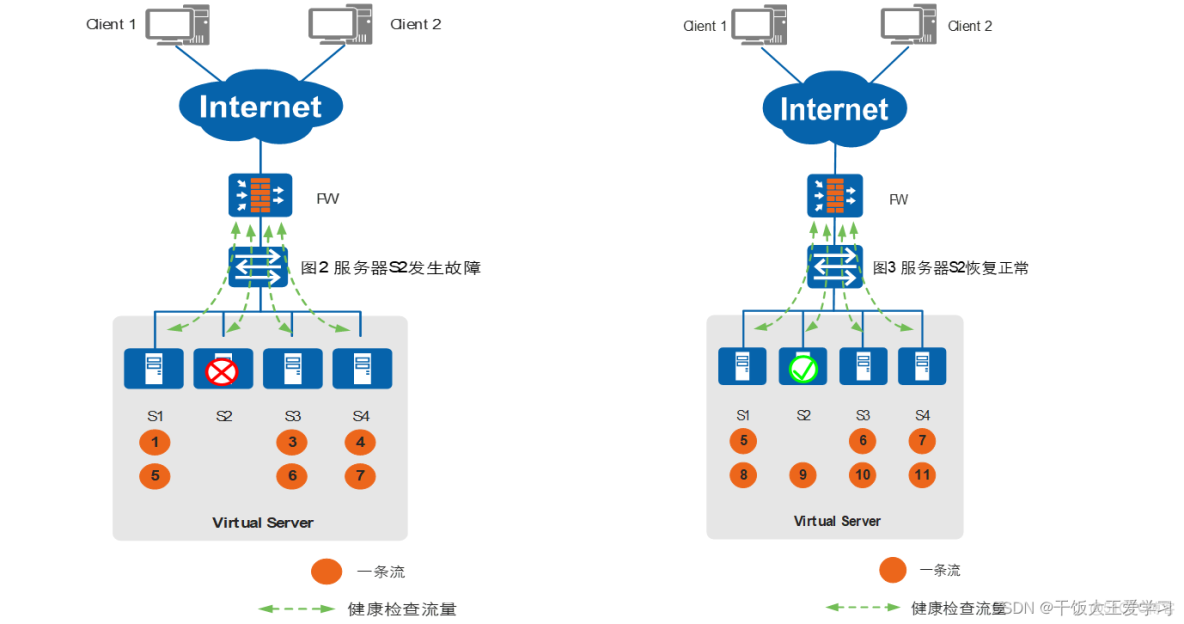

问: 如果某台图片服务器突然宕机，负载均衡器多久能检测到并停止分配请求？
答: 取决于健康检查间隔（通常5-30秒）+ 超时阈值（默认3次失败），理想情况下可在1分钟内完成故障隔离，实际生产环境建议设置为”连续2次心跳丢失即标记为不可用”。
问: 为什么推荐使用一致性哈希算法而非简单轮询？
答: 当服务器数量变化时，普通轮询会导致大部分请求重新路由；而一致性哈希能保证相同请求始终命中同一服务器，避免缓存失效带来的额外开销，特别适合依赖本地
