ibm服务器诊断面板

admin
云服务器
2025-08-08
7

M服务器诊断面板可查看硬件状态、日志等信息，助于快速定位与解决服务器故障问题

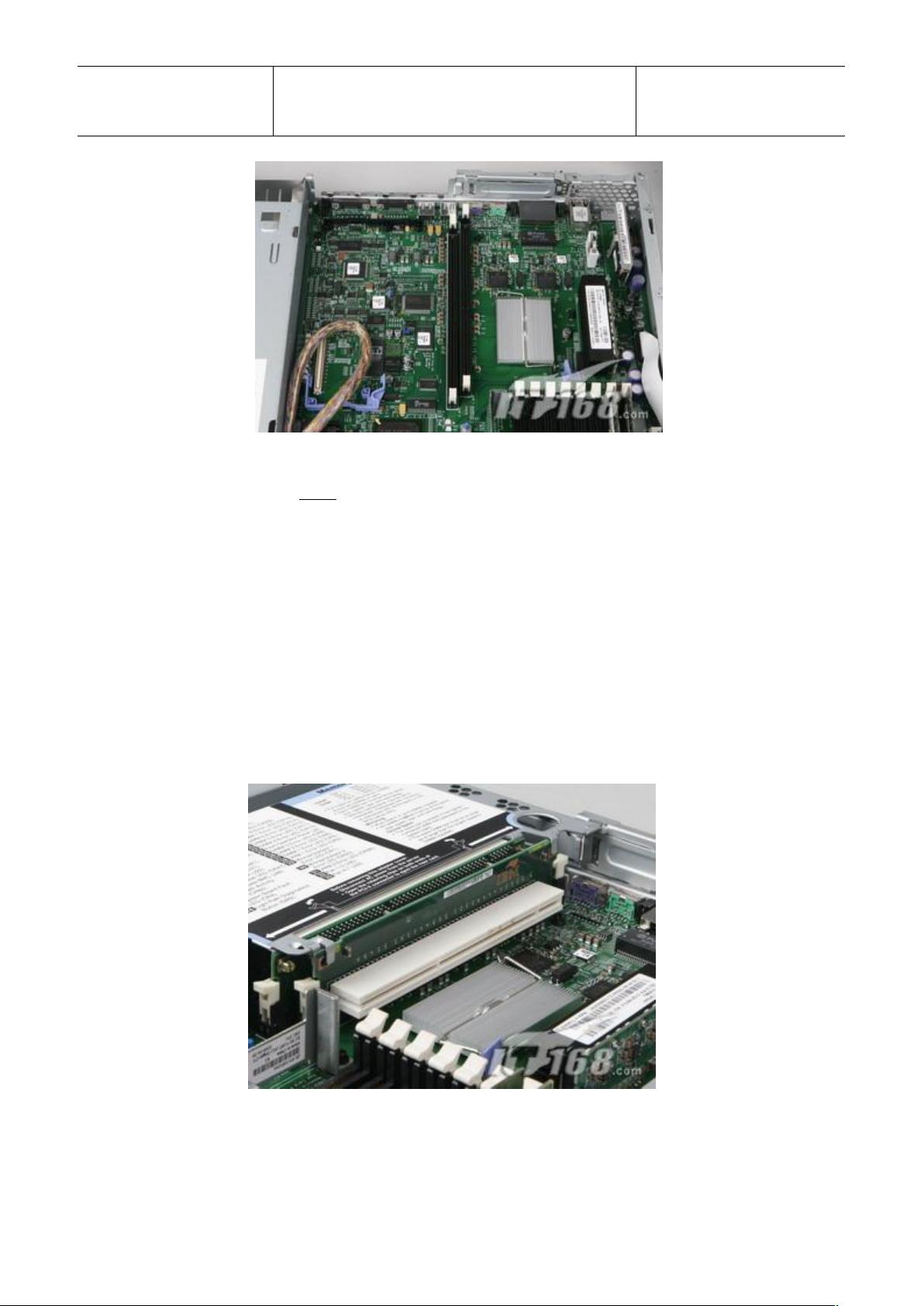

IBM服务器诊断面板

IBM服务器一般会有一个服务器操作员信息面板（诊断面板），服务器一般的硬件故障都会在诊断面板上提示，但这些提示可能只是一个大概的诊断故障,有助于系统管理员更好地维护。

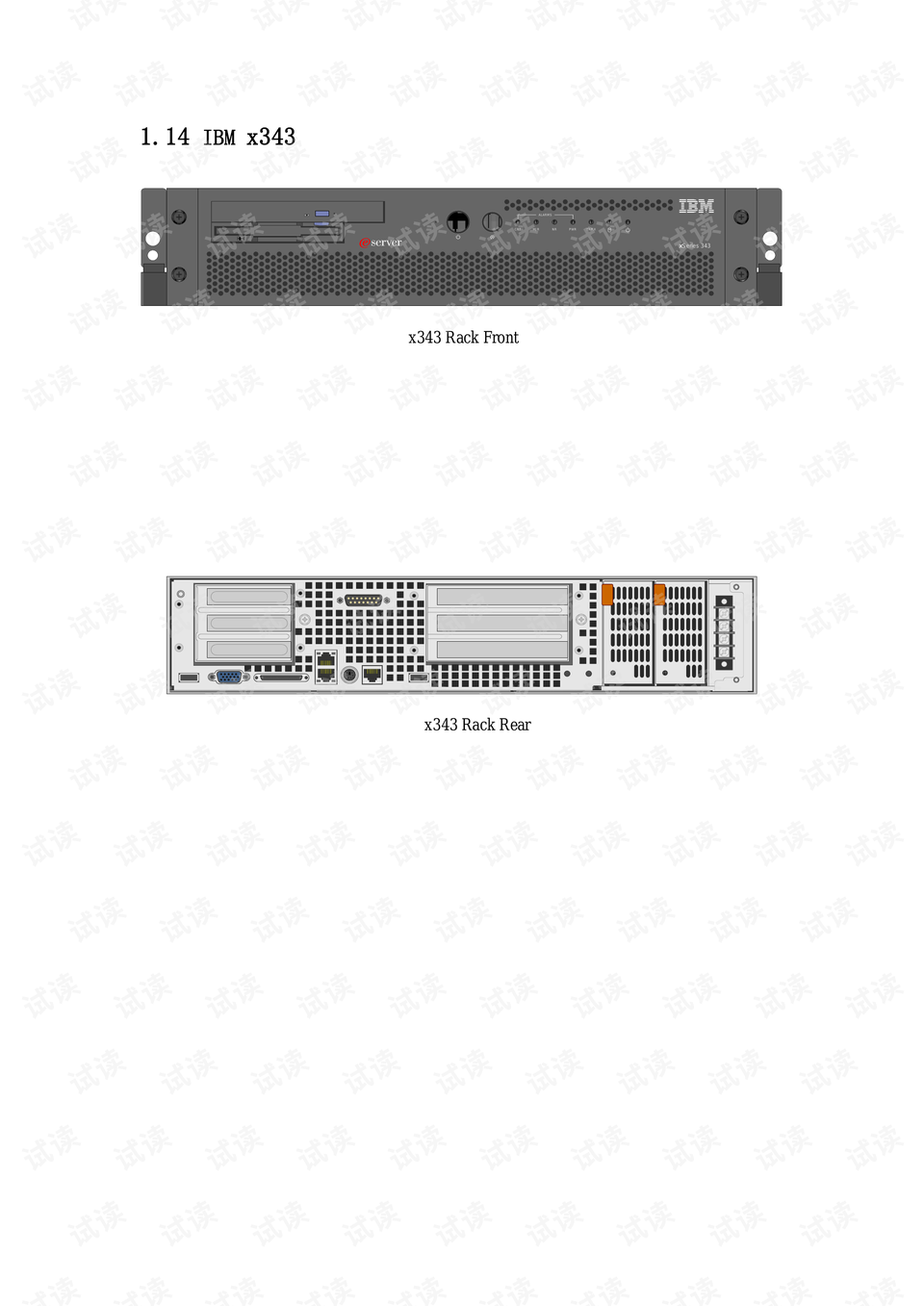

常见IBM服务器诊断面板位置及指示灯说明

IBM X3650 M3诊断面板

位置：电源控制按钮和供电指示灯位于服务器前面板，光通路诊断面板位于操作员信息面板后面,需通过释放滑锁操作。
指示灯说明
- 电源控制按钮和供电指示灯：按下此按钮可手动开启和关闭服务器，或唤醒处于省电状态下的服务器，供电指示灯状态如下：
  - 熄灭：未接通交流电,或者电源或指示灯本身出现故障。
  - 快速闪烁（每秒四次）：服务器已关闭，但未准备就绪，无法开启，电源控制按钮已禁用，服务器接通交流电源后大约三分钟,电源控制按钮便会激活。
  - 缓慢闪烁（每秒一次）：服务器已关闭，并且已准备就绪，可以开启,您可以按电源控制按钮以开启服务器。
  - 点亮：服务器开启。
  - 逐渐变暗直至熄灭：服务器处于省电状态，要唤醒服务器，请按电源控制按钮或使用IMM Web界面。
  - 标注：如果该指示灯熄灭，并不表示服务器中不存在电流，该指示灯可能已烧毁，要切断服务器中的所有电流,必须从电源插座断开电源线。
- 以太网图标指示灯：该指示灯点亮以太网图标。
- 以太网活动指示灯：如果这些指示灯中任意一个点亮，表示服务器正在向连接到对应于该指示灯的以太网端口的以太网LAN发送信号,或正在接收来自该以太网LAN的信号。
- 信息指示灯：当该指示灯点亮时，表示发生了一般性事件，光通路诊断面板上的某个指示灯也会点亮,以帮助找出错误。
- 系统错误指示灯：当该指示灯点亮时，表示发生了系统错误，光通路诊断面板上的某个指示灯也会点亮,以帮助找出错误。
- 定位器按钮和定位器指示灯：使用该指示灯可用肉眼在其他服务器中找到该服务器，它还可用于证明受信平台模块（Trusted Platform Module，TPM）的物理存在,按下此按钮可从本地开启或关闭该指示灯。

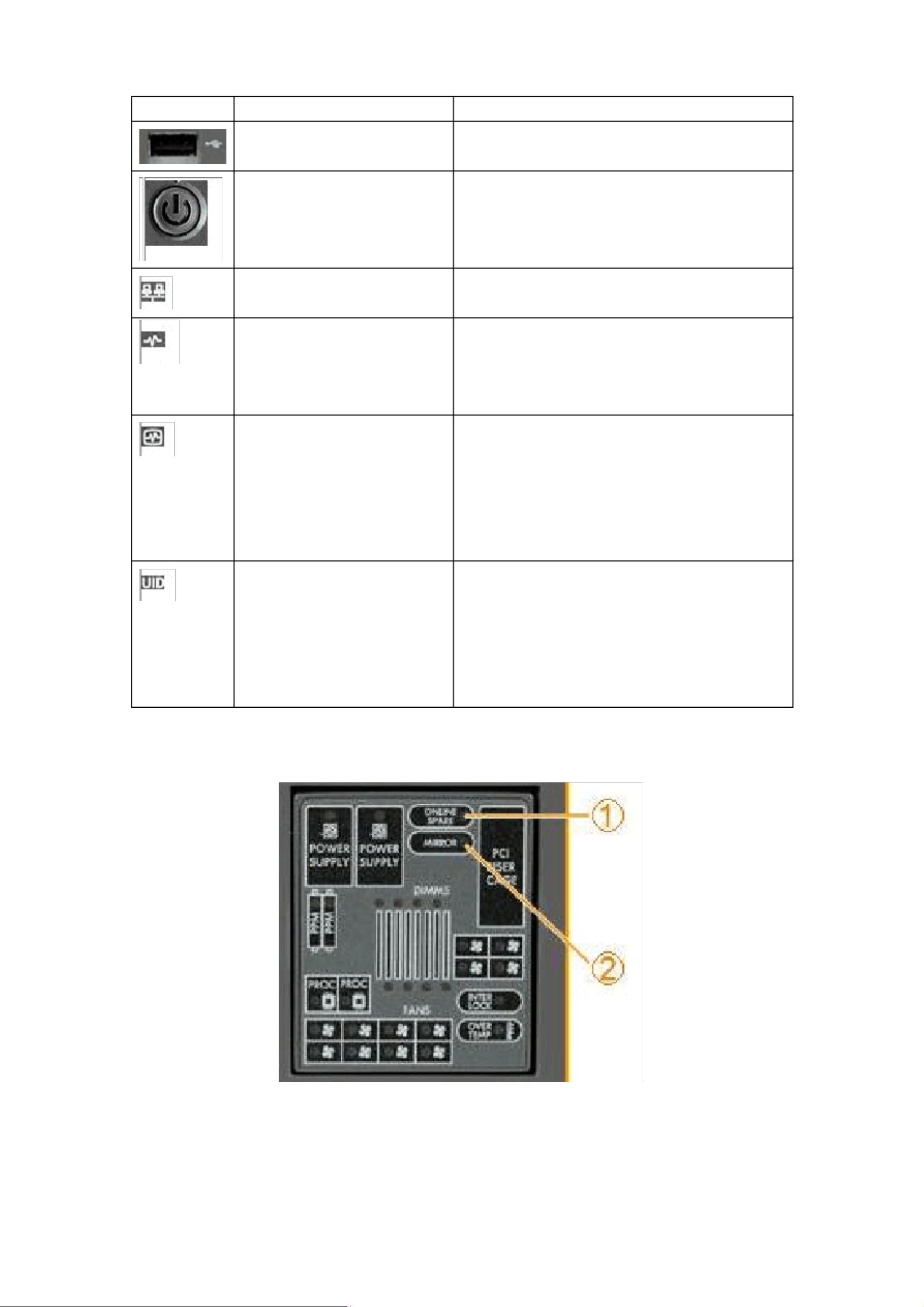

光通路诊断面板LED说明

BRD指示灯：主板上发生错误时可能点亮，如缺少PCI转接卡组合件、稳压器发生故障等。
CPU指示灯：当只有CPU指示灯点亮时，才表示微处理器发生故障；当CPU指示灯和CNFG指示灯都点亮时,表示微处理器配置无效。
DASD指示灯：发生硬盘驱动器错误,如硬盘驱动器故障或缺失。
FAN指示灯：风扇发生故障，或者是运行过慢，或者是已卸下风扇,TEMP指示灯可能也会点亮。
LOG指示灯：已将错误消息写入系统事件日志。
MEM指示灯：当只有MEM指示灯点亮时，才表示发生了内存错误；当MEM指示灯和CNFG指示灯都点亮时,表示内存配置无效。
NMI指示灯：发生不可屏蔽的中断,或按下了NMI按钮。
OVER SPEC指示灯：由于某个电源通道上出现电源超负荷情况，所以关闭了服务器,电源功率超过最大额定值。
PCI指示灯：PCI总线或主板上发生错误,发生故障的PCI插槽旁的附加指示灯点亮。
PS指示灯：电源发生故障。
RAID指示灯：RAID卡发生故障,RAID卡有错误信息或RAID卡有硬件错误。
SP指示灯：服务处理器（IMM）发生故障。
TEMP指示灯：系统温度已超出阈值级别,发生故障的风扇会导致TEMP指示灯点亮。

进入IBM服务器诊断面板的方法

开机时进入：确保已连接显示器、键盘和鼠标，当服务器启动时，按下特定按键（如“Del”“F2”“F12”“Esc”等，具体按键因服务器型号而异，注意屏幕上的提示信息或参考服务器手册）进入BIOS或UEFI界面，在界面中找到“服务器管理”“系统设置”或“诊断工具”等相关选项,进入后可找到服务器诊断面板。
通过远程连接进入：获得管理员权限，使用远程连接工具（如远程桌面协议）连接到IBM服务器，打开IBM服务器管理软件（如IBM System x或IBM Flex System Manager）,在软件中导航到诊断面板选项并打开。
