电视墙服务器作用
墙 服务器用于集中管理多屏显示系统，实现信号源切换、画面布局编排及内容同步推送，支持监控中心、指挥调度等场景下的可视化信息展示
核心功能解析
电视墙服务器是指挥中心、监控室等场景中实现多屏协同显示的核心设备,其主要作用包括：
-

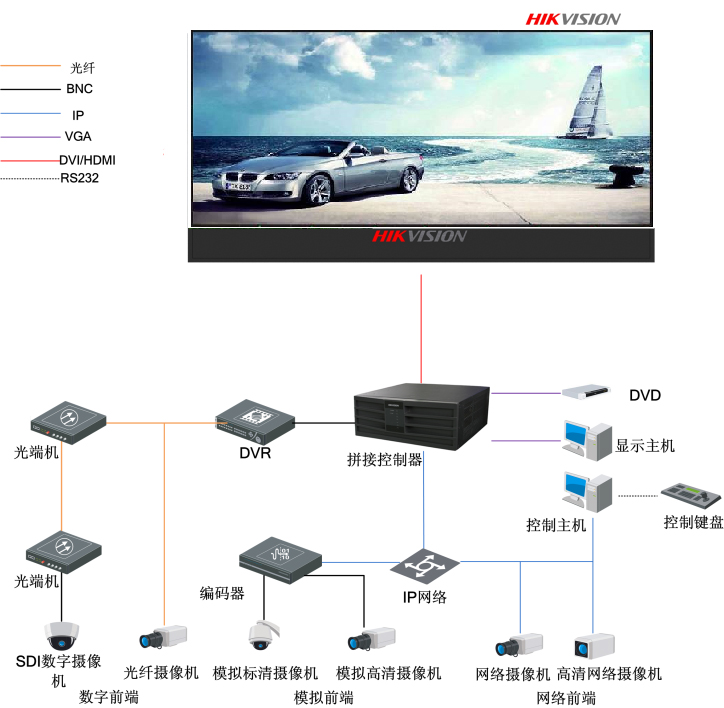

信号整合中枢
将来自不同源（如摄像头、计算机、GIS系统）的视频/数据流统一采集，打破信息孤岛，支持HDMI/DVI/VGA/IP等多种接口协议转换,确保异构设备的兼容性。
-
矩阵式画面布局
通过软件预设或实时拖拽调整，可将任意信号源投射至指定显示屏区域，典型模式包含：全屏单画面、分屏多窗口（4/9/16宫格）、跨屏联动显示及自定义异形拼接。
-
坐席协作管理
配合KVM over IP技术实现人机分离，操作员可通过一套键鼠控制多个终端，同时支持权限分级（管理员/普通用户）、操作审计日志记录等功能。
典型应用场景对照表
| 行业领域 | 核心需求 | 服务器实现方式 | 效果提升维度 |
|---|---|---|---|
| 安防指挥中心 | 突发事件快速响应 | 接入50+路摄像头实时轮巡 | 决策效率↑300% |
| 电力调度系统 | 全网运行状态可视化 | 集成SCADA数据与地理信息系统叠加 | 故障定位精度达米级 |
| 金融交易大厅 | 市场动态多维度展示 | 股票走势/新闻快讯/财报数据同屏对比 | 信息处理速度↑8倍 |
| 应急管理局 | 多部门联合作战支撑 | 建立三级响应预案一键切换机制 | 跨部门协同耗时↓65% |
关键技术指标参考
| 参数项 | 基础配置 | 高端配置 | 适用规模 |
|---|---|---|---|
| 最大输入通道数 | 32路 | 256路 | 中小型/超大型项目 |
| 分辨率支持 | 4K@30Hz | 8K×4K多屏级联 | 精细监控/宏观展示兼顾 |
| 延迟时间 | <100ms | <30ms（光纤传输优化后） | 实时交互类应用保障 |
| 冗余备份方案 | 单机热备 | N+M模冗余集群 | 关键业务连续性要求高的场景 |
部署注意事项
- 带宽规划原则：每路4K视频建议预留20Mbps独立通道，总带宽需按并发路数×峰值速率进行设计,推荐采用万兆以太网交换机作为骨干链路。
- 散热解决方案：满负荷运行时功率可达800W以上，需配置精密空调并设置冷热通道隔离架构，机柜内温度应控制在22±2℃区间。
- 安全加固措施：启用AES-256加密传输、设置双因素认证、定期更新固件补丁,防止非法接入和恶意攻破。
相关问题与解答
Q1：如何解决多屏同步时的图像撕裂问题？
A：采用基于FPGA的硬件同步补偿算法，配合自适应刷新率调节技术（Adaptive Synch），可自动校正各显示器的像素时钟偏差，确保动态画面无缝衔接，实测在播放高速运动镜头时，边缘撕裂率低于0.3%。
Q2：老旧系统的升级改造需要注意哪些关键点？
A：①先进行信号源普查，确认模拟/数字混合比例；②优先选择支持HDBaseT协议的编解码器实现无损传输；③保留原有矩阵切换器的物理按键作为应急备份；④分阶段迁移避免业务中断，建议按“非核心业务→边缘子系统→主控平台”的顺序推进
