服务器网络布线

服务器网络布线

布线前的准备

（一）需求分析

• 确定服务器数量与位置：明确机房内需要部署的服务器具体数量，以及每台服务器在机柜中的大致位置，一个中型数据中心可能规划有 20 台服务器，分两层放置在 4 个机柜中。
• 评估网络带宽需求：根据服务器的用途和预计流量，计算所需的网络带宽，如一台高性能数据库服务器可能需要 1Gbps 甚至更高的独享带宽，而普通的文件服务器可能几百 Mbps 即可满足。
• 考虑未来扩展性：预留一定比例（如 20% 30%）的端口和带宽以应对未来服务器的增加或业务的增长。

（二）设备选型

• 交换机：依据服务器数量和网络拓扑结构选择合适的交换机，如果服务器数量较少且对成本敏感，可选用入门级千兆交换机；对于大规模服务器集群，可能需要高性能的核心交换机和接入交换机，支持万兆甚至更高速率的端口，如思科的 Catalyst 系列高端交换机。
• 网线：优先选择六类或超六类屏蔽网线，以满足千兆网络传输需求并减少信号干扰，对于万兆网络,则需使用六类以上或光纤网线。
• 配线架：用于管理和端接网线，方便维护和跳线操作，常见的有 110 型和模块式配线架,可根据实际需求选择。

（三）机柜规划

• 尺寸与容量：根据服务器的物理尺寸（如 1U、2U 等）和数量，选择合适高度和深度的机柜，一般标准的机柜宽度为 600mm，深度有 800mm、900mm、1000mm 等可选，高度有 42U、45U 等规格。
• 布局设计：合理规划机柜内部的空间，将服务器、交换机、UPS 等设备分层放置，确保良好的散热和线缆管理，通常服务器放置在机柜的下部，交换机在上部,便于布线和维护。

布线流程

（一）机柜内部布线

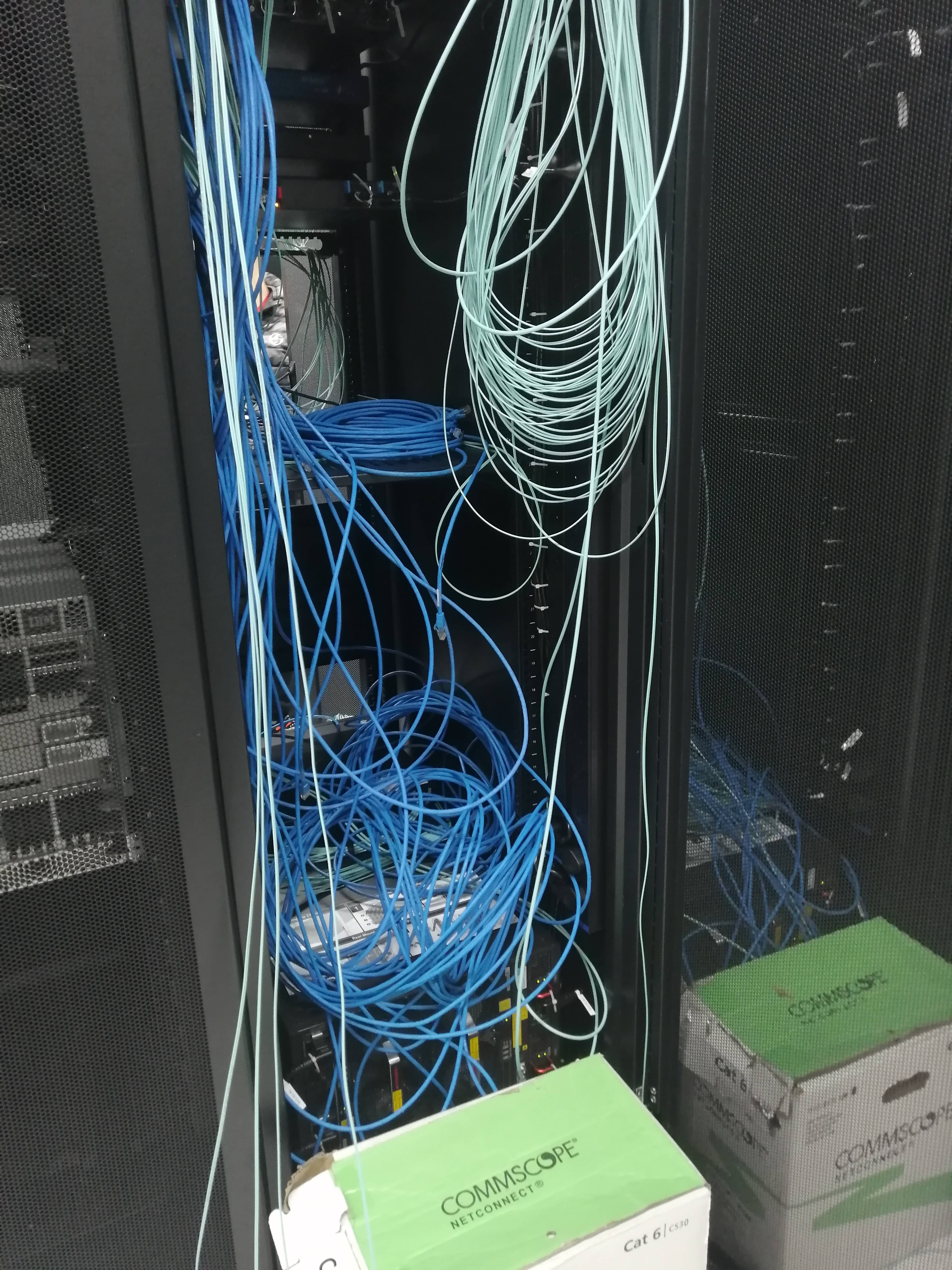

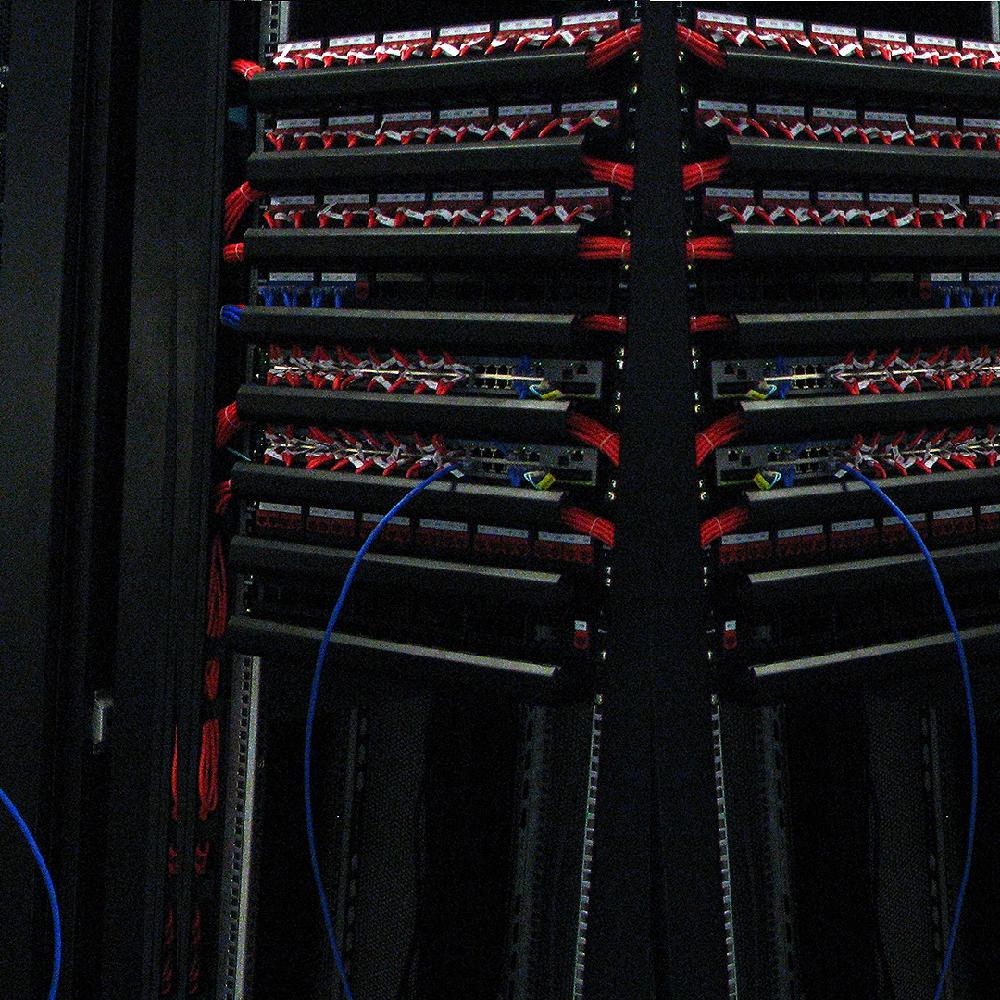

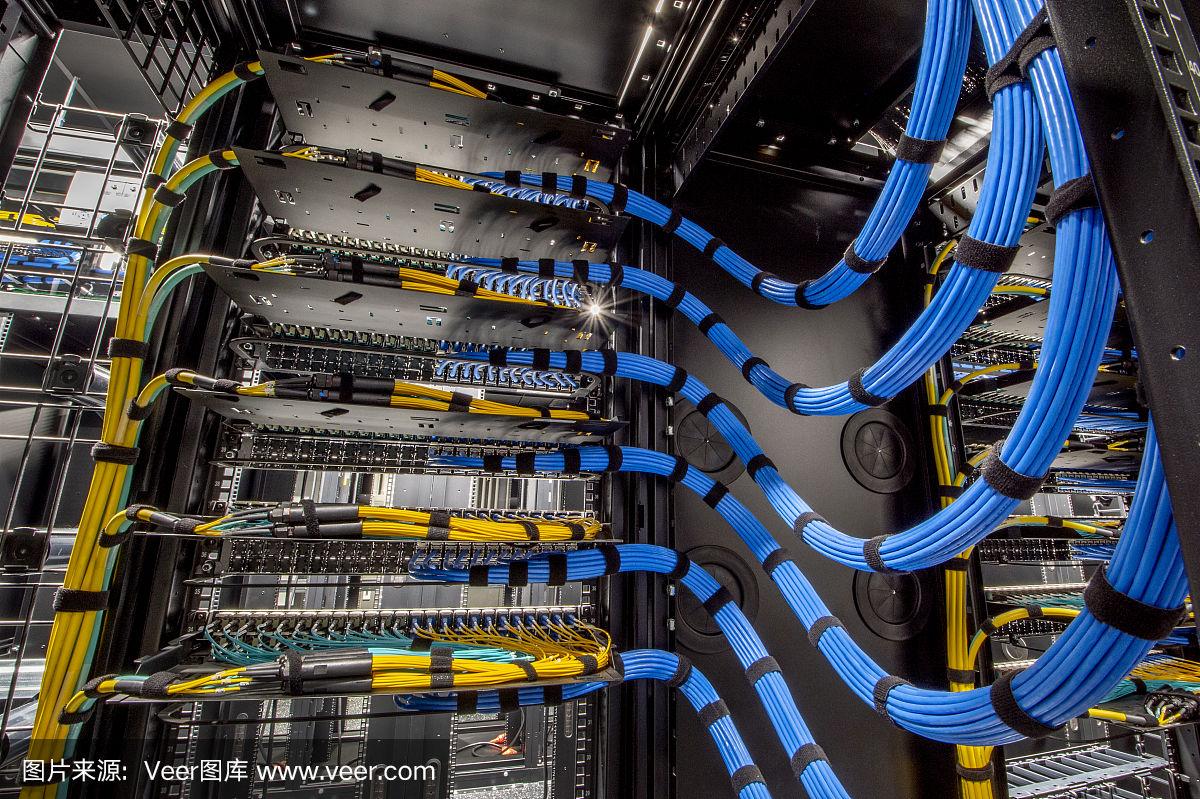

• 服务器连接：将服务器的网络接口通过网线连接到交换机的相应端口，使用理线器将网线整齐地排列在机柜内的走线架上，避免线缆交叉缠绕，对于多台服务器，可采用标签对网线进行标识，注明服务器名称和端口号,便于日后维护。
• 交换机连接：如果机柜内有多个交换机，需按照网络拓扑结构进行互联，在堆叠式交换机组中，使用堆叠线缆连接各个交换机，确保数据传输的稳定性和高效性,将交换机的上行端口通过网线或光纤连接到核心交换机。

（二）机柜间布线

• 水平子系统布线：在不同机柜之间敷设网线或光纤，构成水平子系统，可以使用地板下走线槽、桥架或天花板内的线管等方式进行布线，注意避免与强电线路并行，防止电磁干扰，对于较长距离的布线，应考虑信号衰减问题,适当增加中继设备或采用光纤传输。
• 垂直子系统布线：如果机房有多层，需要通过垂直桥架或线井进行垂直布线，连接不同楼层的机柜，在垂直布线过程中，要确保线缆的固定牢固,防止因重力作用导致线缆脱落或损坏。

（三）核心交换机连接

• 上行链路连接：将各个机柜内的交换机通过高速链路（如万兆光纤）连接到核心交换机，实现整个服务器网络的互联互通，核心交换机通常位于机房的核心区域,具备高性能的交换能力和丰富的端口资源。
• 冗余连接配置：为了提高网络的可靠性，可采用冗余连接方式，如双上行链路连接到核心交换机的不同端口，或使用冗余的核心交换机进行负载均衡和备份，这样在某一条链路或设备出现故障时,网络仍能正常运行。

布线后的测试与维护

（一）测试

• 连通性测试：使用网络测试工具（如 Ping 命令、网络测试仪等）对服务器之间的网络连通性进行测试，确保每台服务器都能够正常访问其他服务器和网络设备，检查各个端口的指示灯状态,确认链路是否正常建立。
• 性能测试：通过专业的网络性能测试软件（如 Iperf 等），测试服务器之间的网络带宽、延迟和丢包率等指标，评估网络是否满足业务需求，如果测试结果不理想，需要检查布线是否存在问题，如网线质量、端口配置等。

（二）维护

• 文档管理：建立详细的网络布线文档，包括服务器 IP 地址分配表、端口对应关系图、网线标签信息等，在网络出现问题时，能够通过文档快速定位故障点,提高维护效率。
• 定期巡检：定期对服务器网络进行巡检，检查线缆是否老化、损坏，设备的运行状态是否正常，端口是否有松动等情况，及时发现并解决潜在的问题,确保网络的稳定运行。
• 故障排除：当网络出现故障时，首先根据故障现象和日志信息进行初步判断，然后按照布线文档逐步排查故障点，常见的故障包括网线损坏、端口故障、交换机配置错误等,针对不同的故障原因采取相应的修复措施。

相关问题与解答

问题 1：在服务器网络布线中，如何选择合适的网线长度？

解答：选择合适的网线长度需要考虑多个因素，首先要根据机柜之间的距离以及服务器在机柜内的位置来确定大致的布线长度，确保网线能够从服务器端口连接到相应的交换机端口，并留有一定的余量（一般 1 2 米）用于机柜内的理线和可能的移动调整，要注意网线的最大传输距离限制，例如超五类网线在百兆网络下最大传输距离为 100 米，在千兆网络下建议不超过 90 米，六类网线在千兆网络下传输距离可适当延长，但过长的网线可能会导致信号衰减严重，影响网络性能，如果布线距离超过网线的传输极限,就需要考虑使用光纤或其他信号放大设备来延长传输距离。

问题 2：服务器网络布线完成后，为什么需要进行性能测试？

解答：服务器网络布线完成后进行性能测试是非常必要的，通过性能测试可以验证布线的质量和合理性，检查网线是否能够支持预期的网络带宽和传输速率，避免因布线问题导致网络瓶颈，影响服务器之间的数据传输效率，性能测试能够发现潜在的网络故障和隐患，如信号干扰、端口配置错误、设备兼容性问题等，在网络正式投入使用前及时解决这些问题，可以提高网络的稳定性和可靠性，保障业务的正常运行，性能测试还可以为网络的优化提供参考依据，根据测试结果调整网络参数、设备配置或布线方式，进一步提升网络性能,满足不断增长的业务需求。

是关于服务器网络布线的详细内容，在实际布线过程中，需要根据具体的机房环境、服务器数量和业务需求等因素进行综合考虑和灵活实施，以确保构建一个稳定、高效
