ibm服务器更换阵列卡
M 服务器更换 阵列卡需先备份数据，确认兼容性，断电操作，按步骤拆卸旧卡、安装新卡并配置RAID设置
前期准备工作
硬件兼容性确认
| 检查项 | 说明 | 操作方法 |
|---|---|---|
| 服务器型号及固件版本 | 确保新阵列卡与IBM服务器完全兼容，可通过HMM（Hardware Management Module）或系统管理软件查询当前配置信息。 | 登录iLO/iDRAC等带外管理界面获取设备详情；核对官方文档中的兼容列表。 |
| RAID级别支持情况 | 不同阵列卡对RAID模式的支持存在差异（如是否支持RAID6、热备盘功能）。 | 参考厂商技术白皮书，对比原有方案与目标设备的参数指标。 |
| 缓存模块匹配性 | 若使用电池保护的BBU（Backup Battery Unit），需验证新旧控制器间的电力适配性。 | 拆除旧卡前记录缓存容量、电压规格等关键参数。 |
数据备份策略
- 全量快照：通过TSM（Tivoli Storage Manager）或第三方工具创建磁盘镜像文件。
- 逻辑卷映射表导出：在OS层面执行lvdisplay命令保存LVM结构信息。
- 配置文件存档：备份/etc/fstab、/boot/grub2.cfg等系统启动相关文件。
工具材料清单
| 序号 | 物品名称 | 用途 | 注意事项 |
|---|---|---|---|
| 1 | 防静电腕带 | 防止静电击穿元件 | |
| 2 | 十字螺丝刀套装 | 拆卸机箱侧板及固定螺丝 | |
| 3 | 光纤/SAS线缆标签机 | 重新标记数据线连接关系 | 避免插错端口导致链路中断 |
| 4 | UPS不间断电源 | 保障更换过程中持续供电 | 提前测试电池续航能力≥30分钟 |
物理更换流程
步骤1：安全关机与断电操作
- 执行shutdown -h now命令正常关闭操作系统。
- 断开交流电源输入,等待至少5分钟使电容充分放电。
- 打开机箱前需佩戴绝缘手套,触摸金属框架释放人体残余电荷。
步骤2：移除旧阵列卡
️ 风险警示：切勿直接拉扯PCB板上的元器件引脚！应先解除以下连接：
- 拔掉所有背板相连的SAS/FC HBA线缆（建议用记号笔标注原插口位置）
- 松开PCIe扩展槽两侧的锁定扣具
- 轻缓抽出卡片时保持垂直角度，避免触碰相邻组件

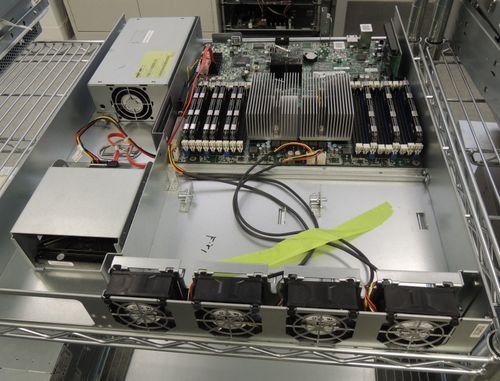

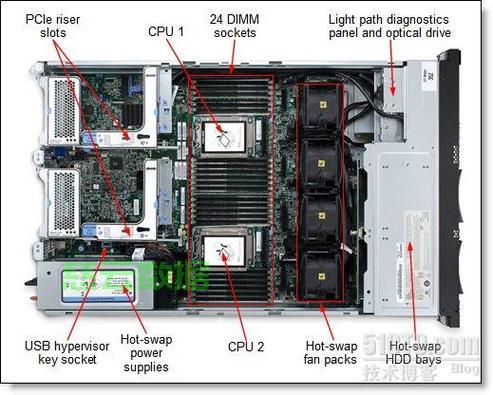

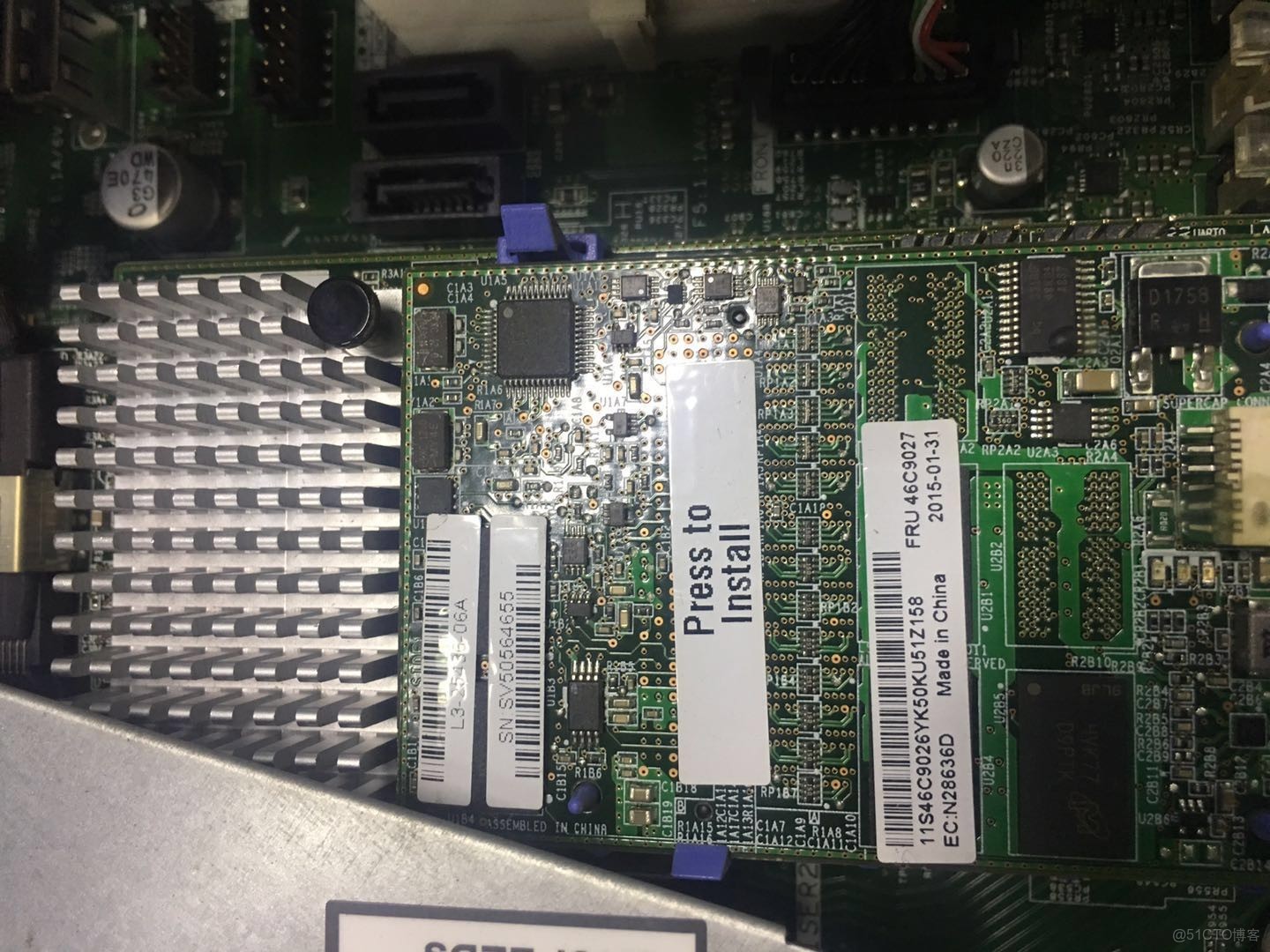

步骤3：安装新阵列卡
- 对准金手指缺口：将新品按照插槽标识精准插入，听到“咔嗒”声即表示到位。
- 固定螺丝紧固度控制：采用对角线方式逐步拧紧四颗固定螺钉，扭矩不超过2N·m。
- 线缆复原顺序：优先连接控制器自带的Cache模块供电线，再依次接回数据链路。
固件初始化与配置迁移
Microcode更新
使用IBM ServerGuide启动盘进入RAID配置实用程序：
️ 注意：升级过程中严禁中断电源！建议启用终端会话保持SSH连接监控进度条。
虚拟磁盘重建向导
| 阶段 | 操作要点 | 预期结果 |
|---|---|---|
| 物理磁盘识别 | 确认新发现的未配置容量是否与标称值一致 | 排除坏道干扰导致的容量损失 |
| RAID组划分 | 保持原有的条带大小(Stripe Size)和奇偶校验策略不变 | 确保性能基准不下降 |
| 热备盘设置 | 重新指定全局备用盘而非单个成员盘 | 提升冗余系统的容错能力 |
OS层驱动载入
对于AIX系统需加载特定模块：
# 挂载安装介质后执行 lsdev -C adapter | grep fcs0 # 定位设备文件名 rmdev -dl fcs0 # 清除旧设备节点 cfgmgr # 触发自动重扫描机制
Windows环境则通过设备管理器更新存储控制器驱动包。
验证测试方案
基础功能检测表
| 测试项目 | 合格标准 | 实施工具 |
|---|---|---|
| SMART自检 | 所有磁盘健康状态为“OK” | MegaCli工具集 |
| 读写带宽测试 | 达到理论值的90%以上 | IOMeter压力测试脚本 |
| 故障切换演练 | 模拟单盘失效后自动重建完成时间＜设定阈值 | PowerMTEE故障载入功能 |
性能对比分析
建议使用fio工具进行顺序/随机IOPS基准测试：
[global] ioengine=libaio direct=1 bs=4k size=1G runtime=60 time_based=1 stonewall
重点关注队列深度(QD=32)下的延迟变化曲线是否符合预期。
相关问题与解答
Q1: 更换阵列卡后原有逻辑卷无法识别怎么办？
A: 这是由于WWID(World Wide ID)变更导致的UVP(Unique Volume Name)失配，解决方案：①在HBA层面修改目标设备的NAA标识符使其与旧值一致；②或者更新多路径软件中的别名映射表，推荐使用lsscsi -g命令查看当前设备ID并进行同步调整。
Q2: 如何判断新阵列卡是否成功接管了缓存策略？
A: 可通过两种方式验证：①在BIOS setup中查看Cache Policy设置项是否生效；②使用arcconf getconfig PD命令检查每个物理驱动器上的缓存启用状态，正常情况下，读缓存应处于Enabled状态且脏数据刷写
