服务器RAID卡安装步骤有哪些？新手如何快速上手？

服务器RAID卡安装是一个涉及硬件配置、驱动加载、固件更新及管理软件部署的系统性工程，需结合服务器型号、RAID卡类型及业务需求分步操作，以下从前期准备、硬件安装、驱动配置、固件更新及管理工具部署五个环节详细说明操作流程及注意事项。

前期准备工作

在安装RAID卡前,需完成以下准备工作，避免操作中断或兼容性问题：

1. 确认服务器兼容性：查阅服务器官方文档，确认RAID卡是否支持该服务器的总线类型（如PCIe 3.0/4.0）、插槽规格（如x8/x16）及电源输出能力（部分高性能RAID卡需额外供电）。
2. 备份数据：若服务器已安装系统，需提前备份重要数据，避免RAID配置过程中数据丢失。
3. 准备工具与材料：防静电手环、螺丝刀（ Phillips#1 及#2）、RAID卡驱动U盘（提前从官网下载对应操作系统驱动）、RAID管理软件安装包（如Dell OpenManage、HP SSA、LSI MegaRAID Storage Manager等）。
4. 检查硬件完整性：确认RAID卡外观无损伤，金手指无氧化，附件（如低挡板、固定螺丝）齐全。

硬件安装步骤

硬件安装是RAID卡部署的基础,需严格按照服务器硬件规范操作：

1. 服务器关机断电：完全关闭服务器电源，拔除电源线，并按下电源键释放残余电量，确保操作安全。
2. 打开服务器机箱：使用螺丝刀拆卸服务器侧盖，通常需拧下机箱后部的固定螺丝，沿滑轨取下侧盖。
3. 定位PCIe插槽：根据服务器手册，选择可用的PCIe插槽（优先选择x16插槽，以保证带宽），部分服务器需先移除插槽旁边的挡板（用螺丝刀拧下固定挡板的螺丝）。
4. 安装RAID卡：
   • 戴上防静电手环,将RAID卡对准PCIe插槽，垂直插入插槽中，确保金手指完全插入插槽底部。
   • 用螺丝刀将RAID卡的固定螺丝拧入机箱的螺丝孔,固定RAID卡，避免因振动导致接触不良。
   • 若RAID卡需额外供电（如高端双端口RAID卡），找到服务器电源上的6pin或8pin PCIe供电接口，插入RAID卡对应的供电插座，听到“咔哒”声表示连接到位。
5. 关闭机箱并连接线缆：装回机箱侧盖，拧好固定螺丝，连接服务器的电源线和数据线（若RAID卡外接硬盘背板，需连接SAS/SATA线缆）。

驱动配置与系统识别

硬件安装完成后,需加载驱动以确保操作系统（OS）能识别RAID卡：

1. 进入系统安装界面：通过U盘或光盘启动服务器安装程序（如Windows Server、Linux），在进入系统安装界面时，根据提示按指定键（如F6、F7）加载第三方驱动。
2. 加载RAID卡驱动：
   • 将提前下载的RAID卡驱动U盘插入服务器USB接口,在驱动加载界面选择“浏览”，找到U盘中的驱动文件（通常为.inf或.cat格式）。
   • 根据操作系统类型（32位/64位）选择对应驱动版本，确认加载后，安装程序会识别RAID卡为“RAID控制器”或“存储控制器”。
3. 验证驱动加载：完成系统安装后，进入设备管理器，在“存储控制器”类别下查看RAID卡型号，若显示无感叹号或问号，表示驱动加载成功。

RAID卡固件更新

固件（Firmware）是RAID卡的核心程序，更新固件可修复兼容性问题、提升性能或增加新功能，操作需谨慎：

1. 获取固件文件：访问RAID卡厂商官网（如Broadcom、Dell、HP），根据RAID卡型号和服务器型号下载最新固件文件（通常为.bin或.rom格式），并记录固件版本号（如“25.05.00.00”）。
2. 准备更新环境：
   • 关闭服务器,制作固件更新U盘（部分厂商提供DOS更新工具，需将工具和固件文件解压到U盘根目录）。

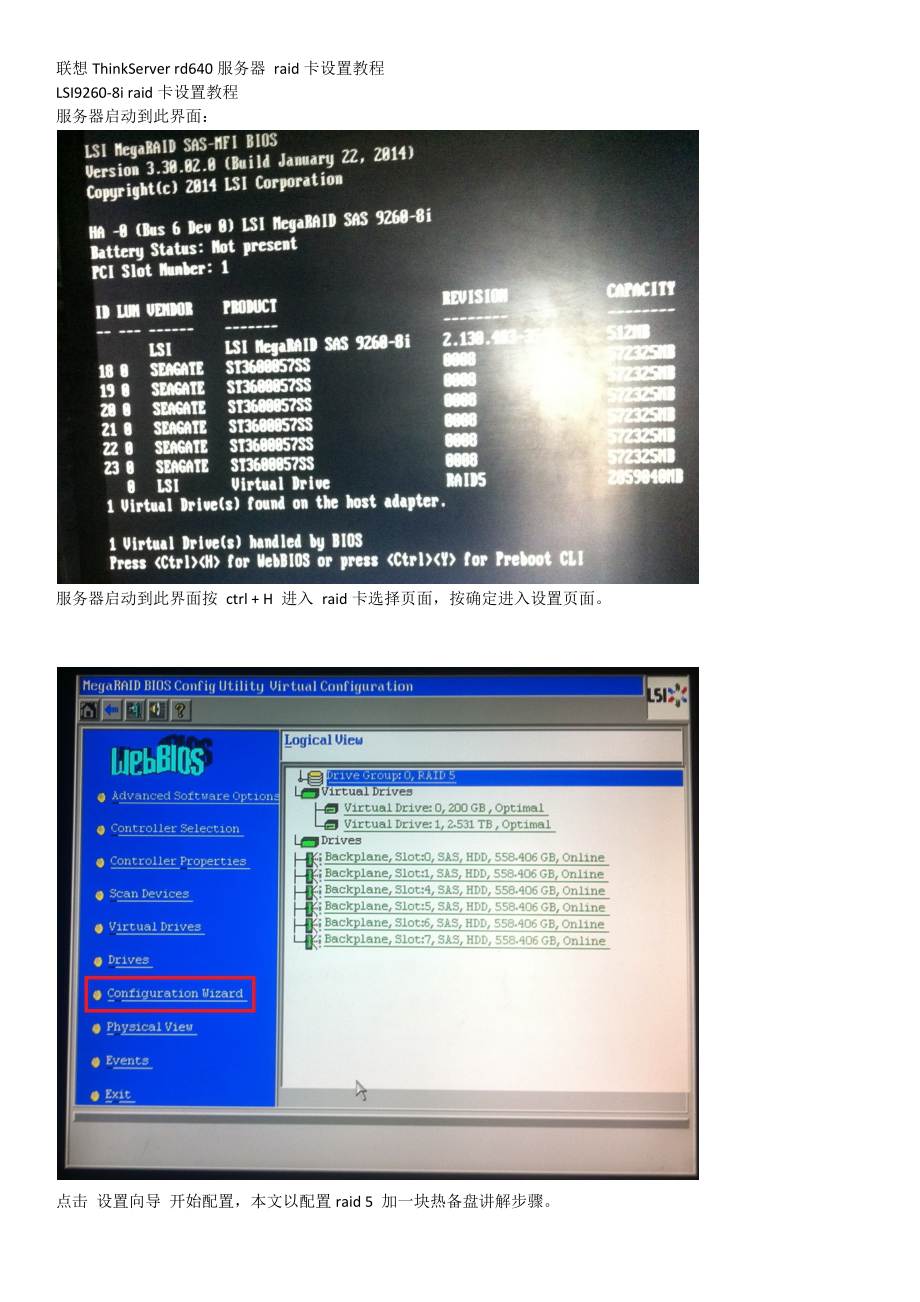

   • 若服务器支持在线更新,可通过RAID卡管理界面（如Ctrl+R进入BIOS）上传固件文件。
3. 执行固件更新：
   • U盘更新：插入U盘，重启服务器并按提示进入固件更新界面（如Dell服务器按F12，HP按F9），选择“从U盘更新固件”，指定固件文件，确认更新。
   • 在线更新：进入RAID卡BIOS界面，选择“Firmware Update”，通过浏览器上传固件文件，点击“Update”开始更新。
4. 更新后验证：更新完成后，服务器会自动重启，再次进入RAID卡BIOS，查看固件版本是否更新成功，避免中途断电或重启。

RAID管理工具部署

RAID管理工具可实时监控RAID状态、配置逻辑磁盘及报警，是运维管理的重要工具：

1. 选择管理工具：根据RAID卡厂商选择对应工具，如：
   • Broadcom（LSI）：MegaRAID Storage Manager（MSM）
   • Dell：OpenManage Server Administrator（OMSA）
   • HP：Smart Storage Administrator（SSA）
2. 安装管理工具：
   • 在操作系统中运行安装包,根据向导完成安装（Windows需勾选“创建服务”，Linux需安装依赖包如libncurses5）。
   • 安装完成后,启动工具，通过扫描发现本地RAID卡，输入管理员账号（默认如admin，密码可在BIOS中设置）登录。
3. 配置逻辑磁盘：

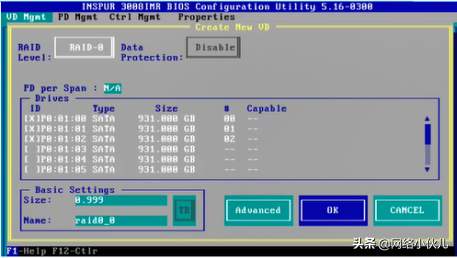

   • 在管理工具界面选择“Create Virtual Drive”，设置RAID级别（如RAID 0、1、5、10）、条带大小（通常为64KB/128KB）、磁盘容量（可全部分配或自定义）。
   • 选择物理磁盘（需确保磁盘状态为“Online”），确认创建后，系统会开始同步数据（同步时间取决于磁盘容量和RAID级别）。
4. 监控与报警：
   • 在“Dashboard”界面查看RAID卡状态、温度、磁盘健康度（如S.M.A.R.T信息）。
   • 设置报警规则,如磁盘故障、RAID降级时发送邮件或短信通知，确保及时响应问题。

常见问题与注意事项

1. RAID卡无法识别：

   • 检查PCIe插槽是否完全插入,固定螺丝是否拧紧；
   • 确认驱动文件是否与操作系统版本匹配,尝试重新加载驱动；
   • 检查服务器BIOS中“Onboard Devices”选项是否启用RAID控制器。

2. 固件更新失败：

   • 确保固件文件型号与RAID卡完全一致,避免刷错版本；
   • 更新过程中严禁断电,建议连接UPS电源；
   • 若更新失败,服务器可能进入恢复模式，需联系厂商技术支持提供恢复固件。

相关问答FAQs

Q1：安装RAID卡后，系统无法识别硬盘，如何解决？

A：首先检查RAID卡是否正确安装并固定，确保金手指无氧化；其次进入RAID卡BIOS（开机按Ctrl+R），查看物理磁盘是否为“Online”状态，若显示“Offline”，可能是硬盘松动或SAS线缆故障，重新插拔线缆或更换硬盘；最后确认操作系统驱动是否加载正确，在设备管理器中查看是否有黄色感叹号，若有，需重新安装对应驱动。

Q2：RAID卡管理工具提示“Degraded Array”，如何处理？

A：“Degraded Array”表示RAID阵列中有一块或多块硬盘故障，导致阵列冗余失效，需立即通过管理工具定位故障硬盘（通常指示灯为红色或闪烁），标记该硬盘并更换为同型号同容量的新硬盘；新硬盘插入后，管理工具会自动开始同步数据（Rebuild），同步期间避免对阵列进行写操作，同步完成后阵列状态会恢复为“Optimal”。
