IBM服务器故障灯亮了是什么原因？
IBM服务器作为企业级核心设备,其硬件状态监控至关重要，而故障灯（诊断指示灯）是最直观的硬件状态反馈方式，通过观察不同位置、颜色和闪烁状态的指示灯，运维人员可快速定位故障部件，缩短停机时间，本文将详细解析IBM服务器常见故障灯的类型、含义及排查方法，帮助用户高效应对硬件异常。
IBM服务器故障灯类型及布局
IBM服务器的故障灯通常分布在多个关键部位,包括前面板、系统板上（部分型号）及后部I/O模块，不同颜色的指示灯对应不同级别的故障提示：

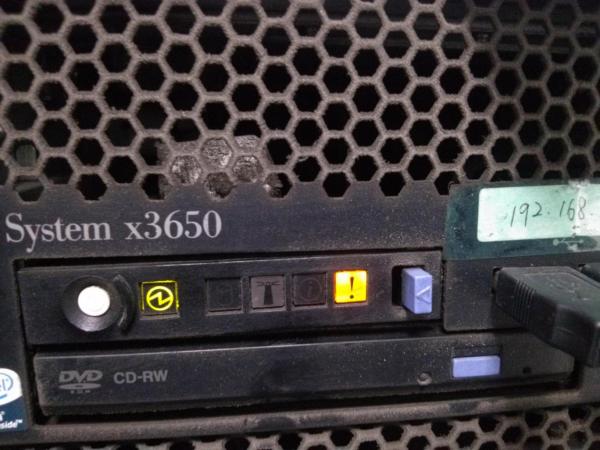

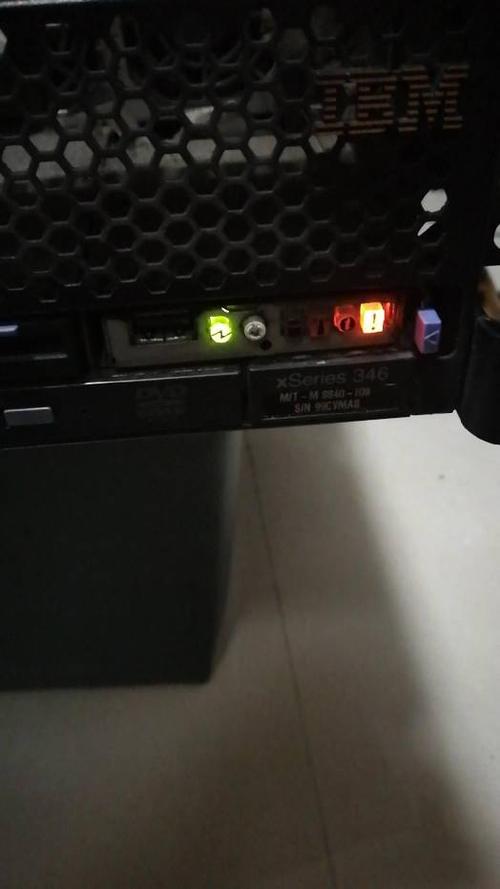

前面板指示灯
前面板是故障灯最集中的区域,常见指示灯类型如下：
- 电源状态灯（PWR）：绿色常亮表示电源正常，绿色闪烁表示电源启动中，熄灭或橙色表示电源故障。
- 故障灯（Fault/CML）：橙色常亮或闪烁表示硬件故障（如内存、CPU、硬盘等），红色常亮通常表示严重故障（如电源损坏、主板故障）。
- 系统状态灯（Status）：绿色常亮表示系统正常运行，蓝色闪烁表示系统处于维护模式或正在更新固件。

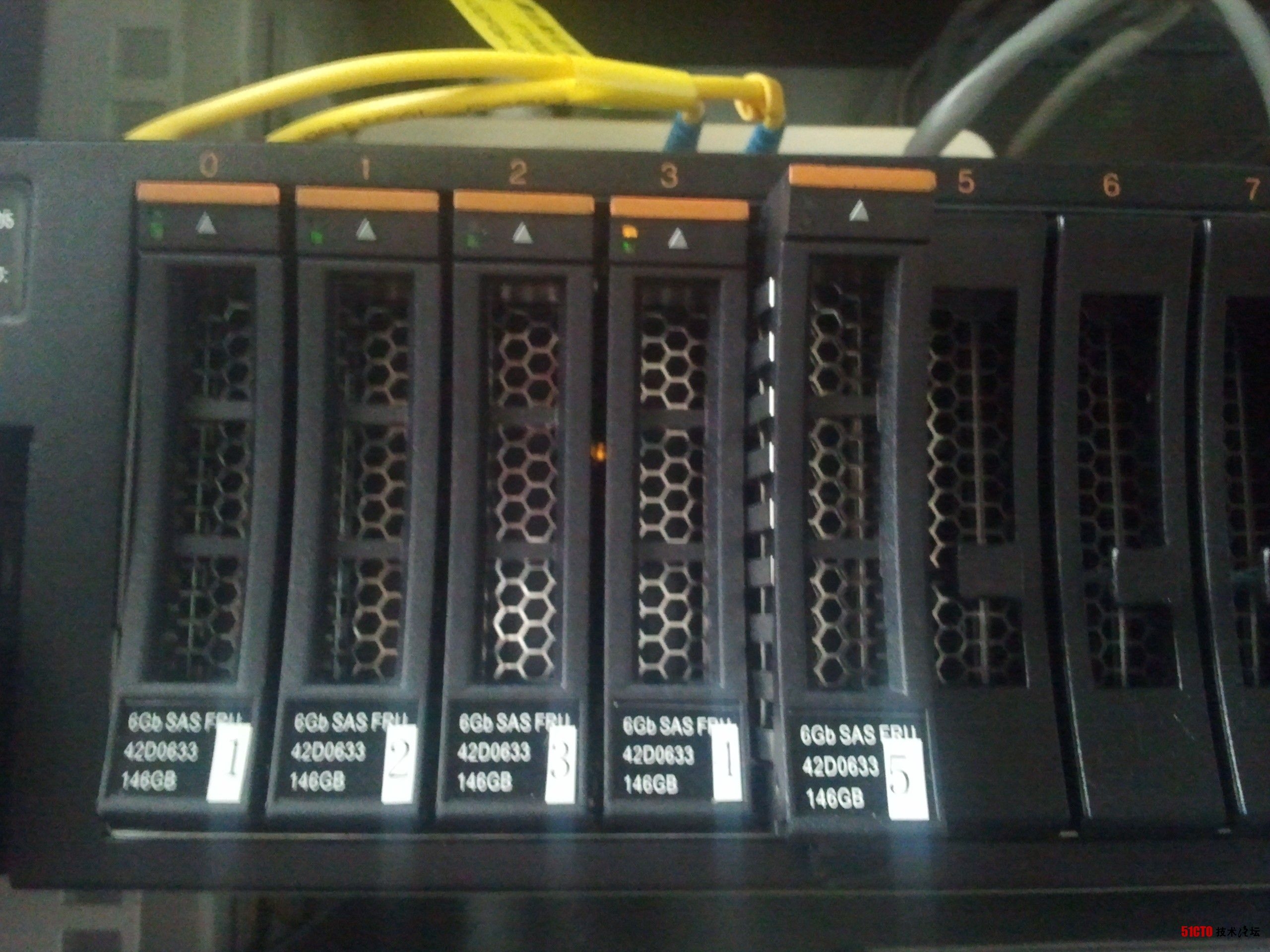

- 硬盘状态灯：每个硬盘槽位对应独立指示灯，绿色闪烁表示硬盘正在读写，橙色常亮表示硬盘故障或重建中，熄灭表示硬盘未识别。
系统板及内部组件指示灯
部分IBM服务器（如System x、Power Systems系列）在系统板、内存插槽、PCIe插槽等位置设置诊断灯：
- 内存故障灯：内存插槽附近有橙色指示灯，常亮对应插槽内内存故障，需结合服务器管理工具（如IBM Advanced Settings Utility）定位具体故障内存。
- CPU故障灯：CPU插槽附近指示灯异常（如橙色闪烁）可能对应CPU故障，需检查CPU是否松动或损坏。
- PCIe插槽故障灯：扩展卡插槽旁指示灯异常表示对应扩展卡故障（如网卡、RAID卡）。
后部I/O模块指示灯
后部指示灯主要用于电源、风扇及网络接口状态监控：
- 电源风扇状态灯：绿色表示风扇正常，橙色表示风扇故障或转速异常。
- 网络端口灯：绿色常亮表示链路正常，绿色闪烁表示数据传输，橙色表示链路故障或速率协商失败。
常见故障灯含义及排查步骤
以下是典型故障灯状态对应的故障类型及处理方法,可通过表格形式快速参考：
| 指示灯位置 | 状态 | 可能故障原因 | 排查步骤 |
|---|---|---|---|
| 前面板电源灯 | 橙色常亮 | 电源模块故障或供电异常 | 检查电源线连接；2. 尝试更换电源模块；3. 使用万用表测试电源输出电压 |
| 前面板故障灯 | 橙色闪烁 | 内存兼容性或故障 | 使用IBM内存诊断工具检测；2. 重新插拔内存条；3. 更换故障内存 |
| 硬盘指示灯 | 橙色常亮 | 硬盘故障或RAID阵列重建中 | 查看RAID卡管理界面确认硬盘状态；2. 更换故障硬盘；3. 检查SAS线缆连接 |
| 系统板内存灯 | 某插槽橙色常亮 | 对应内存插槽故障 | 更换内存插槽位置测试；2. 清理内存金手指；3. 联系IBM技术支持更换主板 |
| 后部风扇灯 | 橙色闪烁 | 风扇转速低于阈值或堵塞 | 清理风扇灰尘；2. 检查风扇线缆连接；3. 更换故障风扇 |
| CPU附近指示灯 | 红色常亮 | CPU过热或损坏 | 检查CPU散热器是否松动；2. 清理散热器灰尘；3. 重装CPU或更换故障CPU |
故障灯排查的辅助工具
仅凭指示灯状态可能无法精确定位故障,需结合IBM专属工具进一步诊断：
- IBM Hardware Management Console (HMC)：通过图形化界面查看硬件日志、传感器数据及故障代码，支持远程监控服务器状态。
- IBM Integrated Management Module (IMM)：内置的带外管理功能，可通过Web界面实时查看服务器硬件状态、收发告警邮件，并生成故障诊断报告。
- 诊断代码显示：部分服务器（如System x3850 X6）在前面板提供两位数诊断代码，对照IBM官方手册可快速定位故障部件。
注意事项
- 断电操作：在更换硬件前，务必关闭服务器并拔掉电源线，避免触电或损坏组件。
- 记录故障现象：详细记录故障灯颜色、闪烁频率及出现时间，便于技术支持分析。
- 固件更新：部分故障可能是由于固件版本过旧导致，建议定期更新服务器BIOS、RAID卡固件等。
相关问答FAQs
Q1：IBM服务器前面板故障灯闪烁但系统仍正常运行，是否需要处理？
A：若故障灯（橙色）闪烁但系统未报错或性能未下降，可能是后台正在执行维护操作（如RAID阵列同步、系统更新），建议观察1015分钟，若闪烁持续且伴随性能下降，需通过HMC查看具体故障代码，重点检查内存或硬盘状态。
Q2：更换故障硬盘后，硬盘指示灯仍为橙色常亮，如何解决？
A：首先确认硬盘是否为IBM认证型号，非认证硬盘可能无法被识别，进入RAID卡管理界面（如ServeRAID）检查硬盘状态，若显示“Foreign Configuration”，需先导入配置或清空配置，若以上操作无效，可能是RAID卡固件版本过旧，需更新固件后重新识别硬盘。
