原理、架构与应用实践

在工业自动化、物联网（IoT）及远程监控领域，串口通信（RS-232/485/422）依然是设备间数据交互的基石，传统串口设备受限于距离、协议兼容性以及网络接入能力，往往难以直接融入现代以太网环境。互通串口服务器（Serial-to-Ethernet Server，又称串口服务器、串口转以太网转换器）正是为了解决这一痛点而生，它充当了“协议翻译官”与“网络桥梁”的角色，将传统的串行数据流转换为TCP/IP数据包，实现串口设备与互联网或局域网的无缝连接。

核心工作原理与通信机制

互通串口服务器的核心功能在于数据封装与解封装，其工作流程并非简单的物理信号转换，而是涉及复杂的逻辑处理。

数据流向解析

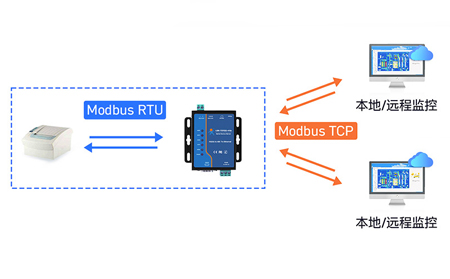

• 上行方向（串口 -> 网络）：服务器接收来自RS-232/485设备的原始字节流，根据预设的通信协议（如TCP Client/Server, UDP, Modbus TCP等），将数据打包成以太网帧。
• 下行方向（网络 -> 串口）：服务器从网络接口接收TCP/IP数据包，解析出有效载荷，将其还原为串行信号发送给连接在串口上的终端设备。

关键通信模式对比

硬件架构与关键技术指标

选择一款高性能的互通串口服务器,需关注以下硬件与软件指标，这些直接决定了系统的稳定性与实时性。

硬件组成要素

• 主控芯片：通常采用ARM Cortex-A系列或高性能DSP，负责协议转换逻辑，高性能芯片能更好地处理高并发数据流。
• 接口类型：
  • 电口：RJ45以太网接口，支持10/100M自适应。
  • 光口：SC/FC光纤接口，用于长距离、抗干扰强的工业现场。
  • 串口：RS-232（点对点）、RS-485（多点通信，半双工）、RS-422（全双工）。

• 隔离设计：工业级产品通常具备光电隔离（500V-2500V），防止地环路干扰和浪涌电压损坏网络侧设备。

关键性能指标

典型应用场景

工业自动化远程监控

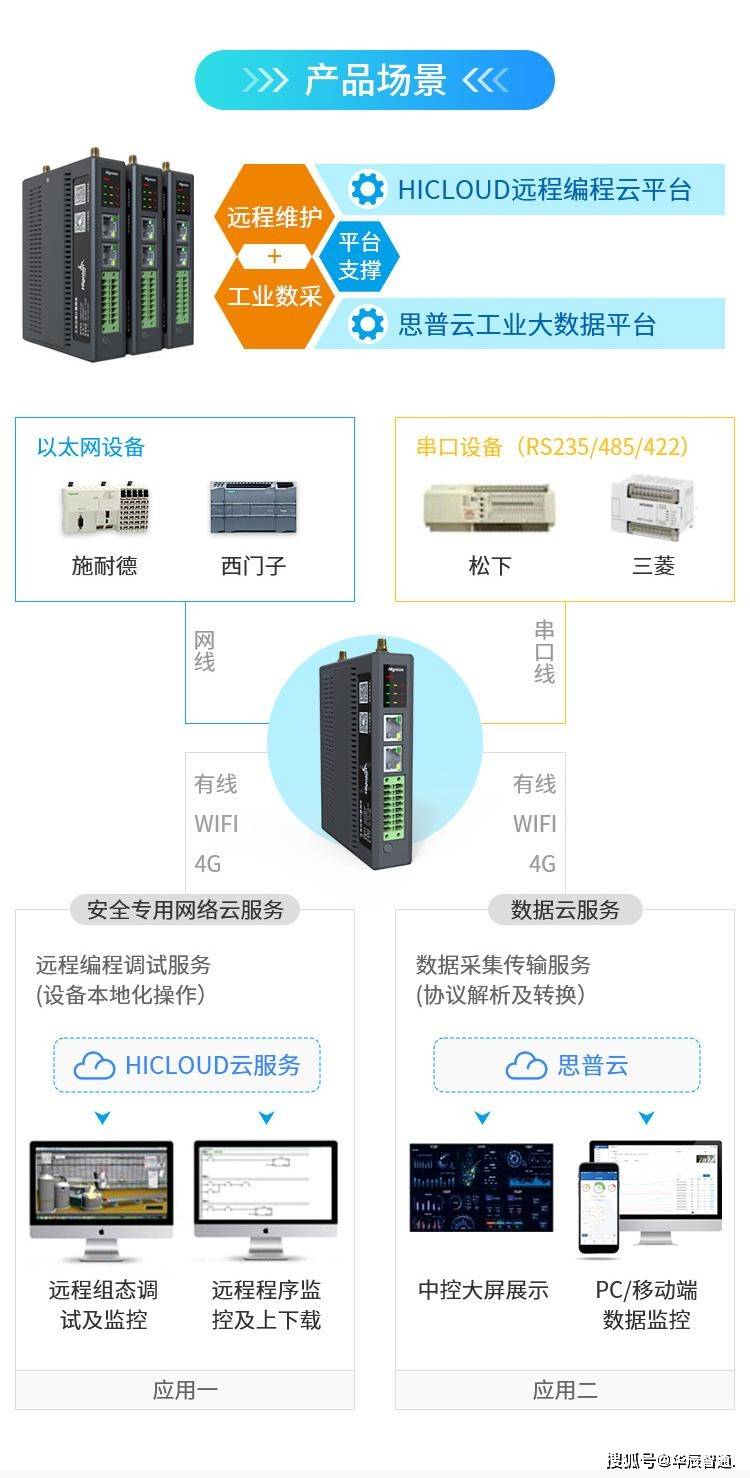

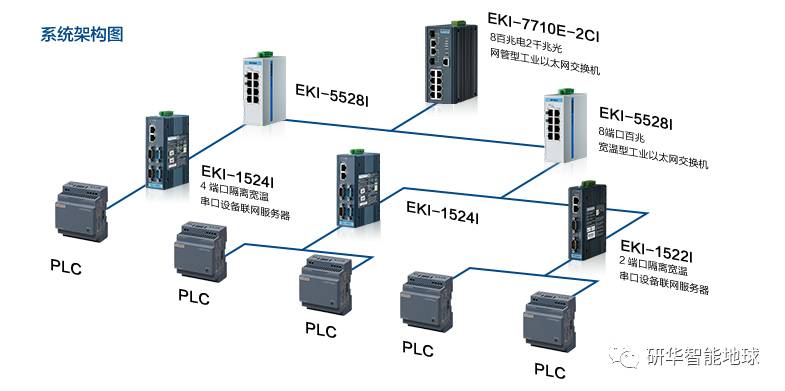

在工厂车间,PLC、变频器、仪表等多通过RS-485总线连接，通过串口服务器，工程师无需亲临现场，即可通过以太网远程读取设备状态、修改参数，甚至进行固件升级。

物联网（IoT）数据采集

将传统的非智能设备（如老式电表、水表、气象站）接入云平台，串口服务器将采集到的数据转换为JSON或MQTT格式，上传至AWS、阿里云或私有云服务器，实现数字化管理。

金融与自助终端

ATM机、POS机、自助售票机内部常使用串口连接打印机、读卡器或密码键盘，串口服务器使得这些外设可以通过网络进行远程诊断和维护，降低运维成本。

智能交通与安防

高速公路收费系统、电子警察抓拍设备、停车场管理系统中，大量控制器通过串口通信，串口服务器将其接入城市交通专网，实现数据集中处理。

部署与配置注意事项

在实际部署中,常见的坑点主要集中在网络配置和协议匹配上。

1. IP地址规划：确保串口服务器的IP地址与上位机（PC或服务器）在同一网段，或路由可达，避免IP冲突。
2. 防火墙设置：如果跨越互联网，需在路由器或防火墙上开放相应的TCP/UDP端口（如502用于Modbus，或自定义端口）。
3. 心跳包机制：为防止网络波动导致连接断开，建议在应用层实现心跳检测（Keep-Alive），确保连接的持续性。
4. 数据粘包处理：在透明传输模式下，TCP是流式协议，没有边界，接收端需根据协议规定的帧头帧尾或长度字段来解析数据，否则会出现数据错位。

未来发展趋势

随着5G和边缘计算的发展,互通串口服务器正朝着以下方向演进：

• 无线化：集成Wi-Fi、4G/5G模块，实现无网线部署。
• 边缘智能：内置轻量级AI算法，能在本地进行数据预处理、异常检测和简单逻辑判断，减少云端带宽压力。
• 安全性增强：支持TLS/SSL加密传输，防止数据在传输过程中被窃听或改动，满足等保2.0等安全合规要求。

相关问题与解答 (Q&A)

Q1: 为什么我的串口服务器连接正常，但上位机接收到的数据是乱码或丢失？

解答：

这种情况通常由以下三个原因导致，请按顺序排查：

1. 波特率与校验位不匹配：检查串口服务器配置中的波特率、数据位、停止位和校验位（如9600, 8, N, 1）是否与底层串口设备完全一致，哪怕一位不同，数据都会解析错误。
2. TCP粘包/拆包问题：如果使用的是TCP透明传输模式，TCP协议本身不保证消息边界，如果上位机软件没有正确处理数据帧的起始和结束标志，会导致数据拼接错误，建议在上位机软件中加入帧解析逻辑，或改用支持Modbus TCP等标准协议的模式。
3. 流量控制冲突：检查是否启用了硬件流控（RTS/CTS）或软件流控（XON/XOFF），如果一端启用而另一端未启用，或者接线错误，会导致数据阻塞或丢失，对于大多数简单应用，建议关闭流控。

Q2: 串口服务器支持的最大连接数是多少？如果我有100个串口设备，需要多少个服务器？

解答：

这取决于服务器的硬件性能和网络架构，不能一概而论：

1. 单台服务器能力：大多数工业级串口服务器支持同时建立16-64个TCP连接（具体视型号而定，高端型号可达128个或更多），它支持的串口数量通常为1-8个。
2. 架构建议：
   • 如果每个服务器支持8个串口,且每个串口只对应一个TCP连接，那么100个设备大约需要 13台 8口串口服务器。
   • 优化方案：如果设备支持Modbus RTU多机轮询，可以将多个设备挂在同一根RS-485总线上，通过一台串口服务器进行轮询，这样，100个设备可能只需要 1-2台 多口串口服务器即可，但会增加通信延迟。
   • 注意：需确保后端网关或服务器的网络带宽和处理能力能够支撑所有并发连接的数据吞吐量。
