windows pxe服务器搭建

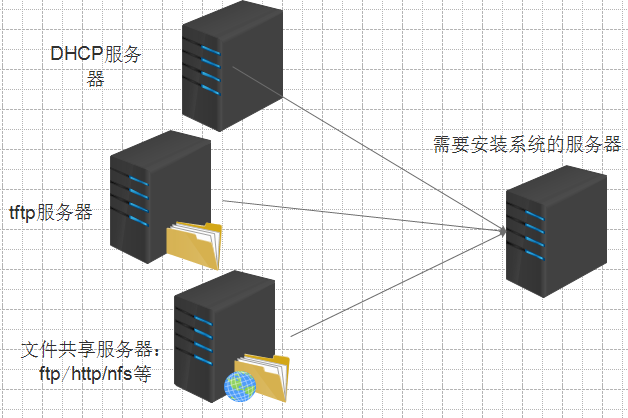

ndows PXE服务器搭建需配置DHCP与TFTP服务，复制启动文件至对应目录，并确保客户端网卡支持 PXE协议
前期准备
硬件与网络环境要求
| 项目 | 具体要求 |
|---|---|
| 服务器角色 | 需作为DHCP/TFTP服务端，具备固定IP（如168.1.100），建议关闭防火墙临时测试 |
| 客户端设备 | 支持PXE启动的计算机或虚拟机（BIOS中启用“Network Boot”选项） |
| 交换机配置 | 确保服务器与客户端处于同一VLAN，且端口未做MAC地址过滤等限制策略 |
软件工具清单
| 组件 | 用途说明 |
|---|---|
| WDS（Windows Deployment Services） | 微软官方提供的自动化部署解决方案，集成镜像管理与多播传输功能 |
| AD域控制器 | 非必需但推荐，用于统一认证和策略下发（若企业已有AD环境可直接复用） |
| U盘/移动硬盘 | 备用介质，防止网络故障导致安装中断 |
安装配置步骤
Step 1: 启用WDS服务并添加镜像库
- 打开服务器管理器 → “添加角色和功能向导”，勾选【远程桌面服务】下的子组件：
- Windows Deployment Services (WDS)
- Transport Mode选择“仅PXE”（关键！）
- 进入WDS控制台（开始菜单搜索wdsmgmt）：
- 右键点击服务器名称 → “新建镜像组”，命名如“Win11_x64”；
- 导入ISO文件路径或挂载虚拟光驱后指定源目录；
- 设置启动顺序优先级（默认按创建时间排序）。
Step 2: 配置DHCP作用域选项
通过命令行执行以下操作（以PowerShell为例）：
注意：Option 66必须指向WDS服务器IP，Option 67对应不同架构的引导文件：
- x86/ia32 → bootundionly.pxe
- amd64/x64 → bootundionly.kpxe
- arm64 → bootundionly.efi
Step 3: 验证客户端能否获取正确参数
使用客户端执行以下命令检查DHCP分配结果：
ipconfig /all | findstr "DHCP Enabled"
应显示正确的Next Server IP及Bootfile名称，若未生效，请检查以下常见错误：
| 现象 | 可能原因 | 解决方案 |
|——————–|——————————|———————————–|
| Option 66缺失 | DHCP作用域未配置该选项 | 重新运行Set-DhcpServerv4OptionValue命令 |
| TFTP超时 | 防火墙阻止UDP端口69 | 在Windows防火墙中放行UDP 69端口 |
| 无法加载镜像 | WDS元数据未同步 | 重启WDS服务（net stop wdsservice; net start wdsservice） |
高级优化技巧
️ 加速大批量部署效率
| 策略 | 实现方式 | 预期效果 |
|---|---|---|
| 预缓存热门镜像块 | 在WDS控制台中启用“Enable Multicast Caching” | 减少重复下载流量，提升并发能力 |
| 限制单会话带宽 | 通过QoS策略为PXE流量分配固定百分比带宽 | 避免挤占其他业务网络资源 |
| 自动清理旧日志 | 设置任务计划定期删除C:WindowsDebugNetSetup下的过期日志文件 | 节省磁盘空间 |
️ 安全加固建议
- 限制访问范围：修改DHCP作用域的排除地址段，仅允许信任网段的设备获取PXE响应；
- 签名验证：对自定义引导文件进行数字签名，并在BIOS中开启Secure Boot模式；
- 审计日志监控：定期查看事件查看器中ID为4104的事件（记录所有PXE请求详情）。
典型故障排查流程图
客户端黑屏无反应 → 检查物理连接是否正常 → 确认BIOS已开启PXE → 抓包分析是否收到DHCP Offer → 验证TFTP路径可达性 → 检查镜像完整性哈希值匹配度
相关问题与解答
Q1: 如果客户端提示“No bootable media found”，该如何处理？
A: 此错误通常由以下原因导致：
- 引导文件不匹配架构：例如在ARM设备上使用了x86版本的undionly.kpxe，解决方法是根据目标设备的CPU架构替换对应的引导文件；
- TFTP根目录权限不足：确保WDS服务的运行账户（通常是Network Service）对%SystemDrive%RemoteInstall目录具有完全控制权限；
- 跨子网路由缺失：当服务器与客户端不在同一网段时，需在中间路由器上配置静态路由或启用代理ARP。
Q2: 如何实现多系统共存引导菜单？
A: 可通过修改WDS配置文件实现：
- 在WDS控制台中创建多个镜像组（如Win10_LTSC、Ubuntu_Server）；
- 编辑customsettings.ini文件，添加如下节： [Menu]Select OS to Install Timeout=60 Default=1 Entry1=Windows 10 LTSC (Enter=Install, Tab=Edit Options) Entry2=Ubuntu Server 22.04 LTS (Enter=Install, Tab=Edit Options)
- 将修改后的配置文件上传至WDS服务器的Images文件夹；
- 重启客户端后即可看到图形化选择界面
