刀片服务器改装
服务器 改装可优化性能与扩展功能，涉及 硬件升级、散热改善及系统适配，需专业操作确保兼容性与稳定性

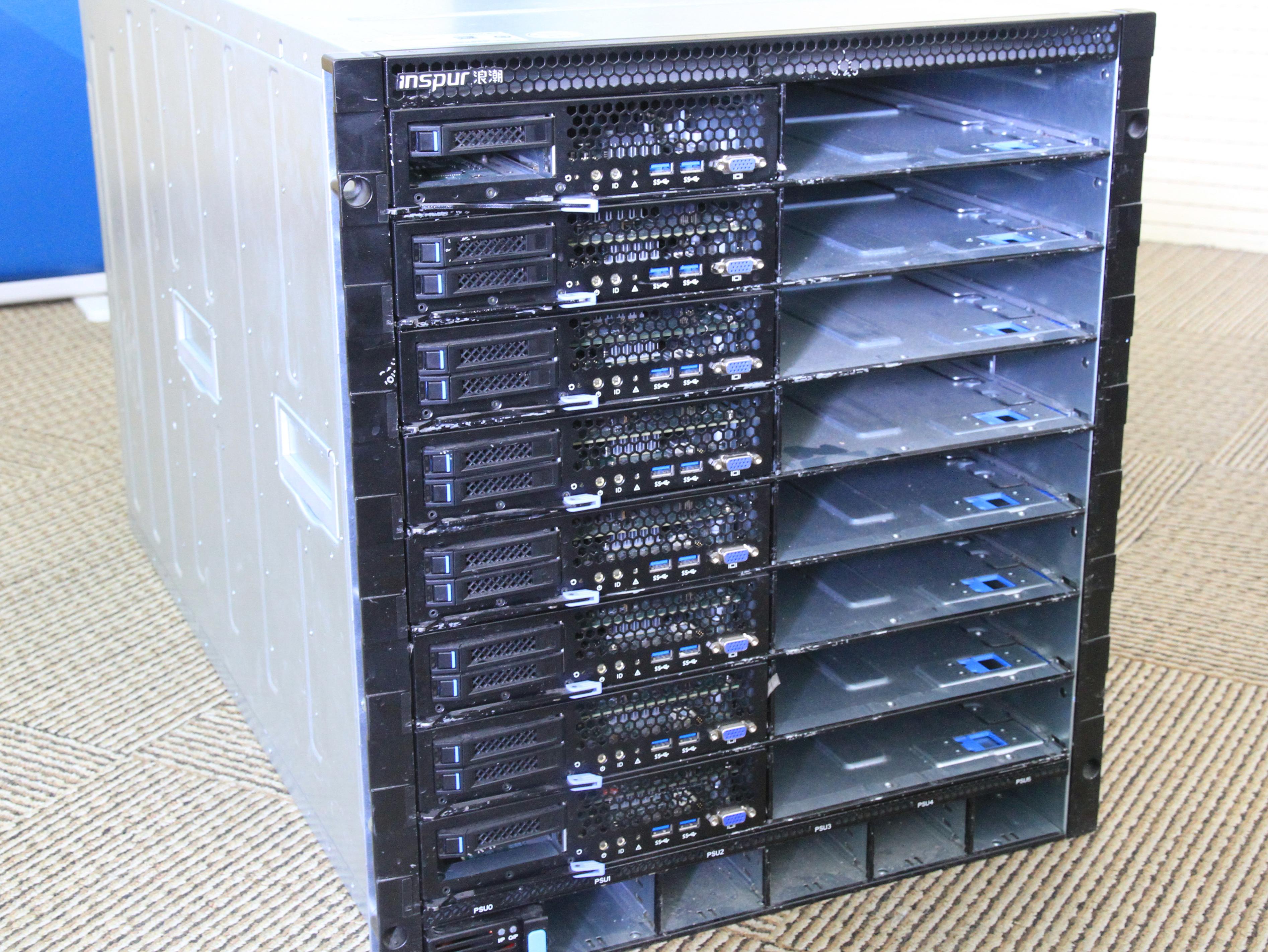

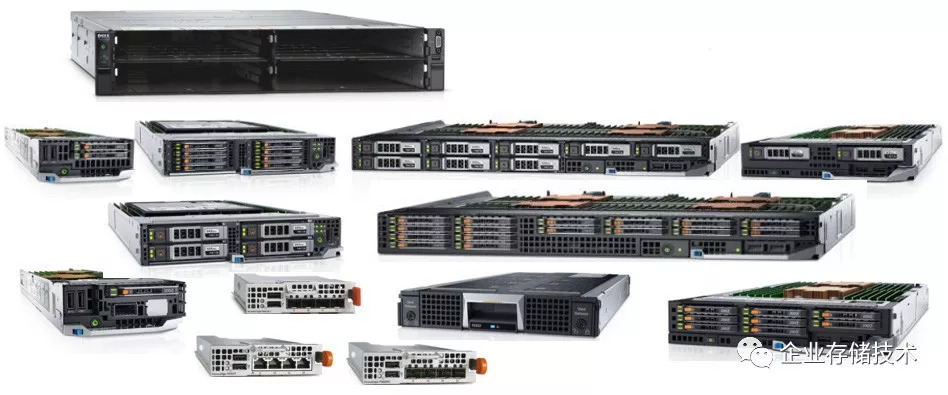

刀片服务器的基本概念与结构特点
刀片服务器是一种高密度集成化的计算设备，由多个独立的“刀片”（即模块化服务器单元）插入统一的机架式机箱中共享电源、散热系统和网络交换模块，其核心优势在于节省空间、降低能耗并便于集中管理，典型组件包括：
| 部件名称 | 功能描述 |
|——————–|—————————————————————————–|
| 刀片模组 | 包含CPU/内存/存储等完整计算资源，可热插拔更换 |
| 背板（Midplane） | 连接所有刀片与交换机，负责电力分配及数据通信通道 |
| 冗余电源模块 | 提供稳定供电，支持N+1备份机制 |
| 强制风冷子系统 | 通过风扇组实现定向气流循环，确保高负载下的散热效率 |
| KVM over IP网关 | 允许远程虚拟介质控制，简化多节点运维流程 |
常见改装需求与技术路径
性能升级方向
- 处理器替换
- 适用场景：老旧Xeon E5系列→新一代Gold/Skylake架构
- 注意事项：需确认主板芯片组兼容性（如C612 vs C621 PCH），更新BIOS微码支持新指令集
- 内存扩容策略
- DDR4 ECC注册型内存条最大支持容量受槽位数限制（例：每通道2DIMM×32GB=64GB/Channel）
- 推荐配置：Rank间距优化避免信号干扰，优先选用原厂认证模组
- 存储重构方案
- HDD→SSD加速：M.2 NVMe接口需转接卡适配PCIe通道带宽分配 ️
- All-Flash阵列：通过SAS扩展笼部署多块7mm厚度的企业级固态盘
️ 硬件兼容性验证要点
| 检查项 | 实施方法 |
|---|---|
| 固件版本匹配度 | 使用厂商提供的CLI工具逐项核对各组件FW编号 |
| I²C总线稳定性测试 | 借助BMC带外管理界面监控传感器历史数据曲线 |
| PCIe链路协商能力 | Windows Performance Analyzer或Linux lspci命令查看实际协商速率 |
| 功耗阈值校核 | IPMItool读取当前输入功率并与理论最大值对比 |
安全操作规范与风险规避指南
物理拆卸阶段
- 静电防护：佩戴接地腕带，操作前触摸金属机箱释放体表电荷 ️
- 工具选择：使用非磁性螺丝刀套装避免吸附精密元件，建议配备放大镜辅助观察排线走向
- 标记系统：对每条数据线缆进行编号标识，拍摄高清拆解过程视频备查
️ 焊接工艺标准（如需改动电路）
| 工序 | 参数要求 |
|---|---|
| 焊台温度设定 | ≤350℃（无铅锡膏熔点约217℃，过高易损伤FR4基板） |
| 助焊剂类型 | RMA级水溶性助焊剂，禁用腐蚀性强的酸性溶剂 |
| 冷却方式 | 自然降温至室温后再移动PCB板，防止热应力导致微观裂纹 |
应急恢复预案
- 保留原始BIOS备份镜像至USB闪存盘 → 存放于防火保险箱指定区域
- 记录修改前的配置文件快照（包括RAID模式、启动顺序等关键设置）
- 准备备用电源模块应对突发断电导致的配置丢失风险
典型应用场景案例分析

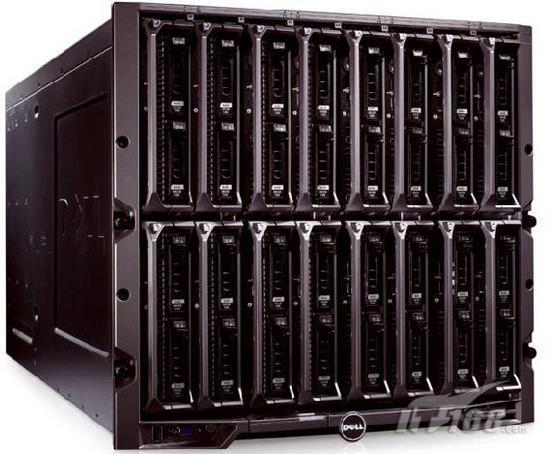

某高校超算中心将Dell PowerEdge M1000e机型进行定制化改造：
目标定位：构建混合精度浮点运算集群，兼顾传统HPC与AI推理任务负载均衡
实施方案：
- 加装NVIDIA A100 GPU卡（通过PCIe Gen4×16插槽扩展） ️️
- 替换原装80PLUS铂金认证电源为钛金级别模块以提高转换效率
- 部署OpenBMC开源固件实现国产化自主可控管理
成效指标：LINPACK实测性能提升3.2倍，单位算力能耗下降至0.45W/GFLOPS
相关问题与解答
Q1: 如何判断现有刀片机箱是否支持新型GPU加速卡？
A: 需重点核查三个维度：①物理空间——测量可用PCIe扩展槽位与GPU卡片尺寸匹配度；②电力余量——计算新增功耗是否超过电源模块额定输出的80%；③散热能力——模拟CFD气流仿真验证进风口风阻增量不超过原设计的15%，建议优先选择短尺寸低功耗型号如NVIDIA T4进行试点测试。
Q2: 改装后出现频繁死机的可能原因有哪些？
A: 常见诱因排序：①BIOS中CSM(Compatibility Support Mode)未启用导致UEFI启动冲突；②内存训练失败（可通过MemTest86工具排查）；③CPU微码更新不彻底引发调度异常；④存储控制器驱动版本过旧造成I/O拥堵，推荐使用串口控制台抓取内核panic日志进行根
