惠普服务器指示灯各颜色含义及故障排查方法是什么？

惠普服务器指示灯是服务器硬件状态监控系统中的重要组成部分，通过不同颜色、位置和闪烁频率的指示灯，管理员可以快速判断服务器的运行状态、硬件故障位置及系统健康程度，为及时排查问题、保障业务连续性提供直观依据，惠普服务器（如ProLiant系列）的指示灯系统设计规范，通常覆盖电源、硬盘、内存、主板、网卡等关键部件，以下从指示灯类型、状态含义、排查逻辑及常见场景等方面进行详细说明。

指示灯类型及分布位置

惠普服务器的指示灯主要分为状态指示灯、故障指示灯和位置指示灯三大类，分布在服务器前面板、后面板、硬盘背板及内部组件上,具体位置和功能如下：

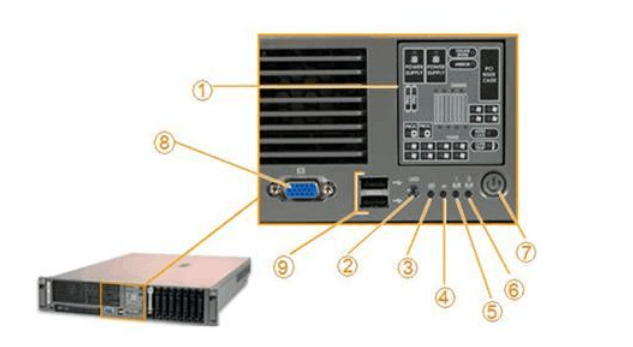

前面板指示灯

• 电源指示灯（Power LED）：位于服务器前面板左上方，通常为绿色或白色，常亮表示电源正常供电，闪烁可能表示电源供应不稳定或处于节能状态；若显示橙色/红色,则指示电源故障或配置错误。
• 系统状态指示灯（System Health LED）：紧邻电源指示灯，通过颜色综合反映服务器整体状态，绿色常亮表示系统正常；橙色/红色常亮或闪烁表示存在硬件故障或严重警告；蓝色（部分机型）可能表示系统处于维护模式或正在进行配置更新。
• 前置USB指示灯：位于前面板USB接口旁，蓝色常亮表示USB端口正常供电,插入设备时闪烁数据传输状态。

硬盘指示灯（HDD LED）

位于每个硬盘插槽上方，是硬件故障排查中最常关注的指示灯之一，根据惠普官方规范，硬盘指示灯分为状态灯和故障灯：

• 状态灯（绿色/白色）：绿色常亮表示硬盘正常工作；绿色闪烁表示硬盘正在进行读写操作；白色常亮（部分机型）表示硬盘处于重建或初始化状态。
• 故障灯（橙色/红色）：橙色常亮表示硬盘存在预测性故障（如S.M.A.R.T.警告）；红色常亮表示硬盘已发生故障或无法识别；快速闪烁可能表示硬盘未正确安装或接口连接问题。

内部组件指示灯

• 内存指示灯：位于内存插槽附近，通常为绿色和橙色双色灯，绿色常亮表示内存模块正常；橙色常亮或闪烁对应特定插槽故障,结合POST代码或iLO日志可定位故障内存条。
• 主板指示灯：分布在主板关键区域（如CPU、PCIe插槽），如CPU附近的小型LED灯，常亮绿色表示CPU正常；橙色闪烁可能表示CPU过热、供电异常或配置错误。
• 网卡指示灯：位于后面板网卡端口，绿色常亮表示链路正常；绿色闪烁表示数据传输；橙色常亮表示链路故障（如速率不匹配）或端口禁用。

电源和风扇指示灯

• 电源单元（PSU）指示灯：位于服务器后面板电源模块上，绿色常亮表示PSU正常工作；橙色常亮表示PSU故障、过载或温度异常；若指示灯熄灭,则检查电源是否通电或PSU硬件损坏。
• 风扇指示灯：部分机型在风扇模块上设置指示灯，绿色表示风扇正常运转；橙色表示风扇故障或转速异常（需通过iLO监控具体转速数据）。

指示灯状态含义及故障排查逻辑

通过观察指示灯状态，可快速定位故障类型,以下是常见状态与对应排查步骤：

特殊场景下的指示灯解读

1. 硬盘重建场景：当更换新硬盘后，硬盘状态灯会变为白色常亮（或绿色慢闪），表示系统正在进行RAID重建，此时需避免频繁断电，并监控重建进度（通过iLO或ACU）。
2. 固件更新场景：通过iLO进行固件更新时，系统状态灯可能变为蓝色慢闪，属于正常现象,更新完成后会恢复绿色常亮。
3. 节能模式：部分机型在启用电源节能策略后，电源指示灯会绿色慢闪，此时服务器性能可能受限,需检查BIOS电源设置。

指示灯与iLO联动诊断

惠普服务器的iLO（Integrated LightsOut）管理模块可实时同步指示灯状态，并通过图形化界面提供更详细的故障信息，当硬盘故障灯亮起时，iLO会记录具体的硬盘故障代码（如“Drive Fault”），并提示故障硬盘的槽位号，管理员可通过iLO远程更换硬盘,减少现场维护成本。

相关问答FAQs

问题1：服务器硬盘指示灯显示橙色常亮，但硬盘仍能正常读写数据，是否需要立即更换硬盘？

解答：硬盘状态灯橙色常亮通常表示存在预测性故障（如坏块增多、S.M.A.R.T.属性异常），即使当前可读写，也建议尽快备份数据，并通过HP Smart Storage Administrator或iLO检测硬盘健康报告，若报告提示“建议更换”，则需及时更换硬盘,避免数据丢失风险。

问题2：服务器开机后，所有指示灯均不亮，且无任何反应，如何排查？

解答：首先检查电源线是否牢固连接至电源插座和服务器，确认插座供电正常（可用其他设备测试），若电源正常，检查服务器背部的电源开关是否开启，以及电源模块的保险丝是否熔断，若以上均正常，可能是电源模块或主板故障,需联系惠普技术支持进行硬件检测。
