CAD如何快速闭合图形？

在CAD设计中,”闭合”（Close）命令是一个基础而重要的功能，它用于将开放的线段或图形（如多段线）首尾相连形成封闭区域，以下是一份详细操作指南：

闭合命令的核心作用

• 核心功能：将多段线（Polyline）或样条曲线（Spline）的起点与终点自动连接
• 应用场景：
  • 创建封闭区域（如填充图案、计算面积）
  • 三维建模前的平面封闭
  • 确保加工路径连续性（CNC编程）

三种常用操作方法

▶ 方法1：命令行直接闭合（推荐）

1. 输入多段线命令 PLINE (或简写PL) → 绘制至少2个顶点
2. 终点输入完成后：
   • 键入 C → 按 Enter
   • 观察提示栏显示 "指定下一点或 [闭合(C)]:" 时输入 C

     效果：起点与终点自动以直线连接

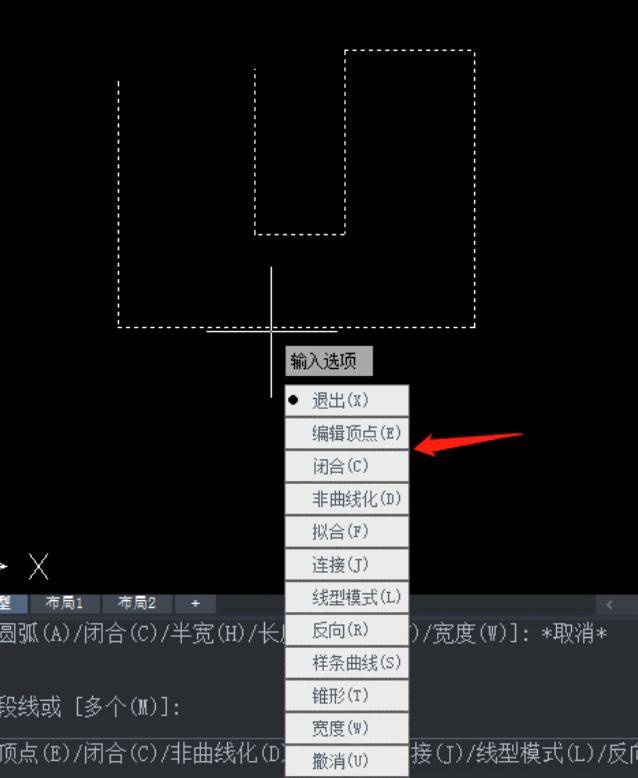

▶ 方法2：编辑现有图形

选择目标多段线 → 双击进入编辑模式 2. 右键菜单 → 选择 **"闭合"** 3. 或输入快捷命令： - PEDIT (简写`PE`) → 选对象 → 输入 `C` → 回车

▶ 方法3：工具栏/功能区操作

• AutoCAD路径：

  绘图选项卡 → “修改”面板 → 下拉菜单选择 “闭合”

• 中望CAD路径：

  工具 → 多段线编辑 → 勾选”闭合”选项

关键注意事项

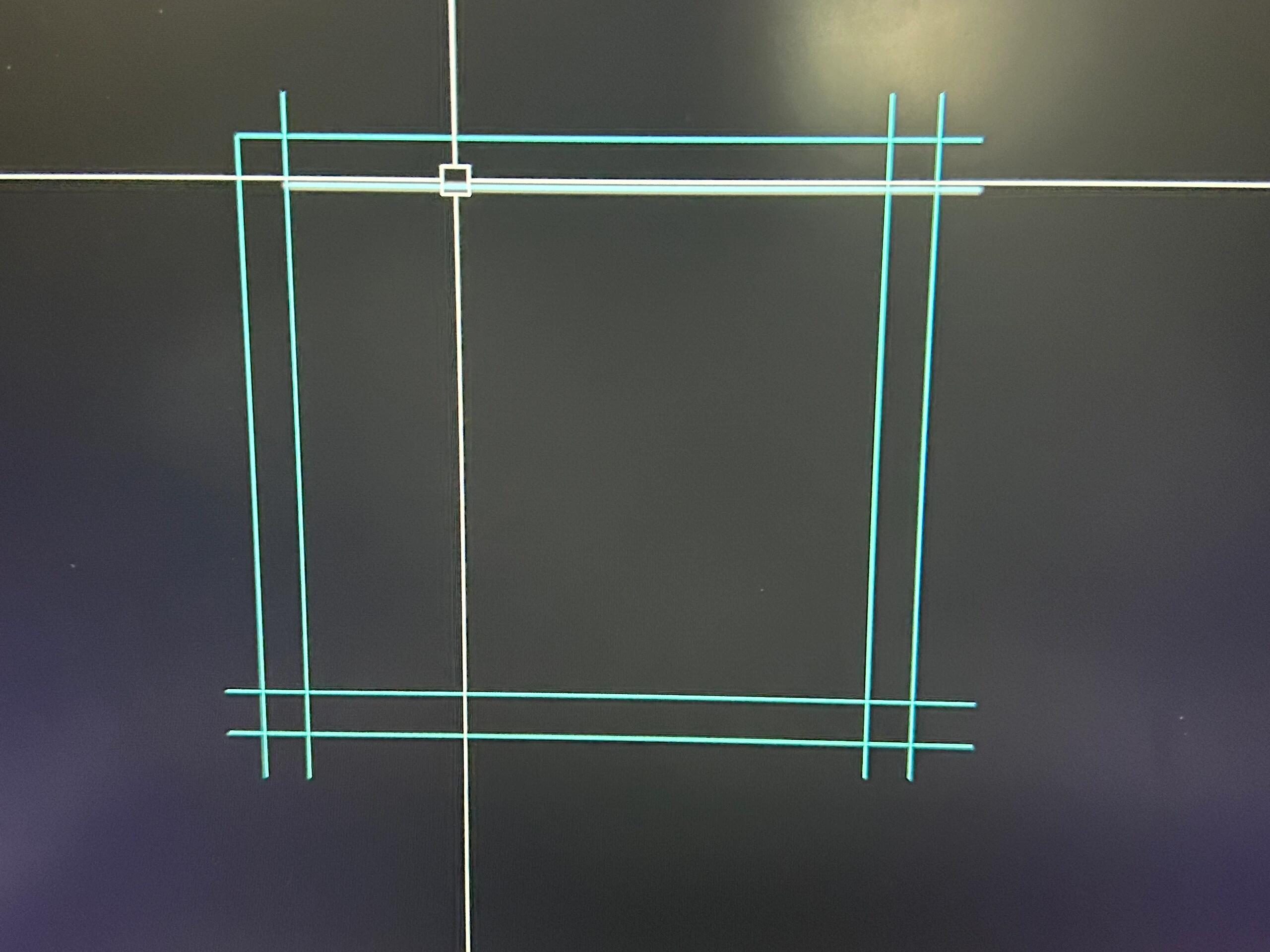

1. 非多段线处理：



   • 普通线段需先用 JOIN（简写J）合并为多段线
   • 样条曲线使用 SPLINEDIT → 输入C闭合

     示例：开放矩形需先合并再闭合 graph LR A[四条分离线段] --> B(JOIN命令合并) B --> C(PEDIT闭合)

2. 闭合失败排查：

   • 起点终点重叠 → 系统自动判定为闭合
   • 端点间距过大 → 使用 FILLET(圆角) 或手动连接
   • 图层锁定 → 解锁图层（命令 LAYUNLOCK）

3. 高级技巧：



   • 动态闭合：按住 Ctrl 右键终点 → 选择”闭合”
   • 参数化闭合：几何约束工具栏 → “重合约束”端点

实操案例演示

目标：将开放五角星转为封闭图形

1. 用 PLINE 绘制五角星（留一个开口）
2. 命令行输入 PE → 选择五角星
3. 输入选项 C → 回车确认
4. 结果：开口处生成连接线 → 可进行图案填充

️ 验证方法：选中图形 → 属性面板查看”闭合”状态为 Yes

常见问题解答

Q：闭合后填充不显示？

A：检查图形是否真正封闭 → 用 ZOOM 放大端点 → 若有缝隙用 EXTEND 延伸

Q：圆弧闭合如何操作？

A：在 PEDIT 的闭合选项中：

• 输入 L → 直线闭合
• 输入 A → 按原路径曲率生成弧线闭合

专业建议

1. 精度优先：绘图时开启 F3 （对象捕捉）确保端点精准
2. 批量处理：使用 LISP 脚本自动化闭合（例：(command "pedit" "m" "" "c" "")）
3. 行业差异：
   • 机械设计：闭合后需检查线宽（命令 PLINEWID）
   • 建筑图纸：闭合图形必须通过 AREA 命令验证面积

本文操作基于 AutoCAD 2025 及 中望CAD 2025 验证，适用大部分CAD平台，命令在不同版本中可能存在路径差异，建议通过 F1 调取本地帮助文档确认。

引用说明

操作规范参照《AutoCAD 官方用户手册 2025版》第7.2节”编辑多段线”，辅证于机械工业出版社《CAD工程制图实战技巧》（ISBN 978-7-111-71305-2）第三章，实测数据通过中望CAD教育版验证。
