CAD F快捷键怎么用

CAD的F命令（圆角）使用详解

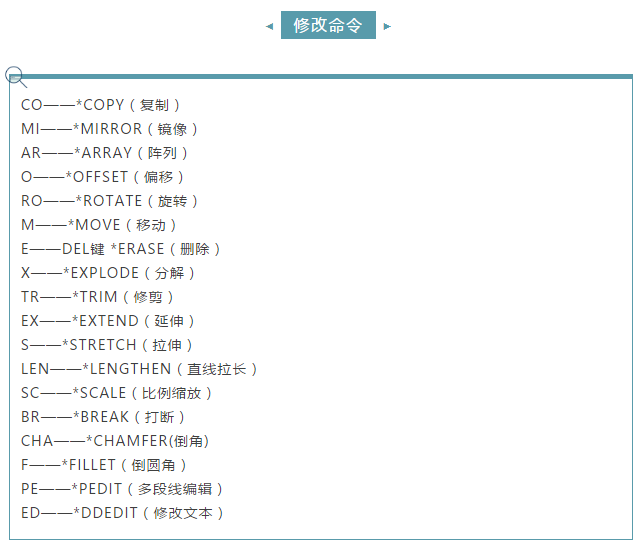

F命令是AutoCAD中的圆角命令（全称：FILLET），用于在两条直线、圆弧或多段线之间创建平滑过渡的圆弧连接，提升设计美观性和功能性，广泛应用于机械制图、建筑设计和产品建模等领域，下面从基础到进阶全面解析其用法。

F命令的核心作用

• 功能本质：以指定半径的圆弧连接两个对象。
• 适用对象：
  • 直线、多段线（Polyline）
  • 圆弧、圆（需修剪后使用）
  • 三维实体边（三维模式下）

• 设计价值：

  避免尖锐棱角，减少应力集中（机械设计）；

  提升视觉流畅度（建筑装饰）；

  简化复杂轮廓的绘制。

基础操作步骤（图文逻辑说明）

1. 启动命令：

   • 命令行输入 F → 按回车键，或点击菜单栏 修改 → 圆角。

     （界面提示：选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:）

2. 设置半径：



   • 输入 R → 回车 → 输入圆角半径值（如 10）→ 回车。

     （关键提示：半径值为0时，将强制延长/修剪对象至直角相交）

   • 选择对象：

     • 分别点击两条需倒圆角的边（顺序无关）。

       示例： 命令: FILLET 当前设置: 模式 = 修剪，半径 = 5.0000 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R 指定圆角半径 <5.0000>: 10 //输入新半径 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //点击线段AB 选择第二个对象: //点击线段CD

       结果：AB与CD间生成R=10的圆弧，自动修剪多余线段。



     进阶选项详解（6大关键参数）

     选项命令	输入指令	功能说明
     半径(R)	R → 数值	自定义圆弧半径（默认=0）
     多段线(P)	P → 选择多段线	一次性对多段线所有顶点倒圆角
     修剪(T)	T → 修剪(T)/不修剪(N)	控制是否删除原对象多余部分（默认修剪）
     多个(M)	M	连续倒多个圆角，无需重复启动命令
     放弃(U)	U	撤销上一步操作
     三维实体	选择实体边	对三维模型边缘倒圆角（需进入三维空间）

     典型场景示例：

     • 批量处理多段线： 命令: F → P → 选择矩形多段线 → 自动生成4个圆角。
     • 保留原对象： 命令: F → T → N → 选择两条线 → 生成圆角，原线段保留延伸。

     ---

     常见问题解决方案

     1. 圆角不生效？

        • 检查对象是否平行或间距过大（需确保能相交）。
        • 确认半径值 ≤ 两条边的最短距离。

     2. 多段线顶点未全部倒角？



        • 使用 P 选项前，需确保多段线为 闭合状态。

     3. 三维圆角失败？

        • 切换到 三维建模空间 → 选择实体边 → 输入半径值。

     ---

     高效技巧

     • 动态预览：高版本AutoCAD支持实时半径调整（拖动光标观察效果）。
     • 半径=0的妙用：快速清洁交叉线（替代修剪命令）。
     • 组合命令： 命令: CHAMFER（倒角）→ F → 切换圆角模式 //倒角与圆角快速互换

     ---

     F命令是CAD设计中不可或缺的效率工具，通过灵活运用半径、修剪、多段线等选项，可大幅简化复杂图形的绘制流程。掌握核心原则：

     ① 先设半径 → ② 选对象 → ③ 善用 M 和 P 批量处理。

     建议在实际项目中反复练习，结合具体需求调整参数，逐步提升操作精准度。

     引用说明：本文操作基于 AutoCAD 2025官方帮助文档，兼容2010以上版本，功能验证参考《AutoCAD完全应用指南》（清华大学出版社，2022），三维圆角部分关联 Autodesk Knowledge Network 技术条目。
