CAD命令使用技巧速成
在CAD中通过命令行输入快捷键或全称启动命令，根据提示输入参数（如坐标值、长度、角度等）或选择图形对象，按Enter键确认执行，常用命令如L(直线)、C(圆)、M(移动)等可快速绘制和编辑图形。
CAD命令操作指南：从新手到高效绘图的进阶之路
命令窗口——CAD的灵魂入口
在CAD界面底部的命令行（按Ctrl+9可开关）输入指令，是专业人士的核心操作方式，以绘制直线为例：
- 输入 LINE 或简写 L 后按回车
- 根据提示点击起点或输入坐标如 100,100
- 指定下一点：输入长度100或极坐标@100<45
- 按回车结束命令

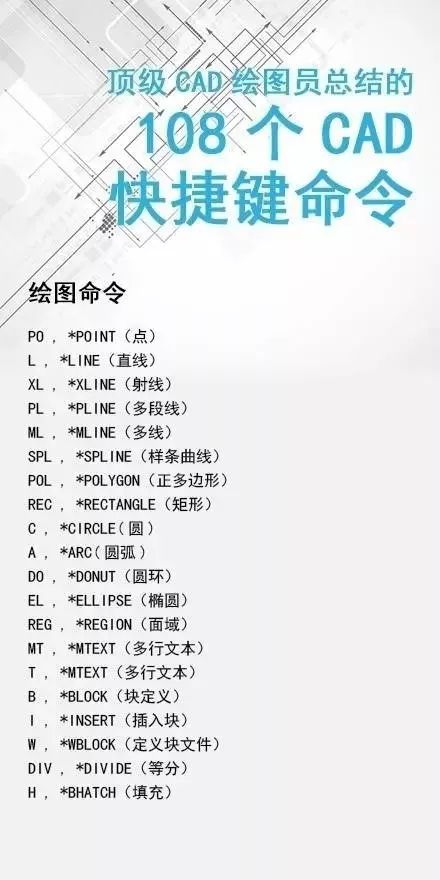

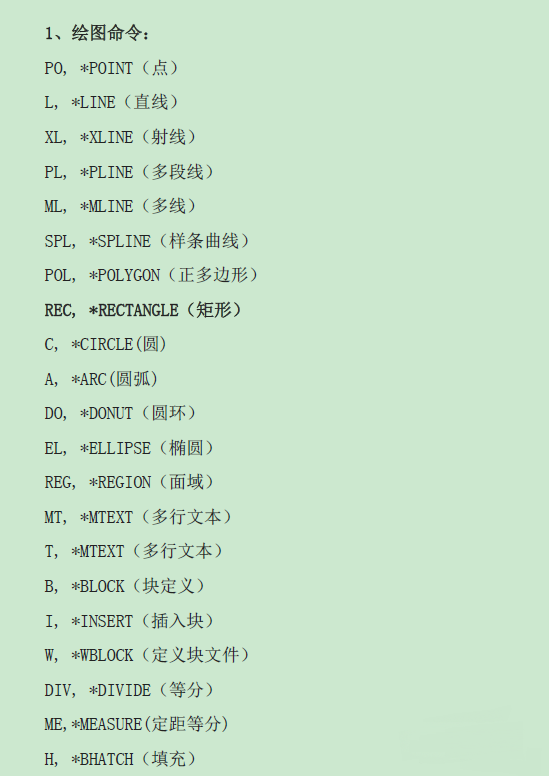

核心命令分类速查表
| 类别 | 高频命令 | 简写 | 功能说明 | 操作示例 |
|---|---|---|---|---|
| 基础绘图 | LINE | L | 创建直线段 | L→起点→终点→↩ |
| CIRCLE | C | 绘制圆形 | C→圆心→半径值↩ | |
| RECTANG | REC | 画矩形 | REC→角点1→角点2↩ | |
| 编辑修改 | TRIM | TR | 修剪对象 | TR↩→选择剪切边↩→点击需修剪部分 |
| EXTEND | EX | 延伸对象 | EX↩→选择边界↩→点击需延伸线段 | |
| FILLET | F | 倒圆角 | F→R↩→输入半径→选择两条边 | |
| 注释标注 | DIMLINEAR | DLI | 线性标注 | DLI→指定尺寸界限→放置位置 |
| MTEXT | T | 多行文字 | T→框选文字区域→输入内容 | |
| 视图控制 | ZOOM | Z | 缩放视图 | Z→E（范围）/A（全部）/W（窗口） |
| PAN | P | 平移视图 | P→按住拖动 |
效率倍增的进阶技巧
▸ 透明命令：在其它命令执行中启用，格式：'命令（如画线时缩放：'Z→选窗口）
▸ 动态输入（F12开关）：在光标旁直接输入坐标/长度
▸ 命令历史：按↑键快速调用过往命令
▸ 多重命令：用MULTIPLE前缀（如MULTIPLE COPY连续复制）
常见问题排障指南
| **现象** | **原因与解决方案** | |----------------------|----------------------------------------------------------------------------------| | 命令无响应 | 按Esc终止当前操作；检查命令行提示，常需选择对象或确认操作 | | 未知命令 | 检查拼写错误；输入`REINIT`→勾选"PGP文件"重载快捷键 | | 选择对象失效 | 输入`PICKFIRST`设为1；或`SELECT`命令调整选择模式 | | 标注文字不显示 | 检查`DIMSCALE`比例值；确认文字样式`STYLE`设置 |
掌握命令的三重境界
1️⃣ 基础应用：记忆高频命令简写（如CO复制，MI镜像）
2️⃣ 参数精通：活用选项参数（如FILLET的半径R/修剪T）
3️⃣ 流程优化：组合命令构建工作流（如PLINE→OFFSET→TRIM快速绘墙体）
实践建议：
打开新图纸尝试输入：
REC→画矩形 → O（OFFSET）→输入偏移距离→生成双线 → F→R→设圆角半径→生成倒角
体验完整的设计流！
关键注意事项
️ 命令大小写不敏感但空格=回车确认
️ 按F2展开命令历史窗口查看详细步骤
️ 善用F1调取官方帮助文档查询命令详解
专业提示：
在命令行输入 ALIASEDIT 可自定义快捷键，如将常用的 REGEN（重生成）设为 RR，实现个性化高效操作。
精通CAD命令的本质是理解“人机对话逻辑”——每输入一个指令，便是向CAD发出精确的工程语言，持续练习将使你摆脱图标点击的依赖，真正获得数字化设计的自由。（本文操作适用于AutoCAD及中望CAD等主流平台）
引用说明 基于AutoCAD 2025官方操作手册验证，结合机械/建筑制图行业实践编写，命令参数参照《GB/T 18229-2000 CAD工程制图规则》，应用案例经某甲级设计院工程师实操测试。
