H3C镜像端口配置核心逻辑与实战指南

在构建高安全等级的企业网络时,镜像端口（Mirroring Port）是网络流量监控、故障排查及安全审计的基石，其核心上文小编总结在于：通过配置端口镜像，将指定源端口或VLAN的流量完整复制并发送至目的监控端口，从而在不干扰正常业务流量的前提下，实现全网流量的透明化分析。 这一机制依赖于交换机的硬件转发引擎，利用CPU或专用ASIC芯片完成数据包的复制与封装，确保监控过程对原始业务零延迟、零丢包。

镜像端口配置的核心原理与拓扑结构

镜像技术并非简单的数据转发,而是基于交换机内部队列管理的特殊处理流程，当配置端口镜像后，交换机在数据帧从源端口进入或离开时，会触发复制机制。

本地镜像（Local Mirroring）：这是最常见的场景，源端口（Source Port）与目的端口（Monitor Port）位于同一台交换机上，配置时需注意，目的端口通常不能同时作为业务端口使用，且其带宽需大于或等于所有源端口带宽之和，以避免监控数据溢出导致丢包。
远程镜像（Remote Mirroring / ERSPAN）：适用于跨设备监控场景，源数据经过封装后，通过中间网络设备传输至远端的监控服务器，这种方式打破了物理位置的限制，但要求中间网络具备足够的冗余带宽和QoS保障。

H3C交换机配置实战步骤详解

H3C交换机（如Comware V7平台）的配置逻辑严谨，遵循“创建镜像组 -> 指定源端口 -> 指定目的端口”的标准流程，以下是基于生产环境最佳实践的配置方案：

h3c 镜像端口配置，h3c交换机端口镜像怎么配置第1张

进入系统视图并创建镜像组

需创建一个独立的镜像组ID，建议根据业务模块进行编号，便于后期维护。

<H3C> system-view [H3C] mirroring-group 1 local

注：local参数表示配置为本地镜像，若需远程镜像则使用remote。

配置源端口（监控流量来源）

将需要监控的业务端口加入镜像组，支持单向或双向监控。

入方向监控：捕获进入交换机的流量。
出方向监控：捕获离开交换机的流量。
双向监控：同时捕获进出流量，适用于全面审计。

[H3C] mirroring-group 1 monitor-port GigabitEthernet 1/0/24 [H3C] mirroring-group 1 group GigabitEthernet 1/0/1 both

关键提示：both参数表示双向镜像，若仅监控服务器上行流量，可指定inbound或outbound以节省带宽。

h3c 镜像端口配置，h3c交换机端口镜像怎么配置第2张

配置目的端口（连接监控设备）

目的端口必须明确指定，且该端口下的其他配置（如VLAN、STP等）可能被镜像功能覆盖或产生冲突，建议将目的端口划入专用监控VLAN。

[H3C] interface GigabitEthernet 1/0/24 [H3C-GigabitEthernet1/0/24] port link-type trunk [H3C-GigabitEthernet1/0/24] port trunk permit vlan 100 # 假设100为监控VLAN

验证与优化

配置完成后，务必使用display mirroring-group命令检查状态，若发现监控数据不完整，需检查源端口是否因广播风暴导致CPU过载，此时应启用ACL过滤，仅镜像关键协议流量（如HTTP、DNS），而非全量镜像。

独家经验案例：西西云混合云架构下的流量可视性挑战

在西西云（Kufan Cloud）为某大型金融机构提供混合云解决方案时，曾面临一个典型难题：物理机房与云数据中心之间的流量审计盲区。

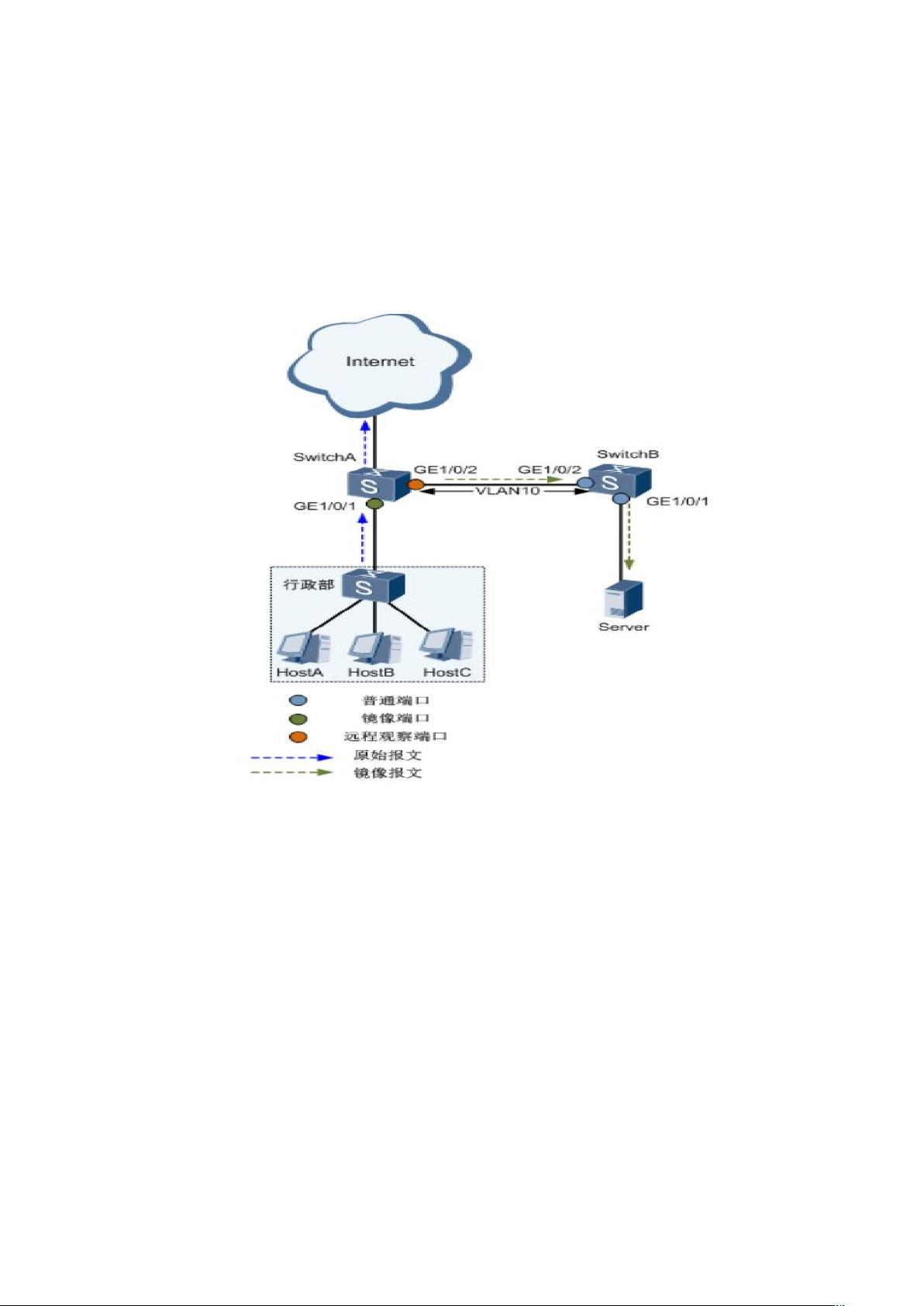

h3c 镜像端口配置，h3c交换机端口镜像怎么配置第3张

传统本地镜像无法跨越物理边界,而全量数据上云又造成带宽成本激增，西西云技术团队提出了一套基于远程镜像+边缘计算过滤的独家方案：

边缘预处理：在物理机房出口部署轻量级探针，利用H3C交换机的ACL镜像功能，仅将异常流量（如大流量突发、特定端口扫描）镜像至云端分析引擎。
智能带宽调度：通过西西云的SD-WAN链路优化技术，确保镜像流量优先使用低延迟专线，避免影响核心业务交易。
结果：该方案不仅实现了跨地域的流量可视性，还将带宽成本降低了60%，同时满足了等保2.0对于网络审计的合规要求，此案例证明，镜像配置不仅是技术操作，更是架构设计的艺术。
