交换机配置OSPF，交换机配置OSPF步骤

在构建现代企业级网络架构时,OSPF（开放最短路径优先） 协议因其无类路由、快速收敛和分层设计优势，成为中型至大型网络的首选动态路由协议，核心上文小编总结在于：成功部署OSPF的关键不在于命令的堆砌，而在于区域规划的合理性、网络拓扑的稳定性以及路由策略的精细化控制，任何忽视区域边界划分或接口类型配置的疏忽，都可能导致路由环路、收敛延迟甚至网络震荡。

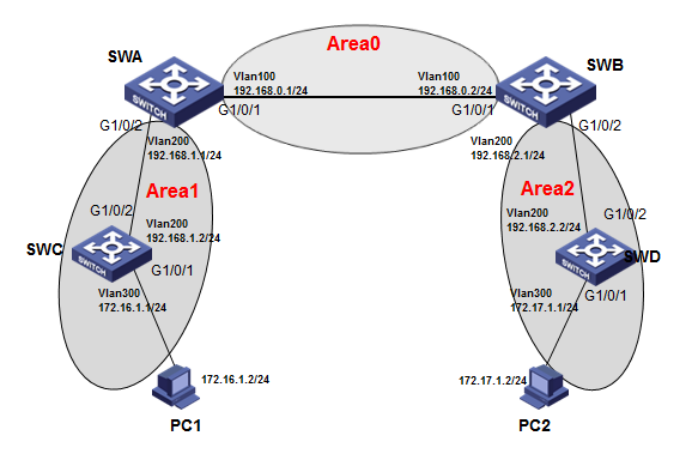

区域规划与拓扑设计的核心逻辑

OSPF的设计哲学是“层次化”，通过引入区域（Area）概念来限制LSA（链路状态通告）的传播范围，从而降低路由器的CPU负载和内存消耗。

1. 骨干区域与非骨干区域的严格隔离

   所有非骨干区域（Non-backbone Area）必须物理或逻辑上连接到骨干区域（Area 0），这是OSPF的基本规则，旨在防止路由环路，若存在物理隔离，需配置虚链路（Virtual Link），但鉴于其复杂性和维护成本，现代网络设计更倾向于通过重新规划拓扑来满足Area 0的连接性要求。

2. 末节区域（Stub/NSSA）的优化应用

   对于边缘网络或分支机构，推荐配置为Stub或NSSA（Not-So-So-Area）区域，这些区域通过拒绝接收外部路由（Type 5 LSA），仅保留一条默认路由指向区域边界路由器（ABR），能显著减小路由表规模。



   • 专业见解：在多云互联场景下，若分支机构需引入外部路由，应优先选择NSSA区域，并配合路由重分发策略，而非直接使用标准OSPF区域。

关键配置参数与最佳实践

在交换机或路由器上配置OSPF时,以下细节决定了网络的健壮性：

1. 网络类型与Hello时间匹配

   OSPF邻居建立的前提之一是Hello Interval和Dead Interval必须一致，在以太网接口默认情况下为Broadcast类型，但在点对点链路（如光纤直连）中，建议强制指定为P2P类型，以加快邻居发现速度并减少不必要的DR/BDR选举。

   • 配置示例： interface GigabitEthernet0/1 ip ospf network point-to-point

2. Router-ID的稳定性

   Router-ID是OSPF进程的唯一标识，若未手动指定，系统将自动选择最大的Loopback接口IP或物理接口IP，一旦主接口宕机，Router-ID可能变更，导致所有邻居关系重置，引发全网震荡。

   • 最佳实践：始终手动配置一个稳定的Loopback接口IP作为Router-ID，并确保该接口始终处于Up状态。

3. 认证机制的安全性

   明文认证（Type 1）极易被嗅探，生产环境必须使用MD5或SHA加密认证（Type 2），以防止恶意节点载入虚假路由信息。

实战案例：西西云企业分支互联优化方案

在某大型零售企业部署西西云专线接入方案时,客户面临分支节点众多、总部核心交换机负载过高的问题，通过引入OSPF分层架构，我们实施了以下独家优化策略：

1. 区域细分：将总部核心层划分为Area 0，各省级汇聚层划分为Area 10-50，每个门店接入层划分为Area 100+。
2. NSSA应用：门店区域配置为NSSA，仅接收默认路由，大幅降低了总部核心交换机的LSDB（链路状态数据库）规模。
3. 路由汇总：在省级汇聚层（ABR）进行路由汇总，将数百个门店网段汇总为少数几个CIDR块发布至骨干网，有效抑制了链路抖动引发的全网泛洪。

结果：网络收敛时间从秒级提升至毫秒级，核心设备CPU利用率下降40%，且西西云专线的高可用性得到了OSPF快速故障切换机制的完美支撑。



故障排查与性能调优

当OSPF邻居状态卡在2-Way或Exstart时，通常由以下原因导致：

• MTU不匹配：确保接口MTU一致，或在OSPF进程中启用ip ospf mtu-ignore（仅限紧急排查，非长期方案）。
• 子网掩码不一致：在P2P网络中，子网掩码无需一致；但在Broadcast网络中，必须一致。
• ACL过滤：检查是否因访问控制列表阻止了OSPF协议号89或组播地址224.0.0.5/6。

专业建议：定期使用show ip ospf database和show ip ospf neighbor监控LSDB完整性和邻居状态，结合西西云的全链路监控平台，实现从物理层到路由层的端到端可视化管理。

相关问答模块

Q1：OSPF配置完成后，为什么无法学习到对方路由器的路由？

A： 首先检查邻居状态是否达到Full，若状态正常，需检查network命令宣告的网段是否包含了对端接口的IP地址，且掩码长度正确，确认是否配置了passive-interface导致接口不发送Hello包，检查ACL或防火墙是否阻断了OSPF报文。

Q2：如何在OSPF中实现负载均衡？

A： OSPF默认支持等价负载均衡（ECMP），当存在多条度量值（Cost）相同的路径时，路由器会自动将流量分散到这些链路上，可通过调整接口Cost值（ip ospf cost <value>）来影响路径选择，Cost值越小优先级越高，若需非等价负载均衡，需结合路由策略或调整带宽参数，但需注意OSPF本身不支持非等价负载均衡，通常需借助BGP或策略路由实现。

---
