Cisco交换机SNMP配置的完整步骤与验证方法是什么？

admin
虚拟主机
2025-10-15
4123

简单网络管理协议（SNMP）是网络设备管理中不可或缺的标准协议，它允许网络管理系统（NMS）以标准化的方式监控和控制网络设备，如Cisco交换机，通过SNMP，管理员可以实时获取设备的性能指标、端口状态、CPU和内存利用率等关键信息，并接收设备发出的告警，本文将详细介绍在Cisco交换机上配置SNMP的步骤，涵盖基础的SNMPv2c和更安全的SNMPv3，并提供一些高级配置与最佳实践。

理解SNMP版本

在开始配置之前,了解不同SNMP版本的区别至关重要。

SNMPv1: 最早的版本，安全性极低，community string以明文传输，基本已被淘汰。
SNMPv2c: 最广泛部署的版本，它引入了GetBulk操作以提高效率，但安全性方面与v1相同，仍依赖明文的community string，适用于相对安全的内部网络环境。
SNMPv3: 最新的版本，提供了企业级的安全特性，它通过用户名、认证协议（如MD5、SHA）和加密协议（如DES、AES）来确保数据传输的机密性、完整性和身份验证，是当前部署的首选。

配置SNMPv2c

SNMPv2c的配置相对简单,主要涉及设置Community String，Community String相当于一个密码，分为只读（RO）和读写（RW）两种。

基本配置步骤

进入全局配置模式：
Switch> enable Switch# configure terminal Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#
设置只读Community String：
这允许NMS读取设备信息但不能修改。
snmp-server community public RO
这里 public 是一个只读Community名称，您应替换为一个更复杂的字符串。
设置读写Community String：
这允许NMS读取和修改设备配置（需谨慎使用）。
snmp-server community private RW
这里 private 是一个读写Community名称，同样建议使用强密码。
验证配置：
使用以下命令查看已配置的Community信息。
Switch# show running-config | include snmp snmp-server community public RO snmp-server community private RW Switch#

配置SNMPv3

SNMPv3的配置更为复杂,因为它涉及用户、组和视图的创建，但提供了更高的安全性。

Cisco交换机SNMP配置的完整步骤与验证方法是什么？第1张

核心概念

View: 定义了用户可以访问哪些管理信息库（MIB）对象。
Group: 将多个用户组织在一起，并为该组分配安全模型和权限（如只读、读写）。
User: 创建具体的用户，并将其分配到某个组，同时设置认证和加密密码。

分步配置示例

假设我们要创建一个用户 nms_user，它属于 nms_group 组，拥有对整个MIB树的只读权限，使用SHA进行认证，使用AES-128进行加密。

创建一个视图：
定义一个名为 READ-VIEW 的视图，允许访问整个 iso MIB树。
snmp-server view READ-VIEW iso included
创建一个组：
创建一个名为 nms_group 的组，使用v3安全模型，要求认证和加密（priv），并授予其 READ-VIEW 视图的只读权限。

snmp-server group nms_group v3 priv read READ-VIEW
创建用户并分配到组：
创建用户 nms_user，将其加入 nms_group，设置认证密码为 AuthPass123，加密密码为 PrivPass123。
snmp-server user nms_user nms_group v3 auth sha AuthPass123 priv aes 128 PrivPass123
验证配置：
Switch# show snmp user User name: nms_user Engine ID: 800000090300001A2B3C4D5E0 storage-type: nonvolatile active Authentication Protocol: SHA Privacy Protocol: AES128 Group-name: nms_group Switch# show snmp group groupname: nms_group security model:v3 priv readview : READ-VIEW writeview: <no writeview specified> notifyview: <no notifyview specified> row status: active Switch#

高级配置与最佳实践

限制SNMP访问来源

为了增强安全性,应该只允许特定的NMS服务器IP地址访问交换机的SNMP服务，这可以通过访问控制列表（ACL）实现。

创建标准ACL：
假设NMS服务器IP为 168.1.100。
access-list 10 permit host 192.168.1.100 access-list 10 deny any
将ACL应用于SNMP：
在配置Community String时，在末尾加上ACL编号。
snmp-server community public RO 10

配置SNMP Traps

Trap是交换机主动向NMS发送的事件通知（如端口down、链路波动等）。

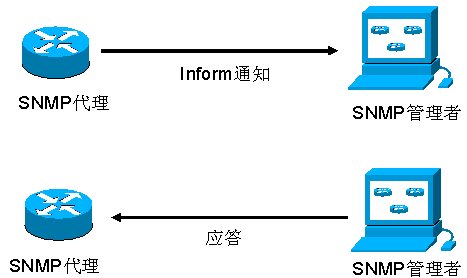

Cisco交换机SNMP配置的完整步骤与验证方法是什么？第3张

启用Trap：
snmp-server enable traps
可以指定特定类型的trap,如 snmp-server enable traps linkstatus。
设置Trap接收主机：
snmp-server host 192.168.1.100 version 2c public
这条命令指定了NMS的IP地址、SNMP版本以及Trap Community String。

常用OID示例

描述	OID
系统描述	.1.3.6.1.2.1.1.1.0
设备运行时间	.1.3.6.1.2.1.1.3.0
CPU利用率（5秒平均值）	.1.3.6.1.4.1.9.2.1.56.0
接口操作状态	.1.3.6.1.2.1.2.2.1.8.{ifIndex}
接口入流量	.1.3.6.1.2.1.2.2.1.10.{ifIndex}
