华为S5700光口如何配置才能上线？从命令到故障排查详细教程

在华为S5700系列交换机的网络部署中，光口因其支持高带宽、长距离传输的特性，常被用于核心层、汇聚层设备间的互联或连接远端接入点，正确、高效地配置光口，是保障网络链路稳定性和性能的关键环节，本文将系统地介绍S5700交换机光口的基础配置方法、状态检查与常见问题排错，旨在为网络管理员提供一份清晰、实用的操作指南。

基础配置步骤

光口配置的核心在于定义其链路类型、所属VLAN以及确保端口处于启用状态，以下将通过命令行接口（CLI）详细说明配置流程。

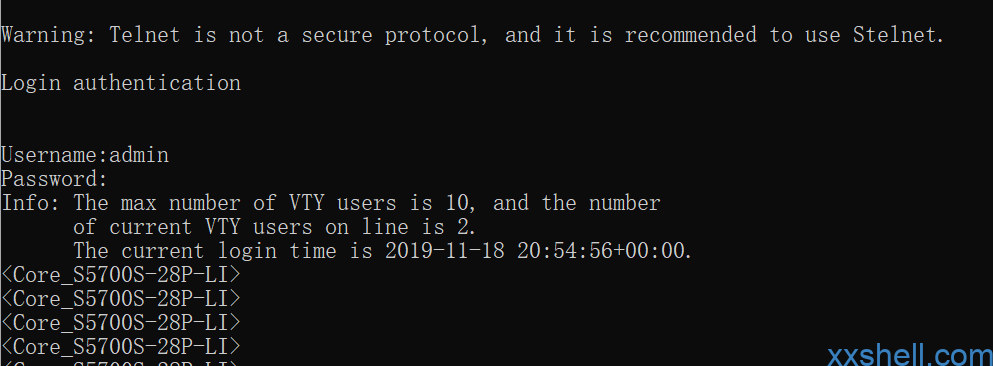

进入接口视图

需要通过系统视图进入指定光口的配置界面，S5700的光口通常以GigabitEthernet或TenGigabitEthernet开头。

<HUAWEI> system-view [HUAWEI] interface GigabitEthernet 0/0/1 // 进入GE 0/0/1光口视图

配置接口描述

为接口添加清晰的描述是一种良好的网络管理习惯,便于日后维护和快速识别端口用途。

[HUAWEI-GigabitEthernet0/0/1] description TO-Core-SW-01-G0/0/24

配置链路类型与VLAN

根据光口连接的设备类型，选择合适的链路类型，最常见的三种类型是Access、Trunk和Hybrid。

• Access模式：通常用于连接终端设备（如PC、服务器），该端口仅属于一个VLAN,且发送的数据不带VLAN标签。



• Trunk模式：常用于交换机之间的互联，允许多个VLAN的数据通过，可以指定一个默认VLAN（PVID）,该VLAN的数据在通过端口时会被剥离标签。

  [HUAWEI-GigabitEthernet0/0/1] port link-type trunk [HUAWEI-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20 30 // 允许VLAN 10,20,30通过 [HUAWEI-GigabitEthernet0/0/1] port trunk pvid vlan 10 // 设置PVID为10（可选）

启用端口

配置完成后，必须确保端口处于开启状态，默认情况下，端口通常是开启的，但为了保险起见,可以执行以下命令。



光口状态检查与排错

完成配置后，验证光口的物理状态和链路协议状态至关重要。display命令是主要的诊断工具。

检查接口状态

使用display interface命令可以查看端口的详细信息,重点关注以下字段：

• Current state：端口物理层状态，应为Up。
• Line protocol current state：数据链路层状态，应为Up。
• Speed和Duplex：速率和双工模式,需与对端设备匹配。

<HUAWEI> display interface GigabitEthernet 0/0/1

检查光模块信息

当物理状态为Down时，光模块本身或光纤链路可能是问题所在。display transceiver命令能提供光模块的详细诊断信息。

下表展示了关键参数及其含义：



参数	描述	示例/正常范围
Transceiver Type	光模块类型（如SFP-GE-SX-MM850）	SFP-GE-LX-SM1310
Connector Type	连接器类型（如LC）	LC
Wavelength(nm)	中心波长，对端模块必须匹配	1310
Temp(C)	模块当前温度	35 (应在规格范围内)
Volt(V)	模块供电电压	3 (应在规格范围内)
Bias Current(mA)	激光器偏置电流	8 (应在规格范围内)
Rx Power(dBM)	接收光功率	-5.0 (应在接收灵敏度范围内)
Tx Power(dBM)	发送光功率	-3.0 (应在规格范围内)

<HUAWEI> display transceiver interface GigabitEthernet 0/0/1 verbose

通过分析上述信息，可以判断光模块是否工作正常、光纤衰耗是否过大,从而快速定位问题。

---

相关问答FAQs

Q1：光口插入光模块后，接口状态一直是Down怎么办？

A1：接口状态为Down是一个综合性问题,建议按以下步骤排查：

1. 物理检查：确认光模块已插紧，光纤线缆连接正确（TX对RX，RX对TX）,且无弯折或损坏。
2. 端口状态：在接口视图下执行undo shutdown,确保端口未被管理关闭。
3. 模块兼容性：使用display transceiver命令查看模块信息，确认是华为认证的光模块,非认证模块可能无法被识别或导致端口异常。
4. 光功率检查：通过display transceiver命令查看Rx Power和Tx Power，如果接收光功率过低，说明光纤链路衰耗过大；如果发送光功率异常,可能是光模块故障。
5. 对端检查：联系对端网络管理员，确认对端设备的配置、光模块型号和端口状态均正常。

Q2：Access、Trunk和Hybrid端口有什么区别，应该如何选择？

A2：这三种链路类型决定了端口如何处理VLAN标签,适用于不同场景：

• Access端口：只能属于一个VLAN，主要用于连接终端用户设备（如PC、打印机、AP），它收发的数据帧都是不带标签的普通以太网帧。选择场景：连接终端设备。
• Trunk端口：可以允许多个VLAN的数据通过，主要用于交换机之间的互联，它通常只对不带标签的帧（属于PVID）打上标签，而对带标签的帧则直接转发。选择场景：交换机级联。
• Hybrid端口：是Access和Trunk的混合体，更为灵活，它可以在端口上为不同的VLAN分别设置是带标签发送还是不带标签发送。选择场景：需要与不支持VLAN的设备或特定服务器通信，同时又要承载多个VLAN流量的复杂环境，对于大多数标准网络结构,Access和Trunk已经足够使用。
